Один воздушный контур не набирает давление: зачем грузовику многоконтурный защитный клапан

На панели грузовика одно показание давления растёт, а другое остаётся низким. Компрессор при этом может обеспечивать подачу, но воздух не распределяется так, как требуется системе. В такой ситуации важно проверить конкретный контур и его связь с многоконтурным защитным клапаном.

Это отличается от медленного наполнения всех ресиверов. Когда давление уже подтверждено на входе распределения, а один выход ведёт себя иначе, поиск становится адресным. Но сначала нужно убедиться, что сравниваемые показания относятся именно к тем участкам, которые предполагает диагност.

Для чего контуры разделены

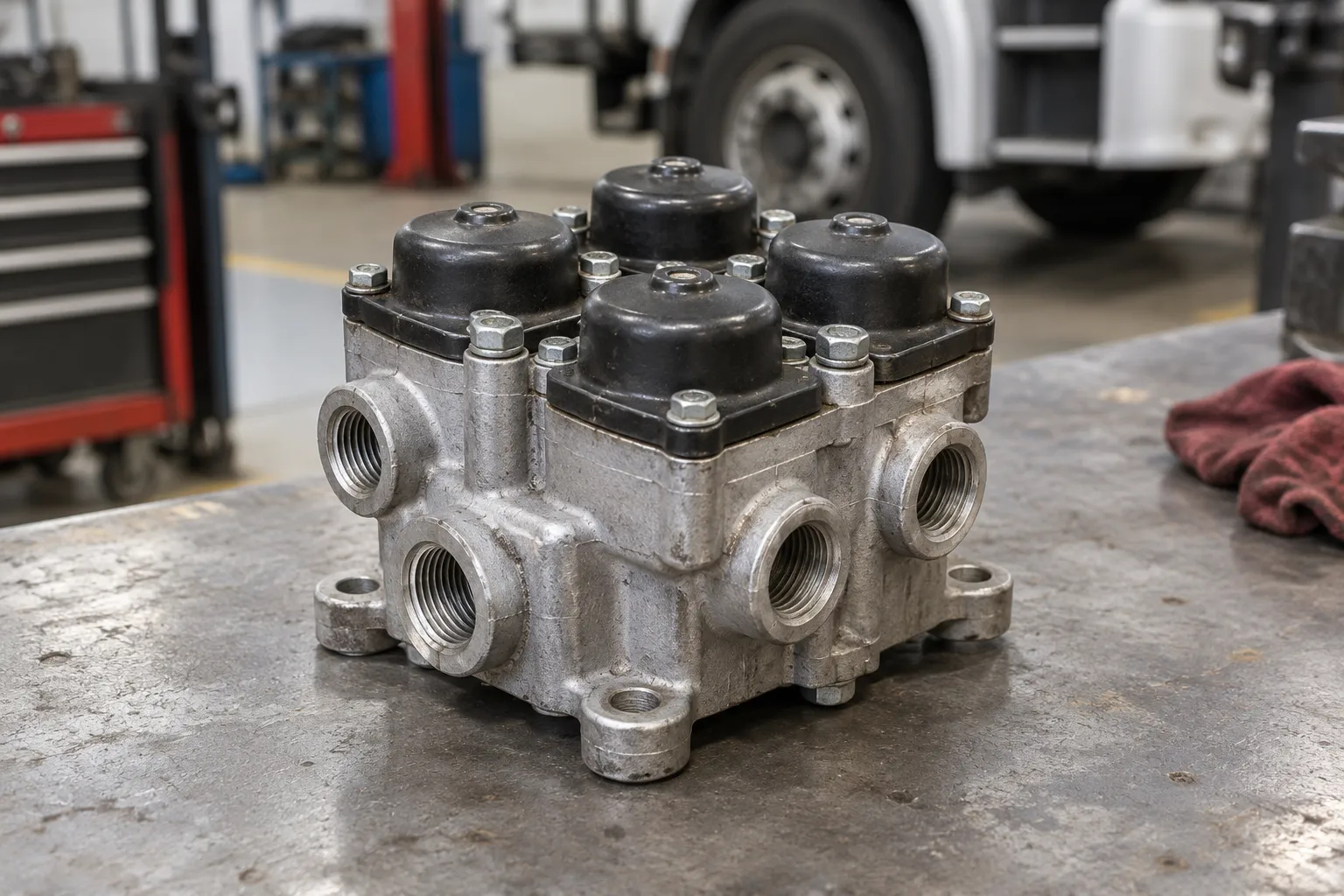

Многоконтурный защитный клапан ограничивает влияние отказа одного воздушного контура на другие. Knorr-Bremse прямо описывает его назначение как изоляцию отдельных тормозных контуров при неисправности одного из них. Это функция защиты, а не просто удобный разветвитель трубок.

Поэтому наличие нескольких выходов не означает свободное постоянное сообщение всех ресиверов. Поведение системы определяется конструкцией клапана и его настройками. Соединение линий напрямую меняет исходный принцип работы и не является способом ремонта.

Отдельный клапан или объединённый блок

На автомобиле может стоять отдельный многоконтурный узел либо блок подготовки воздуха, объединяющий несколько функций. В описании ZF C-APU и M-APU осушитель и защита контуров находятся в общей конструкции. Это не делает их функции одинаковыми.

Влага относится к качеству подготовки воздуха, а отставание конкретного выхода — к задаче подачи и распределения. Повреждения могут сочетаться, но замена фильтрующего картриджа не является автоматическим ответом на любое неравенство давлений.

Что уточняют по схеме автомобиля

Находят обозначение блока и назначение его портов, затем связывают их с ресиверами и потребителями. Нельзя определять контур только по цвету трубки или положению штуцера на похожей фотографии. После прежнего ремонта полезно проверить фактическое подключение.

Также уточняют, где установлены датчики или контрольные точки. Одно значение на приборе может относиться к ресиверу, другое — к иному участку. Без привязки к схеме сравнение цифр легко приводит к неправильному выводу о клапане.

Штатная последовательность или устойчивый отказ

При первоначальном наполнении учитывают предусмотренный порядок работы конкретного исполнения. Одновременный рост всех показаний не следует назначать универсальным требованием. Важно, достигает ли система нужного состояния в установленных условиях и сохраняется ли отставание.

Если один контур остаётся без требуемого давления после выполнения условий его наполнения, это уже повод для проверки. Давления открытия и закрытия берут из документации узла. Настройка по чужому грузовику или попытка сделать стрелки одинаковыми не заменяет диагностику.

Есть ли достаточная подача на входе

Прежде чем оценивать выход, подтверждают состояние входа в тот же период времени. Если воздух ещё не поступает в нужных условиях, вывод о неисправности защитного механизма преждевременен. Проверка должна отделить общий недостаток подачи от поведения одного канала.

Общая разница между звуком агрегата и фактическим ростом давления разобрана в материале о проверке производительности компрессора. Там рассматривается пневмоподвеска; её параметры не используют как нормы для грузового распределительного блока.

Что находится после проблемного выхода

Когда вход соответствует требованиям, проверяют линию, ресивер и подключённых потребителей нужного контура. Недостаточное давление может быть связано с потерей дальше по схеме. Сам защитный клапан в таком случае не обязательно является источником неисправности.

Нужно установить, где расход возникает и является ли он предусмотренным. Сравнение выполняют при известном состоянии органов управления. Иначе при одном измерении потребитель выключен, при другом работает, а разницу ошибочно относят к нестабильности клапана.

Как отличают выход клапана от удалённого участка

Сопоставляют контрольные точки до и после интересующего участка по предусмотренной процедуре. Если на выходе нужное состояние есть, а у потребителя отсутствует, это направляет поиск в соединяющую линию и местные элементы. Если различие появляется уже в блоке, проверяют его работу и условия управления.

Такой вывод требует синхронных или сопоставимых измерений. Две фотографии манометра, снятые при разных режимах, не всегда показывают место потери. Полезный результат проверки — конкретный участок с подтверждённым нарушением, а не только название подозреваемого блока.

Отдельный потребитель тоже требует своей проверки

Например, пневматическое водительское кресло может иметь собственную утечку или неисправность управления. Его просадка не доказывает отказ главного распределения. Сначала подтверждают доступность воздуха на соответствующем подключении, затем оценивают сам потребитель.

Это позволяет не смешивать два уровня диагностики: снабжение контура и работу подключённого устройства. При наличии нескольких жалоб их связывают измерениями, а не только общим словом «пневматика».

Что важно после ремонта

Повторно проверяют наполнение и удержание нужных контуров по процедуре, а также работу затронутых потребителей. Восстановление одной стрелки не подтверждает всю защитную функцию узла. Если заменялся блок, дополнительно сверяют его исполнение и подключение с исходной схемой.

Не объединяйте контуры перемычкой и не изменяйте настройки клапана, чтобы убрать предупреждение. При недостаточном давлении тормозного контура эксплуатацию прекращают.
