Полиамидная трубка пневмотормозов грузовика повреждена: как выбирают трубку и фитинг для ремонта

На раме грузовика протёрлась пластиковая воздушная трубка. Кажется, что ремонт прост: взять отрезок такого же диаметра и соединить подходящим фитингом. Но для пневматических тормозов совпадение размера — лишь начало подбора. Трубка и соединитель должны быть предусмотрены для совместной работы в соответствующей зоне автомобиля.

Здесь речь о полиамидных пневмолиниях, которые допускаются конструкцией конкретного грузовика. Материал о стальных, медных и медно-никелевых тормозных трубках относится к другому типу магистралей. Способ соединения гидравлической металлической трубки нельзя переносить на полимерную линию сжатого воздуха.

Сначала выясняют назначение повреждённого участка

По схеме определяют, что соединяет трубка: источник питания, управляющий элемент или исполнительное устройство. Цвет помогает ориентироваться, если он предусмотрен системой обозначений, но после прошлых ремонтов не подтверждает назначение сам по себе. Важны реальные точки подключения.

Также устанавливают, почему участок повреждён. Контакт с рамой, натяжение у соединителя и воздействие горячей детали требуют разных исправлений маршрута. Новый отрезок, проложенный точно по месту старого протирания, может сохранить исходную причину.

Какие сведения ищут на трубке

Нужны обозначение изделия, материал, размеры и подтверждённая область применения. У трубок одинакового наружного диаметра могут отличаться стенка, исполнение и условия работы. Надпись об использовании для воздуха ещё не означает пригодность именно для автомобильного тормозного контура.

Каталоги производителей, например Parker, связывают серии фитингов с определёнными типами трубок. Указанные в конкретном каталоге американские или европейские обозначения относятся к описанной продукции; их нельзя выдавать за единственное универсальное требование для всех грузовиков. Приоритет имеет совместимость с конструкцией автомобиля и установленной системой.

Почему материал и соединитель выбирают вместе

Соединитель должен удерживать трубку и обеспечивать уплотнение предусмотренным способом. Быстросъёмная конструкция и соединение с обжимными элементами устроены по-разному. Нельзя произвольно собирать детали от двух систем только потому, что они физически помещаются одна в другую.

Для конкретной серии уточняют необходимость внутренней опоры, тип удерживающего элемента и допустимую трубку. Слишком мягкая или неподходящая стенка может вести себя иначе в зоне зажима. Попытка компенсировать несовместимость усиленной затяжкой не превращает случайное сочетание в правильное.

Размер соединения с устройством тоже проверяют

У фитинга есть сторона трубки и сторона подключения к клапану либо другому узлу. Совпадение первой не гарантирует совпадение второй. Сверяют резьбу, посадку и предусмотренный способ уплотнения; похожее начало завинчивания не подтверждает соответствие.

Подходящий герметизирующий материал выбирают по инструкции соединения, если он вообще требуется. Его избыток не исправляет неверную резьбу или повреждённую посадку. Поэтому подтекание воздуха после сборки — повод проверить сочетание деталей и подготовку, а не бесконечно добавлять уплотнение.

Температурная зона ограничивает применение

Трубка, допустимая на защищённом участке рамы, не становится автоматически пригодной рядом с источником интенсивного нагрева. Проверяют реальные условия прокладки, защиту и требования изготовителя. Особенно важно не заменять предусмотренный иной материал полимером только ради удобства монтажа.

Нельзя определить пригодность на ощупь после короткой работы двигателя. В эксплуатации температура и положение соседних частей меняются. Подбор должен учитывать предусмотренный режим, а не только состояние неподвижного автомобиля в прохладном боксе.

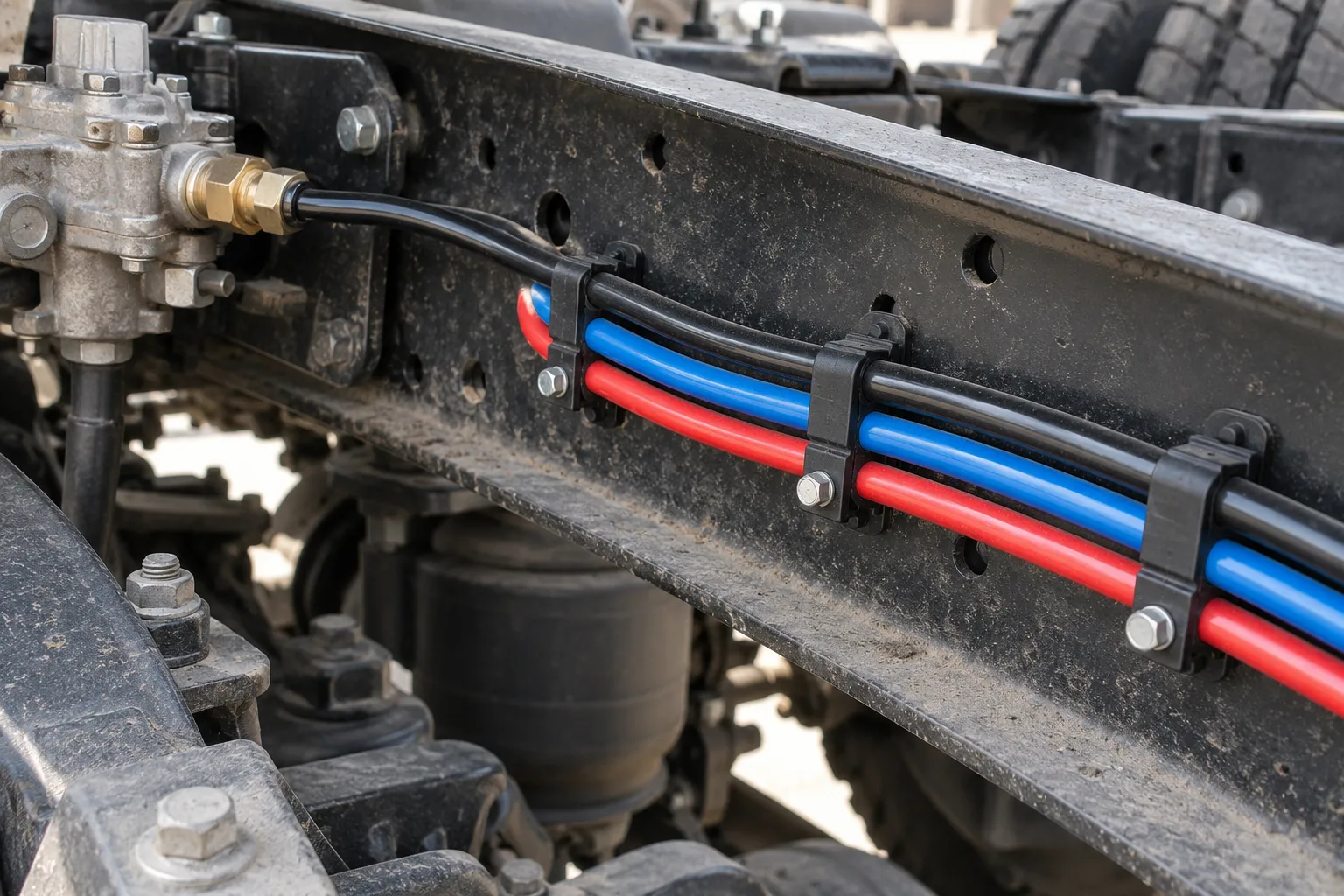

Что важно при формировании маршрута

• Отсутствие перегибов, пережатия и повреждения поверхности.
• Достаточная длина для предусмотренных перемещений соединённых узлов.
• Штатные опоры и защита в местах возможного контакта.
• Отсутствие натяжения и боковой нагрузки у фитинга.
• Доступность соединения для предусмотренного контроля.

Избыточная свободная петля тоже не всегда полезна: она может попасть в зону контакта. Маршрут оценивают в связи с подвеской, кабиной или другим подвижным элементом, если линия проходит между ними. Фотография трубки на стоящем автомобиле не показывает весь диапазон перемещений.

Когда недостаточно заменить короткий отрезок

Локальная потёртость и повреждение материала на значительной длине — разные ситуации. Если рядом есть другие дефекты, вопрос не решается выбором самого маленького отрезка. Протяжённость замены определяют после осмотра и с учётом допустимости ремонтных соединений в данном месте.

Не каждое удобное место подходит для дополнительного фитинга. Нужно сохранить требуемое крепление и не создавать новый участок, где линия будет изгибаться непосредственно у соединения. Иногда предусмотренная цельная магистраль позволяет выполнить эти условия лучше, чем несколько коротких вставок.

Как подтверждают результат

После восстановления проверяют герметичность соединений и работу затронутой ветви в предусмотренных режимах. Затем осматривают прокладку: исчезло ли исходное трение, не натянулась ли трубка и правильно ли удерживаются соседние участки. Набранное давление без дальнейшей проверки не описывает качество всего ремонта.

При обращении по поводу ремонта тормозных магистралей грузового автомобиля полезно показать место повреждения до переделки. По нему можно увидеть не только потерю воздуха, но и причину, которую требуется устранить вместе с заменой трубки.

Важно: бытовые пневматические фитинги не используют вместо подтверждённых автомобильных соединений. Линию не разъединяют под давлением; подготовка должна исключать движение автомобиля и действие запасённого воздуха.
