Клапан снова повреждается по рабочей фаске: зачем проверяют отдельный механизм его поворота

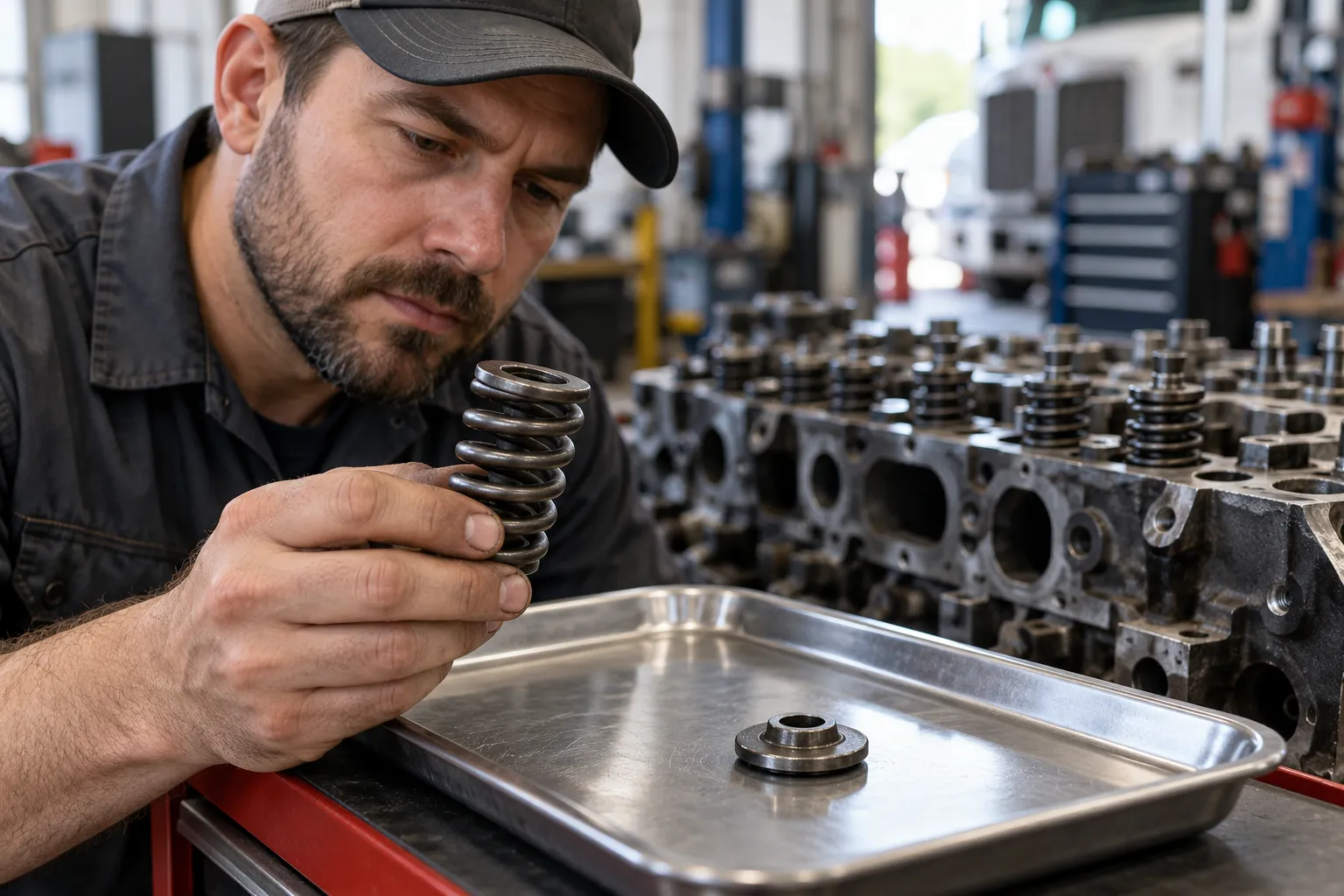

Клапан восстановили или заменили, но повреждение рабочей фаски повторяется. Помимо посадки, направляющей и условий сгорания, на определённых грузовых двигателях нужно оценить отдельный механизм поворота клапана. Его неисправность можно пропустить, если осмотр ограничен целостностью пружины и внешним видом верхних деталей.

Пример такой проверки приведён в руководстве International DT 466, DT 570 и HT 570 EGES-265-2 для указанных в нём двигателей 2004 модельного года и новее, начиная с серийного номера 2000001. Эти границы относятся к приведённому руководству, а не устанавливают одинаковый метод проверки для каждого мотора с названием DT. Не каждая тарелка клапанной пружины является вращателем: наличие этого узла и применимость методики устанавливают по конкретному дизелю.

Какую дополнительную работу выполняет вращатель

Обычная опора удерживает пружину в предусмотренном положении. Специальный вращатель, кроме этой функции, обеспечивает небольшой поворот клапана при работе механизма. Это помогает распределять работу по окружности фаски и седла, а не сохранять одно и то же взаимное положение при каждом цикле.

Принудительный поворот нельзя путать с тем, что снятый клапан удаётся свободно повернуть рукой. Во втором случае проверяется совсем другое состояние: нет штатной нагрузки пружины и её взаимодействия с механизмом вращателя.

Общий принцип описан и в заводском руководстве AMC/Jeep для соответствующего исполнения двигателя: вращатель повышает долговечность рабочих поверхностей клапана и седла. Однако его детали и нормы не переносят на International — похожее назначение не делает конструкции взаимозаменяемыми.

Вопрос первоначального подтверждения повреждения отдельно разобран в статье о прогоревшем выпускном клапане. Проверка вращателя добавляется там, где он предусмотрен, а не назначается каждому двигателю с потерей герметичности.

Почему целая пружина не подтверждает поворот

Пружина может не иметь излома и обеспечивать требуемое усилие, но связанный с ней вращатель всё равно нуждается в функциональной оценке. Измерение силы пружины отвечает на вопрос о пружине. Оно не показывает, преобразует ли специальный узел её нагрузку в предусмотренное движение.

Поэтому внешне чистая деталь без очевидных трещин ещё не считается проверенной. Часть неисправностей относится к внутренней работе механизма, которую нельзя надёжно оценить только по поверхности. Попытка покрутить снятую деталь пальцами тоже не воспроизводит условия испытания.

Сломанная пружина — другой сценарий, рассмотренный в материале о непостоянных проявлениях повреждения пружины клапана. В текущем случае исходно проверяют отдельную функцию даже при сохранённой целостности пружины.

Что показывает проверка с контрольной меткой

В методике Navistar очищенный и смазанный вращатель проверяют вместе с пружиной на соответствующем оборудовании. Контрольная метка позволяет наблюдать относительное движение при сжатии. Смысл проверки — увидеть работу механизма под нагрузкой, а не просто получить число на шкале усилия.

Важна форма передачи нагрузки. В руководстве предусмотрена опора через шар между нажимным элементом стенда и вращателем. Она не должна позволять нажимному элементу касаться и зажимать вращающуюся часть. Иначе испытательная оснастка сама помешает движению, которое нужно оценить.

Если вращатель не поворачивается при корректном выполнении проверки, руководство предусматривает его замену. Но прежде чем объявлять деталь неисправной, необходимо исключить неправильную установку в оснастке. Отсутствие движения из-за зажатого узла не является достоверным результатом.

Это описание объясняет принцип профессиональной проверки, а не задаёт универсальную домашнюю процедуру. Нагрузка, оснащение и порядок работы должны соответствовать двигателю. Числа из похожего руководства не подтверждают условия для другой пружины.

Как найденный отказ влияет на состав восстановления

Неисправный вращатель не отменяет оценки клапана и седла. Если рабочая поверхность уже повреждена, новая вращающая деталь не вернёт утраченный металл и не восстановит геометрию сопряжения. Устраняют и подтверждённый отказ механизма, и последствия для связанных деталей.

При ремонте грузового двигателя важно сопоставить повторный характер повреждения с фактическим устройством головки. Наличие отдельного вращателя расширяет проверку, но не доказывает, что только он вызвал дефект фаски.

Подбирают предусмотренную деталь вместе с подходящими элементами клапанного узла. Обычная неподвижная тарелка не становится допустимой заменой только благодаря совпадающему диаметру. В отдельных конструкциях с вращателем отличаются связанные пружины и опоры, поэтому комплектность сверяют по каталогу и руководству.

После восстановления должны быть понятны два результата: пригодность клапана с седлом и подтверждённая работа механизма поворота. Запись «пружина исправна» не заменяет второй результат, а новый вращатель не заменяет первый.

Не проверяйте вращение руками на работающем двигателе и не разбирайте нагруженную пружину без предусмотренной оснастки. Метод проверки и комплектность определяются конкретным двигателем.
