Пневмогидравлические тормоза грузовика: почему нормальное давление воздуха не подтверждает исправность

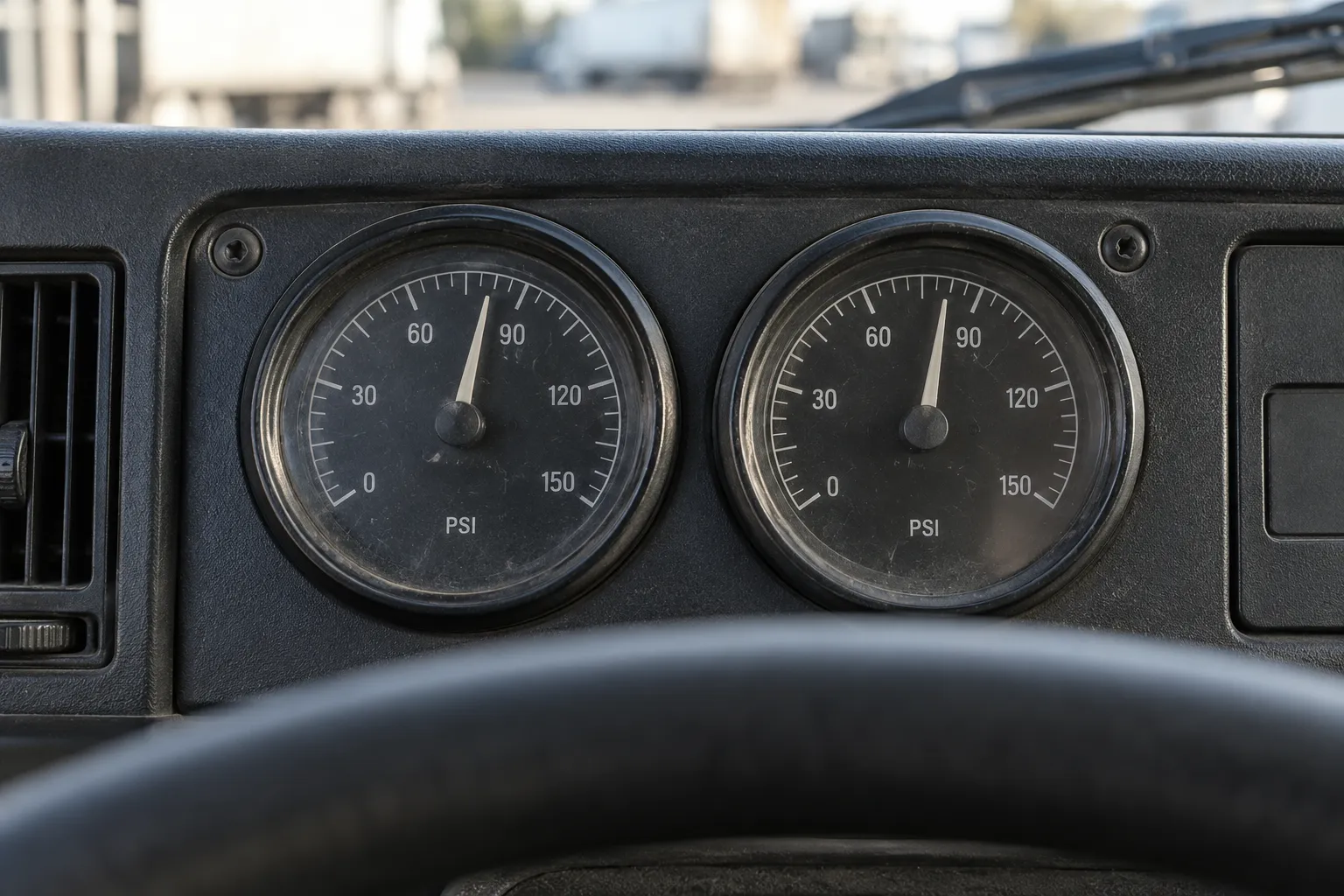

Манометр воздуха показывает привычное значение, но грузовик тормозит хуже. Для пневмогидравлической системы противоречия здесь нет: запас сжатого воздуха описывает только часть условий. Далее воздействие должно преобразоваться в давление тормозной жидкости и дойти до колёсных механизмов.

Такой привод установлен не на каждом коммерческом автомобиле. Сначала подтверждают схему по модели и фактической комплектации. Наличие ресивера само по себе не означает, что рабочие тормоза полностью пневматические или, наоборот, используют воздушно-гидравлический преобразователь.

Две среды выполняют разные задачи

В соответствующем устройстве сжатый воздух создаёт воздействие на гидравлическую часть. Например, Bendix AH-1B описан изготовителем как преобразователь воздушного давления в гидравлическое, включающий воздушный исполнительный узел, цилиндр и резервуар тормозной жидкости.

Это объясняет, почему проверка воздуха не закрывает вопрос о жидкости. Воздушная и гидравлическая стороны связаны передачей усилия, но не являются одним общим резервуаром. Нормальный запас одной среды не подтверждает герметичность и исправность другой.

Что именно показывает манометр

Уточняют контрольную точку показания в кабине. Оно может относиться к запасу в ресивере, тогда как для оценки преобразователя важно состояние на его воздушном входе при команде. Между этими участками расположены элементы управления и линии.

Поэтому вывод «воздух есть, значит усилитель исправен» преждевременен. Сначала проверяют, получает ли узел предусмотренное воздействие. Затем оценивают его ответ на гидравлической стороне в тех же заданных условиях.

Какие жалобы помогают разделить проверку

Уточняют, ослабло ли торможение всего автомобиля или появилась разница между колёсами. Отмечают изменения поведения педали, предупреждения и видимые течи. Эти признаки не дают готового диагноза, но помогают определить общие и местные участки.

Важна история обслуживания: вскрывали ли жидкостный контур, меняли ли преобразователь или воздушные линии. После ремонта нужно сравнить фактическую комплектацию с предусмотренной. Одновременное появление жалобы и выполненных работ является поводом проверить затронутые места.

Когда причина на воздушной стороне

Если требуемое воздействие не приходит к преобразователю, проверяют его путь по схеме. Неисправность подачи и неисправность самой преобразующей части требуют разного ремонта. Замена гидравлического цилиндра не восстанавливает отсутствующую воздушную команду.

При этом измерять только максимальное давление недостаточно, если жалоба относится к моменту срабатывания или отпускания. Сопоставляют изменение параметра во время предусмотренного цикла. Результат должен объяснять фактическое поведение, а не только одно достигнутое число.

Что проверяют на стороне жидкости

Оценивают уровень в предусмотренном резервуаре, герметичность и состояние линий и колёсных исполнительных элементов. Если контур ранее открывали, учитывают выполнение применимой процедуры удаления воздуха. Нельзя считать низкий уровень поводом только долить жидкость и продолжить движение.

Тип жидкости и способ обслуживания определяют по автомобилю и установленному узлу. Название «пневмогидравлика» не задаёт марку жидкости, последовательность прокачки или давление испытания. Перенос этих параметров с похожего грузовика может привести к неправильному обслуживанию.

Как оценивают преобразователь

При подтверждённом входном воздействии сравнивают предусмотренный результат на выходе. Если он не соответствует требованиям, уточняют состояние узла и допустимые проверки. Диагностика должна отличить нарушение преобразования от потери дальше в гидравлической ветви.

Сам факт движения наружного элемента, если он доступен наблюдению, не равен измерению выходного давления. Так же сухой корпус не описывает все внутренние функции. Вывод строят по сочетанию внешнего состояния и функциональной проверки конкретного изделия.

Почему это не Hydro-Boost

В материале о системе Hydro-Boost усиление связано с гидросистемой рулевого управления. Здесь рассматривается воздействие сжатого воздуха. Похожие слова в описании усилителей не означают одинаковый источник помощи.

Из-за этой разницы нельзя автоматически искать общий отказ рулевого насоса при жалобе на воздушно-гидравлические тормоза. Схема конкретной машины определяет, какие узлы связаны, а какие работают независимо.

Если давление создаётся, а торможение неравномерное

Дальше оценивают колёсные механизмы и соответствующие ветви. Для барабанной конструкции полезна статья о неравномерном срабатывании барабанных тормозов. Состояние цилиндров, накладок и зазоров остаётся значимым даже при исправном источнике давления.

Не следует выбирать между «виноват воздух» и «виноваты колодки» без измерений. В одной системе могут одновременно присутствовать разные нарушения. Каждый обнаруженный дефект связывают с конкретной частью жалобы и проверяют после восстановления.

Как подтверждают исправность

Контролируют обе стороны привода, герметичность, включение и отпускание, затем эффективность торможения предусмотренным способом. Одного исчезновения сообщения или нормального уровня жидкости недостаточно. Итог должен подтверждать передачу усилия до колёс, а не только заполнение ресивера.

При ухудшении торможения или течи не проводите дорожные эксперименты и не разъединяйте нагруженные линии. Дальнейшее перемещение организуют с учётом неисправности.
