В двигателе два контура EGR: почему замена одного клапана может не устранить ошибку

Клапан EGR заменили, но ошибка рециркуляции возвращается. На двигателе с двумя контурами причиной может быть неверно выбранная ветвь проверки. При этом даже в нужном контуре клапан не является единственной деталью, от которой зависит поток газов.

Перед повторной заменой определяют устройство системы. Контуры высокого и низкого давления имеют разные маршруты и работают в соответствии со стратегией двигателя. Название «EGR» на экране сканера без уточнения параметра не показывает, какой физический узел сейчас оценивается.

Откуда берутся два названия

В типовой схеме, описанной Pierburg, контур высокого давления забирает газы до турбины и возвращает их на впускную сторону после компрессорной части. Низкое давление относится к другому маршруту: отбор происходит дальше по выпуску, а возврат — перед компрессором.

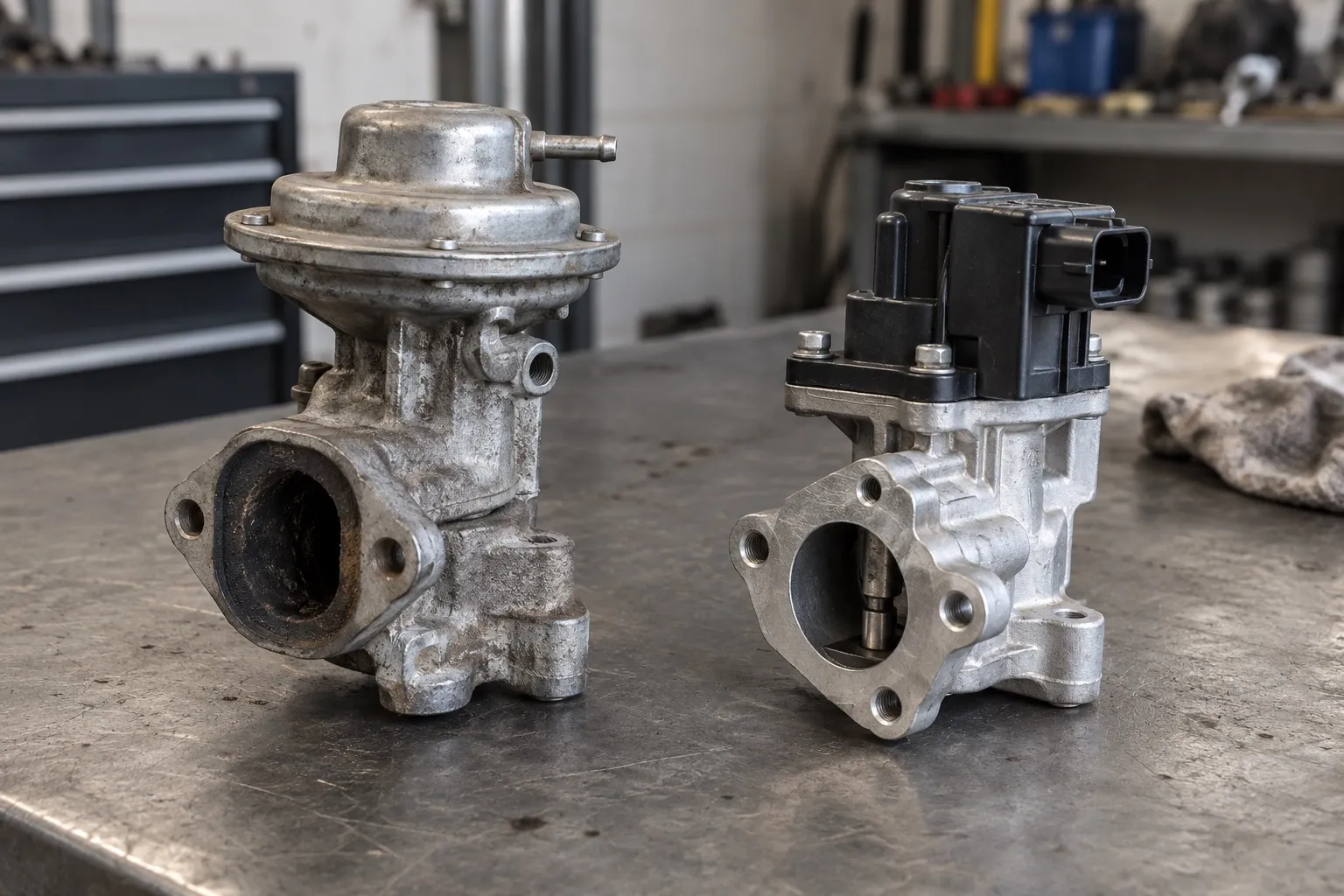

Конкретные точки, охладители и регулирующие элементы уточняют по двигателю. Нельзя определять принадлежность клапана только по его размеру или расстоянию от переднего бампера. Важно проследить назначение линии по схеме, а не по внешнему сходству корпуса.

Почему обе ветви не обязаны действовать одинаково

Управление выбирает рециркуляцию в зависимости от условий работы. Поэтому разные положения двух клапанов в один момент не доказывают неисправность. Сначала устанавливают, какой режим проверяется и что для него предусмотрено.

Если жалоба возникает после прогрева или при определённой нагрузке, проверка только холодного холостого хода может не затронуть нужную ветвь. Однако воспроизводить проблему следует безопасной процедурой, а не случайными разгонами с отключёнными разъёмами.

Как связывают ошибку с конкретным контуром

Читают точный код и его определение для установленного двигателя, затем сопоставляют условия регистрации с доступными параметрами. Ошибка электрической цепи одного привода и недостаточная расчётная рециркуляция не равнозначны. Во втором случае круг причин может выходить за пределы самого клапана.

Универсальный перевод программы иногда сокращает название канала. Поэтому обозначения сверяют с заводской процедурой. Нельзя уверенно назначать деталь, если неизвестно, к какому измерению или исполнительному элементу относится сохранённая неисправность.

Положение клапана и поток — разные доказательства

Совпадение заданного и фактического положения полезно для оценки привода. Но оно не показывает напрямую, сколько газа прошло по каналу. Ограничение прохода, негерметичность или недостаточный перепад давления способны изменить результат при движущемся механизме.

В общем случае этот принцип разобран в статье о незакрывающемся клапане EGR. Для двухконтурной системы дополнительно важно правильно сопоставить положение и косвенные признаки потока именно одной ветви, не смешивая данные разных каналов.

Зачем проверяют создаваемый перепад давления

Для движения газа нужны соответствующие условия давления между точками отбора и возврата. В описанной Pierburg низконапорной схеме в этом могут участвовать предусмотренные заслонки. Поэтому недостаток рециркуляции нельзя всегда объяснить малым открытием самого EGR.

Проверяют только те элементы, которые действительно установлены на автомобиле. Важно подтвердить их команду и действие, а не заменять заслонку вслед за клапаном по предположению. Результат должен показать, какой участок мешал получить нужный поток.

Что рассматривают после установки новой детали

Сверяют номер и исполнение клапана, соединения и выполнение предписанных процедур. Если требуется базовая установка, её проводят при исправной механике и цепях. Такая процедура не устраняет физическое ограничение канала и не исправляет ошибочно выбранный узел.

Также важно сравнить коды до и после работ. Возврат прежней жалобы и появление новой ошибки монтажа — разные ситуации. Фраза «лампа опять горит» не позволяет различить их без чтения сохранённых данных.

Когда нужно обследовать охладитель и линии

Если измерения указывают на ограничение или утечку в соответствующей ветви, доступ организуют к её каналам и охладителю. При этом неисправность переключающей заслонки охладителя не тождественна отказу дозирующего клапана. Названия этих компонентов нередко смешивают в бытовом обсуждении.

Очистка допустима там, где она предусмотрена и отвечает характеру загрязнения. Повреждение привода, корпуса или измерительной части требует другого решения. Не следует заранее обещать, что снятие любого налёта устранит конкретный код.

Как проверяют итог

Контроль должен затронуть режим, в котором обнаружено исходное отклонение. Оценивают работу нужной ветви и связанные параметры, а не только отсутствие кода сразу после стирания. Исправление одного контура не является автоматической проверкой второго, если по нему также были отдельные замечания.

Отключать рециркуляцию, перекрывать линии случайными заглушками и запускать двигатель с разобранным горячим выпуском для эксперимента не следует. Такие действия меняют условия диагностики и создают дополнительные риски.

Для обращения в ВИСТ подходит диагностика дизельного двигателя. Укажите, какой клапан уже меняли и какие коды сохранились. Проверка двух контуров по их назначению помогает не повторять замену исправной детали и найти фактическую причину нарушения потока.
