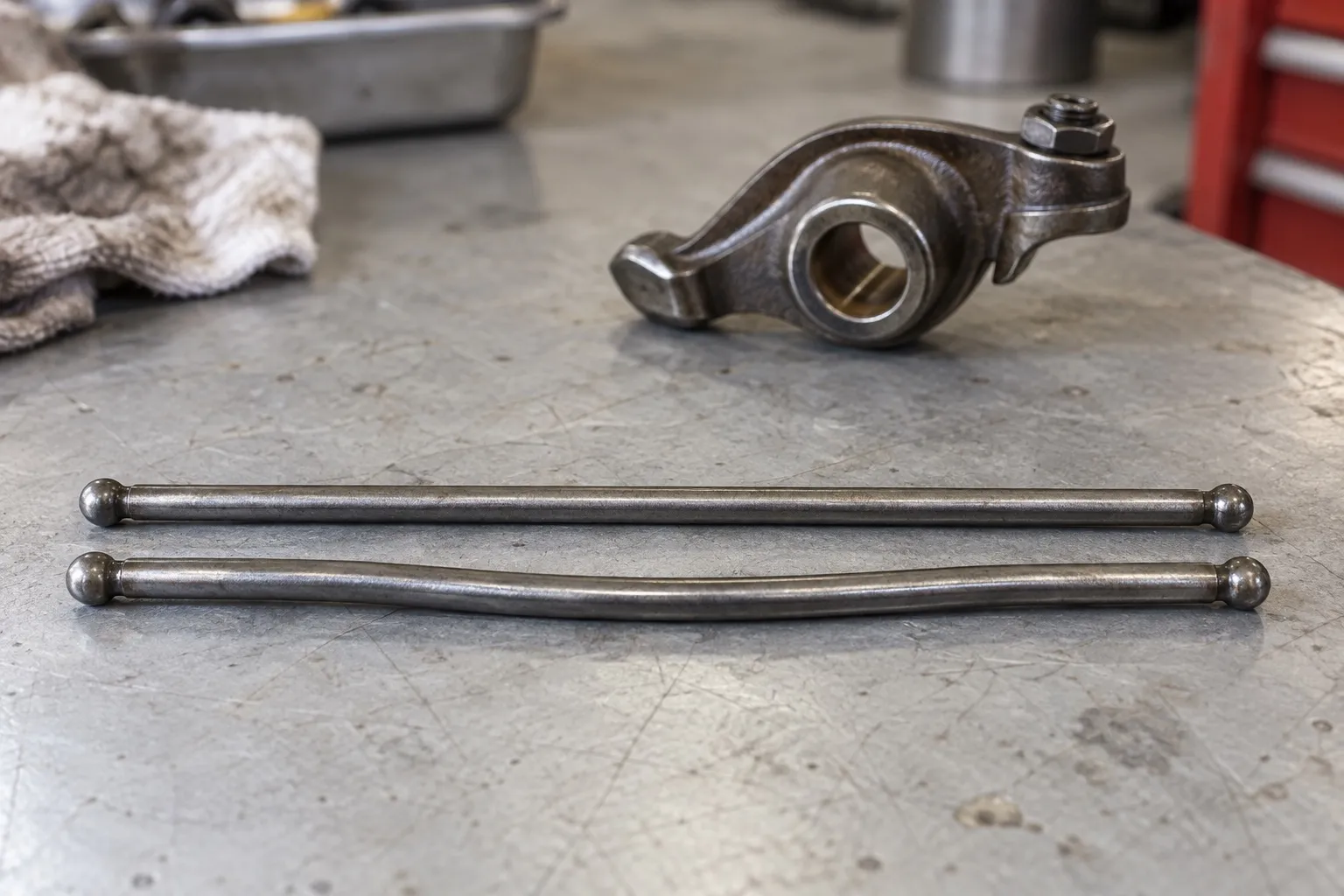

Погнулась штанга толкателя OHV: почему одной новой штанги недостаточно

В двигателе OHV распределительный вал находится в блоке, а усилие к клапану передаётся через толкатель, длинную штангу и коромысло. Если штанга погнулась, восстановить передачу движения простой установкой новой детали иногда недостаточно: препятствие или ошибка геометрии остаются на месте. Поэтому сначала выясняют, почему нагрузка пошла не так, как предусмотрено конструкцией.

С повреждённым клапанным приводом двигатель не запускают для проверки «на слух». Особенно важно исключить столкновение деталей, если изгиб появился после сборки или сопровождался резкой остановкой мотора.

Что именно подтверждают при осмотре

Изгиб отличают от износа наконечников, выпадения штанги из посадочного места и неправильной длины установленной детали. Снятые элементы сохраняют по местам: принадлежность к цилиндру и впускному либо выпускному клапану помогает сопоставить дефект с соседними поверхностями. Просто собрать все штанги в одну коробку до осмотра означает потерять часть полезных следов.

Проверяют прямолинейность предусмотренным измерением и осматривают оба конца. Задиры, выкрашивание, односторонние следы и повреждение масляного отверстия, если оно есть, описывают отдельно. Внешне ровная штанга с разрушенным наконечником тоже не обеспечивает нормальную работу. Допуски берут для конкретной детали, а не выбирают по степени заметности изгиба на фотографии.

Свободно ли перемещается клапан

Одна из основных проверок — нет ли препятствия ходу клапана. Оценивают его стержень, направляющую и следы возможного контакта с поршнем. Для этого может потребоваться снятие головки: наблюдение сверху не всегда показывает состояние нижней части клапана. Трудное движение нельзя автоматически объяснить одной причиной, например нагаром, без осмотра сопряжения.

Если обнаружен погнутый клапан, исследуют, что привело к контакту: взаимное положение деталей, состав установленного привода и обстоятельства предыдущего ремонта. Штанга в этой ситуации может быть вторично повреждённым элементом. Замена только её оставит основную неисправность и не подтвердит герметичность цилиндра.

Пружина и коромысло: есть ли полный рабочий ход

У пружины проверяют целостность, установку и соответствие клапанному механизму. После изменения деталей важна возможность пройти требуемый ход без недопустимого сближения витков и контакта соседних элементов. Это особенно относится к моторам, где ранее меняли распредвал, пружины или коромысла на иное исполнение.

У коромысла осматривают опору, контакт со стержнем клапана и гнездо под штангу. В зависимости от устройства это могут быть ось, шаровая опора или роликовое сопряжение. Заедание, перекос либо повреждение опорной поверхности требуют собственного решения. Новая штанга не исправляет коромысло, которое передаёт усилие с неправильным направлением.

Почему проверяют длину и посадку штанги

Одинаковый внешний вид не подтверждает взаимозаменяемость. Различаться могут длина, диаметр, наконечники и требования к материалу. Например, в инструкции Chevrolet для определённого комплекта двигателя 502/502 впускные и выпускные штанги разделены по длине; это пример, а не правило для всех OHV. У другого двигателя распределение деталей проверяют по его каталогу.

При сборке оба конца должны находиться в предназначенных для них гнёздах. Если конец стоит рядом с чашкой толкателя или неверно опирается на коромысло, внешне механизм иногда выглядит собранным, но направление усилия уже нарушено. Следы возле гнезда помогают восстановить эту ситуацию, особенно когда неисправность возникла сразу после вмешательства.

После обработки головки или изменения состава привода также проверяют геометрию в сборе. Одна лишь прежняя длина штанги не отвечает на вопрос о правильном положении коромысла. Необходимые измерения зависят от конструкции и величины выполненных изменений; универсального способа подобрать длину по случайному образцу нет.

Толкатель и регулировка не остаются вне проверки

На стороне распредвала оценивают посадочное место штанги в толкателе, его состояние и относящиеся к дефекту поверхности. Если используется гидравлический толкатель, учитывают требования к его рабочему положению. Если зазор регулируется механически, проверяют процедуру и положение кулачка при регулировке. Эти варианты нельзя смешивать в одну инструкцию с одинаковым числом оборотов гайки.

Оставшийся шум после замены гидравлических элементов разобран отдельно в материале о стуке после замены гидрокомпенсаторов. Здесь исходный факт другой: уже найдена деформация штанги, и требуется объяснить нарушение в передаче усилия.

Когда достаточно локальной замены

Объём восстановления может остаться небольшим, если причина установлена, сопряжённые детали исправны и геометрия соответствует требованиям. Но вывод делают после проверки, а не по стоимости самой штанги. Правка погнутой детали не равнозначна установке пригодной: она не подтверждает сохранность материала и точность наконечников.

• Установлено, какая штанга повреждена и какие детали с ней работали.
• Клапан, пружина и коромысло имеют предусмотренный ход без обнаруженных препятствий.
• Применимость новой штанги и состояние её гнёзд подтверждены.
• Выполнена требуемая для данного механизма регулировка и проверена сборка.

На этапе диагностики двигателя полезно указать, появился ли дефект после замены головки, распредвала или регулировки клапанов. Дальнейший ремонт двигателя должен устранять найденное препятствие или несоответствие, чтобы новая штанга работала в правильных условиях.
