Клапан EGR не закрывается: как рециркуляция нарушает холостой ход дизеля

Дизель неровно работает на холостом ходу, а EGR остаётся открытым. Как сопоставляют команду, положение клапана и фактический поток, чтобы найти причину.

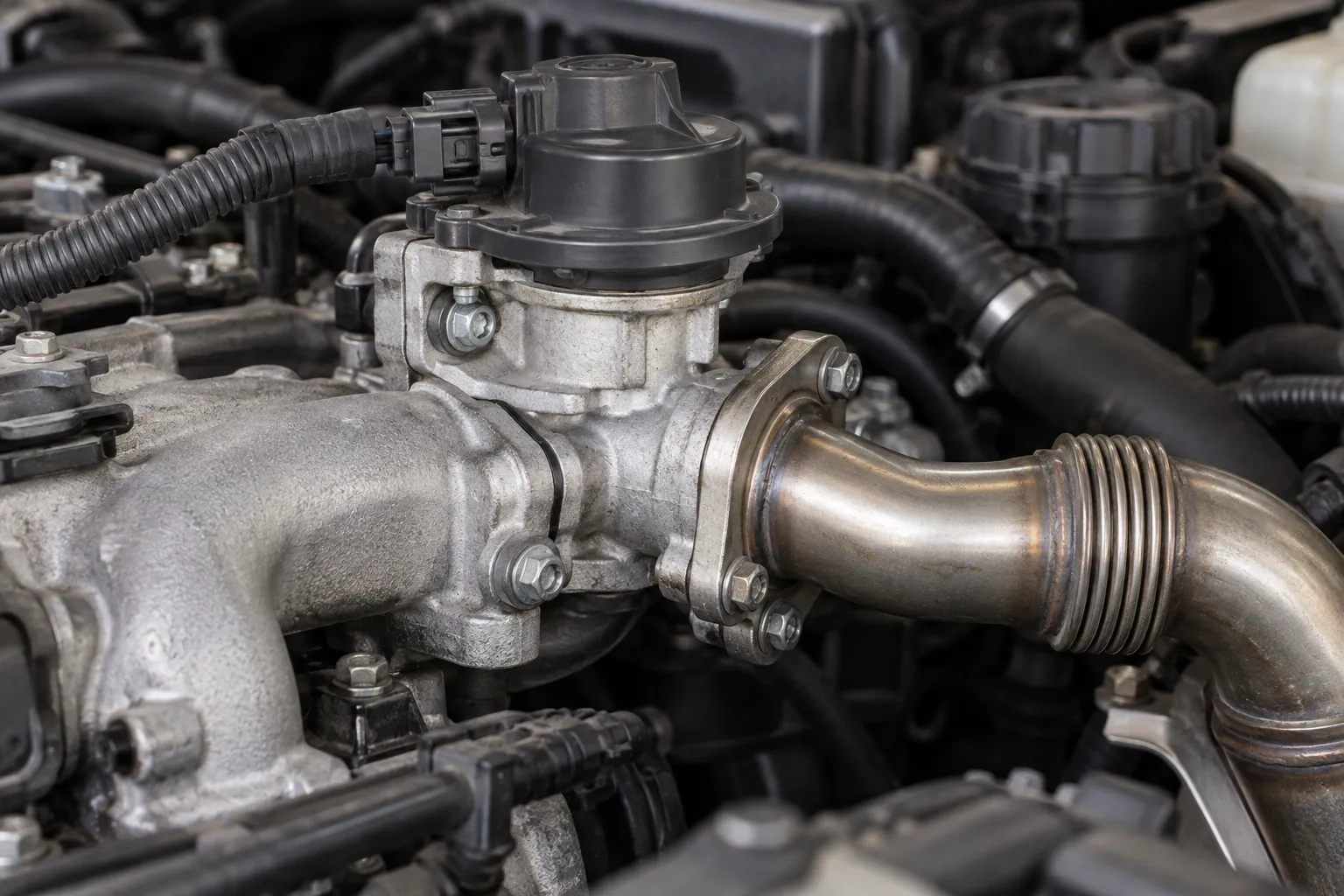

Клапан EGR дизельного двигателя в моторном отсеке крупным планом

Дизель неровно работает на холостом ходу, иногда дымит или медленно отзывается на газ. Диагностика показывает, что клапан EGR остаётся открытым тогда, когда блок ожидает другое положение. Рециркуляция возвращает часть отработавших газов во впуск; если её поток не соответствует команде, состав заряда в цилиндрах меняется. Однако слово «ошибка EGR» ещё не отвечает, заел ли механизм, отказал привод или данные о потоке искажены другим дефектом.

Что делает EGR на дизеле

Система рециркуляции управляет долей отработавших газов, возвращающихся во впуск при определённых режимах. Для двигателя важен не только угол открытия клапана, но и фактический поток. Он зависит от давления в выпуске, состояния каналов, заслонок и режима работы. На многих системах при одних условиях EGR открыт, при других закрыт. Поэтому вывод «на холостом он обязан быть закрыт» для любого автомобиля неверен.

Для Pajero Sport III 4N15 после очистки важна отдельная проверка сборки двух трубок EGR.

Если двигатель оснащён двумя контурами EGR, перед проверкой определяют ветвь высокого или низкого давления и относящиеся к ней параметры.

Диагностика строится на сравнении заданного и фактического поведения именно для данного двигателя. Смотрят команду на клапан, ответ привода и косвенные признаки потока, например изменение измеренного воздуха. Если команда изменилась, а положение или поток не реагирует, круг поиска сужается. Но даже совпадение положения с командой не доказывает, что каналы свободны и газ действительно идёт в расчётном количестве.

Почему клапан может не закрываться

На седле и штоке откладываются сажа и масляные загрязнения. Механизм способен заедать, а привод — терять усилие или связь с блоком. При электрическом управлении проверяют питание, массу и сигнал; при иных конструкциях учитывают их особенности. Поломка датчика положения может заставить систему видеть неправильный угол при физически работоспособном клапане. Нужен осмотр и измерение, а не замена по тексту ошибки.

После чистки может оказаться, что причина была в приводе или повреждении посадочной поверхности. С другой стороны, исправный привод не сможет обеспечить герметичное закрытие при плотных отложениях на седле. Объём ремонта определяют по состоянию детали и допустимому способу обслуживания. Без устранения причин повышенного загрязнения повторный отказ возможен быстрее ожидаемого.

Как отличают EGR от других причин неровной работы

Низкое давление топлива, подсос воздуха, нарушение наддува и механические проблемы цилиндра могут дать похожие жалобы. Сравнивают данные двигателя в нескольких режимах и реакцию на диагностические команды, если процедура предусмотрена. Произвольное отключение разъёма EGR для «проверки» добавляет новые ошибки и может изменить работу других систем. Оно не заменяет сравнения команды и потока.

Если недавно меняли воздушный фильтр или разбирали впуск, полезно проверить его герметичность и датчики. В статье о неровной работе после замены воздушного фильтра показано, почему первичный осмотр соединений иногда важнее сложных гипотез. Если же характерная проблема появляется только при остановке двигателя, отдельно оценивают противодрожащую заслонку, назначение которой иное.

Как EGR связан с DPF

Неправильная рециркуляция меняет процесс сгорания и может увеличить образование сажи. Тогда DPF быстрее набирает нагрузку и чаще запускает регенерацию. Но частый цикл сам по себе не подтверждает неисправность EGR: ему посвящён отдельный разбор частых регенераций DPF. Сначала нужно показать связь отклонения EGR с фактической работой двигателя, затем оценить состояние фильтра.

В некоторых системах EGR включает охладитель. Если уходит охлаждающая жидкость без наружных следов, нужен отдельный поиск внутренней утечки; статья об охладителе EGR рассматривает этот сценарий. Но заедание клапана и негерметичность охладителя — разные неисправности. Менять весь узел только из-за ошибки положения клапана нельзя без проверки конструкции.

Отдельный сценарий — ошибка байпаса охладителя EGR: переключение маршрута газов проверяют независимо от герметичности охладителя и дозирования основным клапаном.

Какие данные нужны для решения о ремонте

Полезно зафиксировать ошибку, условия её появления, команду и обратную связь по положению, измеренный воздух и реакцию при изменении режима. Затем осмотреть механизм и каналы, оценить привод и электрическую цепь. Если клапан заедает из-за отложений, важно понять, можно ли его восстановить по процедуре. Если есть повреждение привода или седла, одной очистки может быть недостаточно.

После работ проверяют, что заданное и фактическое поведение сходится, холостой ход стабилен и код не возвращается в тех же условиях. Стереть ошибку до проверки реакции клапана — не результат. Если проблема проявлялась только на холодном моторе, контроль на прогретом не заменяет повторения исходного режима. Сохранять диагностический протокол полезно для оценки повторного проявления.

В некоторых конструкциях после вмешательства предусмотрена адаптация положения клапана. Её выполняют тогда, когда механика исправна и электрическая цепь проверена. Адаптация не очистит заклинившее седло и не восстановит повреждённый привод, поэтому результат всегда подтверждают фактической реакцией узла.

Что сказать при записи

Опишите, когда двигатель работает неровно, есть ли дым и менялся ли расход топлива. На сайте ВИСТ указана диагностика дизельного двигателя. Конкретные признаки помогают проверить EGR вместе с подачей топлива и впуском, не объявляя его причиной по одному совпавшему коду.

Полезная информация

Клапан EGR управляет возвратом части отработавших газов во впуск. Если его фактическое положение не соответствует команде, работа дизеля может нарушиться. Причину ищут по данным управления, состоянию механизма и измеренному потоку.
