Сход-развал автомобиля: что это, чем отличаются развал и схождение и зачем он нужен

Сход-развал — это проверка и регулировка углов, под которыми колёса установлены относительно кузова и дороги. Название объединяет несколько параметров: схождение, развал и в ряде случаев кастер. От них зависят устойчивость автомобиля, положение руля и характер износа шин. Правильные значения определяются производителем для конкретной модели, поэтому задача регулировки состоит не в том, чтобы выставить все колёса строго вертикально, а в том, чтобы привести доступные параметры к предусмотренным допускам.

Что такое сход-развал простыми словами

Колёса автомобиля только визуально кажутся установленными параллельно и вертикально. Подвеска задаёт каждому колесу небольшой наклон и направление. Эти углы нужны, чтобы автомобиль сохранял устойчивость, правильно реагировал на поворот руля и равномерно нагружал шины в разных режимах движения.

На стенде мастер измеряет фактическое положение колёс и сравнивает его с нормативами выбранной модели и модификации. Если конструкция подвески предусматривает регулировку и значения выходят за допуск, их корректируют.

Чем развал отличается от схождения

Развал показывает наклон колеса относительно вертикали, если смотреть на автомобиль спереди или сзади. Когда верх колеса наклонён внутрь, развал называют отрицательным, когда наружу — положительным. Небольшой отрицательный развал может быть штатным и сам по себе не означает неисправность.

Схождение показывает направление колёс относительно продольной оси автомобиля при взгляде сверху. Условно можно представить линии, продолженные от передней и задней кромки колёс. Их взаимное положение и описывает схождение.

Разница состоит в плоскости измерения: развал оценивает наклон колеса, а схождение — его направление. Оба параметра способны влиять на износ протектора, но характер повреждения и поведение автомобиля будут отличаться.

Что такое кастер

Кастер — это продольный наклон оси поворота управляемого колеса. Он связан с курсовой устойчивостью, усилием на руле и способностью руля возвращаться к прямому положению после поворота.

На многих серийных автомобилях штатная регулировка кастера не предусмотрена. Если значение выходит за допуск или сильно различается между сторонами, проверяют детали подвески, положение подрамника и последствия ударов.

На что влияет сход-развал

Нарушенные углы установки колёс могут проявляться несколькими способами:

• износом внутренней или наружной кромки протектора;
• пилообразным износом шины при нарушенном схождении;
• неровным положением руля при движении прямо;
• необходимостью постоянно подруливать;
• повышенной чувствительностью к колее;
• изменением устойчивости и возврата руля;
• дополнительным сопротивлением качению при значительном отклонении.

При этом любой из этих признаков может иметь другую причину. Например, автомобиль уводит из-за давления в шинах, неодинаковых покрышек, тормозного механизма, люфта в подвеске или уклона дороги. Сход-развал является частью диагностики, а не объяснением каждого отклонения в поведении машины.

Зачем делать сход-развал

Проверка показывает, соответствуют ли углы требованиям производителя. Регулировка нужна, чтобы исправить измеренное отклонение в тех соединениях, где настройка предусмотрена конструкцией.

Своевременная проверка помогает:

• снизить риск ускоренного неравномерного износа шин;
• вернуть прямое положение руля после ремонта;
• сохранить предсказуемое поведение автомобиля;
• обнаружить параметры, которые не удаётся вывести в допуск из-за механической причины;
• зафиксировать значения до и после выполненных работ.

Регулировка не устраняет люфты, погнутые рычаги, повреждённые шины и неисправные тормоза. Эти причины нужно устранить до настройки углов или отдельно от неё.

Когда нужно проверять сход-развал

Проверка особенно полезна в следующих ситуациях:

• после замены рулевых наконечников или тяг;
• после замены рычагов, сайлентблоков, шаровых опор, стоек или пружин;
• после снятия или смещения подрамника;
• после сильного удара колесом в яму или бордюр;
• при неровном положении руля;
• при уводе автомобиля или постоянной необходимости подруливать;
• при неравномерном износе шин;
• после кузовного ремонта, затронувшего геометрию несущих элементов.

После каких операций проверка особенно важна, подробно разобрано в статье о сход-развале после ремонта подвески.

Нужно ли делать сход-развал после замены шин

Сама установка другого комплекта шин обычно не изменяет геометрию подвески. Поэтому регулировка после каждой сезонной переобувки не является обязательной. Но снятые шины могут показать неравномерный износ, а новый комплект — сделать заметным увод, который раньше маскировался особенностями старой резины.

В таких случаях полезно сначала проверить давление, правильность установки и состояние шин, а затем измерить углы. Подробный порядок действий приведён в статье о сход-развале после замены шин.

Проверка и регулировка — не одно и то же

При проверке сход-развала автомобиль устанавливают на стенд, измеряют углы и сравнивают их с допусками. Если значения находятся в норме, регулировать ничего не требуется.

Регулировка сход-развала выполняется при обнаруженном отклонении и только для тех параметров, которые предусмотрены конструкцией автомобиля. Если соединения закисли, детали деформированы или подвеска имеет люфт, сначала может потребоваться ремонт.

Как проходит сход-развал

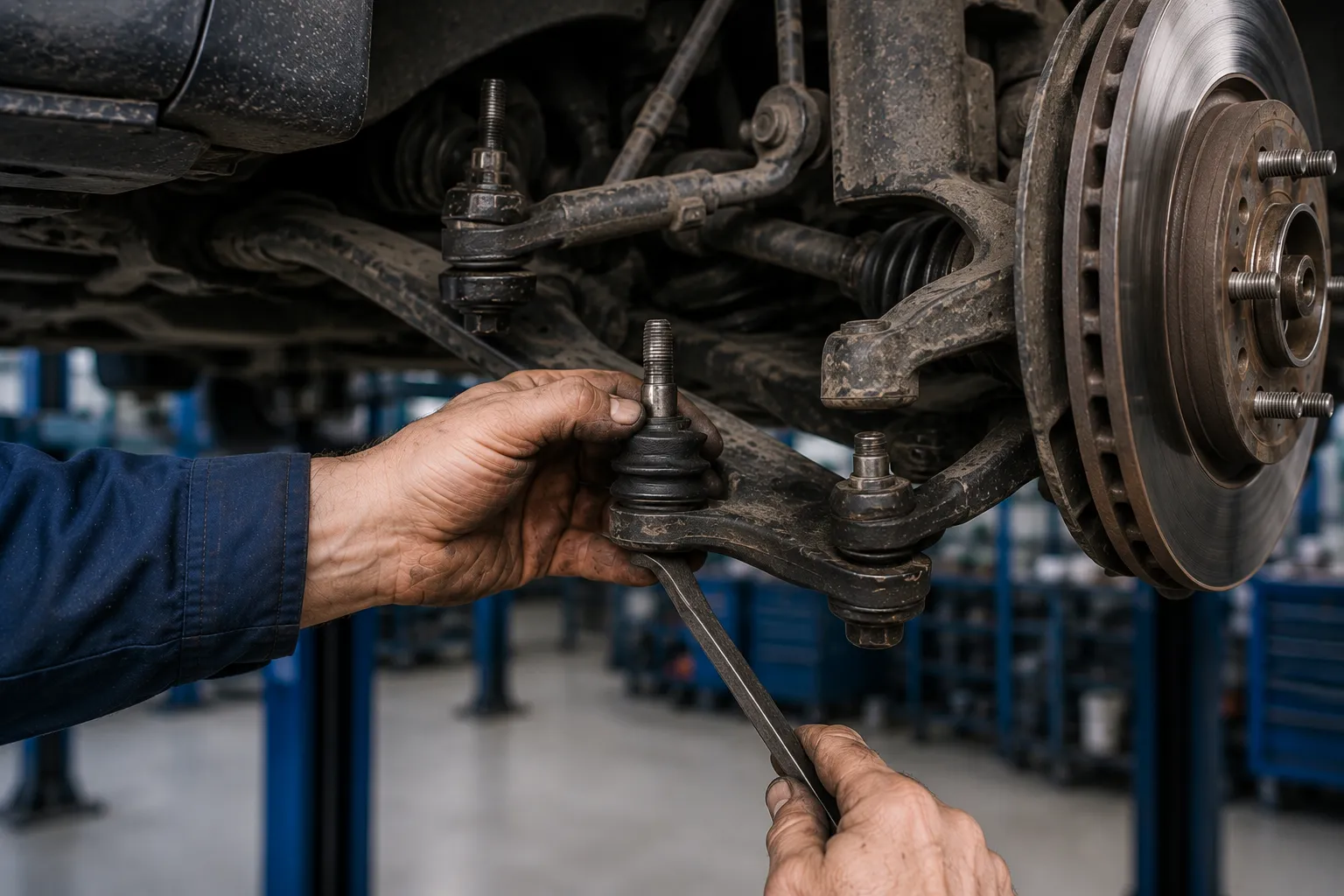

1. Осмотр автомобиля. Проверяют давление и состояние шин, отсутствие заметных люфтов и повреждений подвески.
2. Подготовка стенда. Выбирают точную модель, год и модификацию автомобиля.

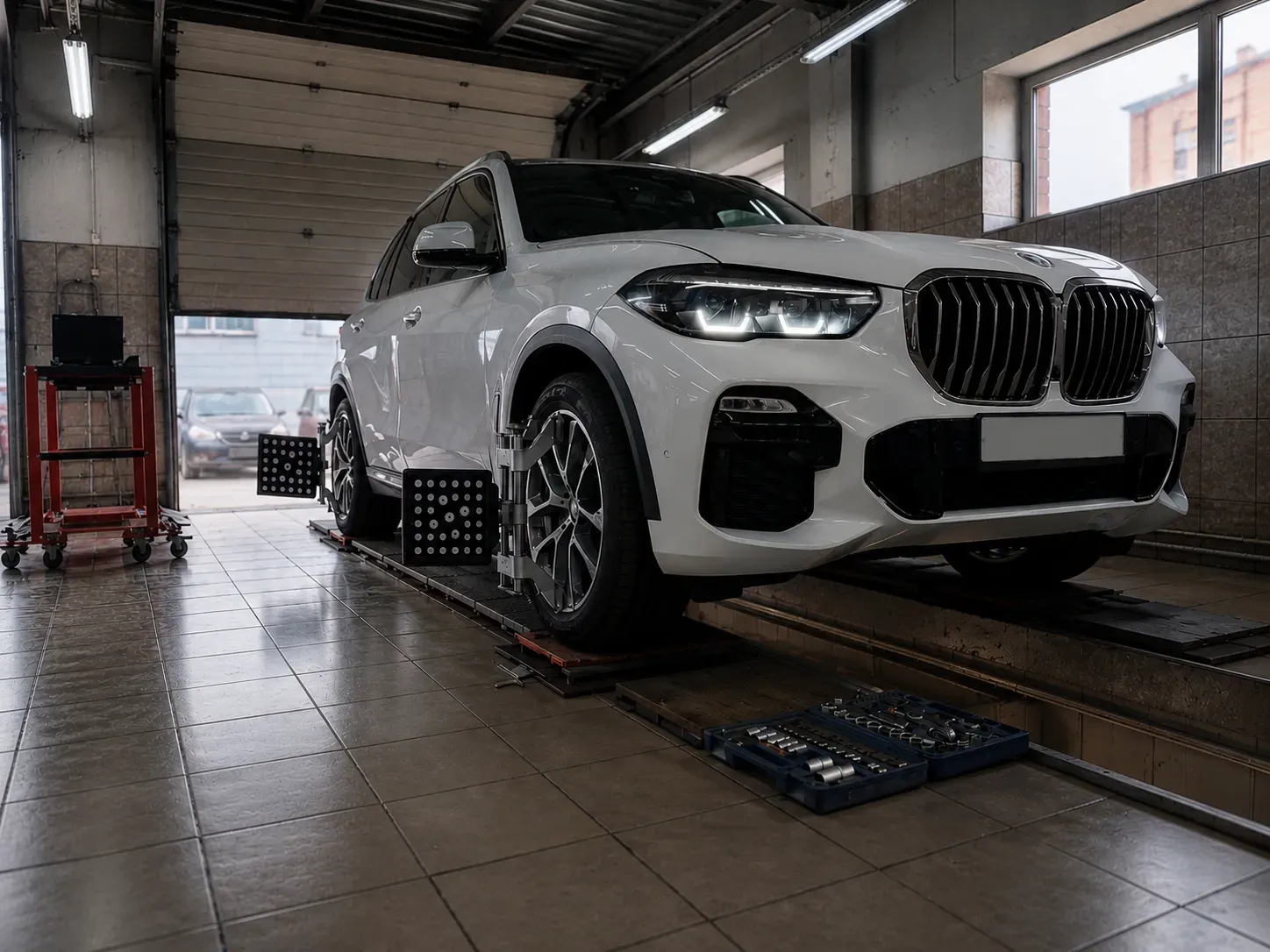

3. Измерение. На колёсах закрепляют измерительные элементы и фиксируют исходные значения.
4. Сравнение с допусками. Мастер определяет, какие параметры отклонены и регулируются ли они.
5. Регулировка. Корректируют предусмотренные соединения, контролируя показания стенда.
6. Контрольный замер. Проверяют итоговые значения и положение рулевого колеса.

Перед измерением автомобиль должен соответствовать требованиям производителя по загрузке, давлению и состоянию подвески. Если подготовка выполнена неверно, цифры могут не отражать нормальное рабочее положение. Подробнее: как подготовить автомобиль к сход-развалу.

Что показывает распечатка стенда

В отчёте обычно указаны исходные и итоговые значения развала, схождения, кастера и угла тяги. Зелёная зона означает попадание в выбранный допуск, красная — выход за его пределы. Но цвет нужно оценивать вместе с разницей между сторонами, возможностью регулировки и правильностью выбранной модификации.

Разобраться в обозначениях поможет статья как читать распечатку сход-развала.

Почему после регулировки автомобиль может продолжать уходить

Даже правильно выставленные углы не устраняют влияние шин, тормозов, дорожного уклона и механических неисправностей. Также важно учитывать заднюю ось: её угол тяги может заставлять водителя компенсировать направление передними колёсами.

Если автомобиль продолжает тянуть в сторону, проверяют давление, состояние и расположение шин, отсутствие подклинивания тормозов, люфты, положение подрамника и фактические значения обеих осей. Возможные причины собраны в статье почему после сход-развала машину тянет в сторону.

Как часто делать сход-развал

Единого обязательного интервала для всех автомобилей нет. Ориентироваться нужно на регламент производителя, дорожные условия, выполненный ремонт и состояние шин. Проверка по симптомам или после вмешательства в подвеску информативнее, чем регулировка через одинаковый пробег без предварительного измерения.

Если руль стоит ровно, автомобиль не уводит, подвеска исправна и шины изнашиваются равномерно, достаточно планового контроля. После удара или ремонта ждать появления заметного износа протектора не стоит: изменение углов лучше обнаружить измерением.

Правильно выполненный сход-развал начинается с исправной ходовой части и заканчивается контрольным результатом. Владелец должен понимать, какие значения были измерены, что удалось отрегулировать и требуется ли дополнительный ремонт.
