Pajero IV съедает задние шины: почему сначала регулируют развал, затем схождение

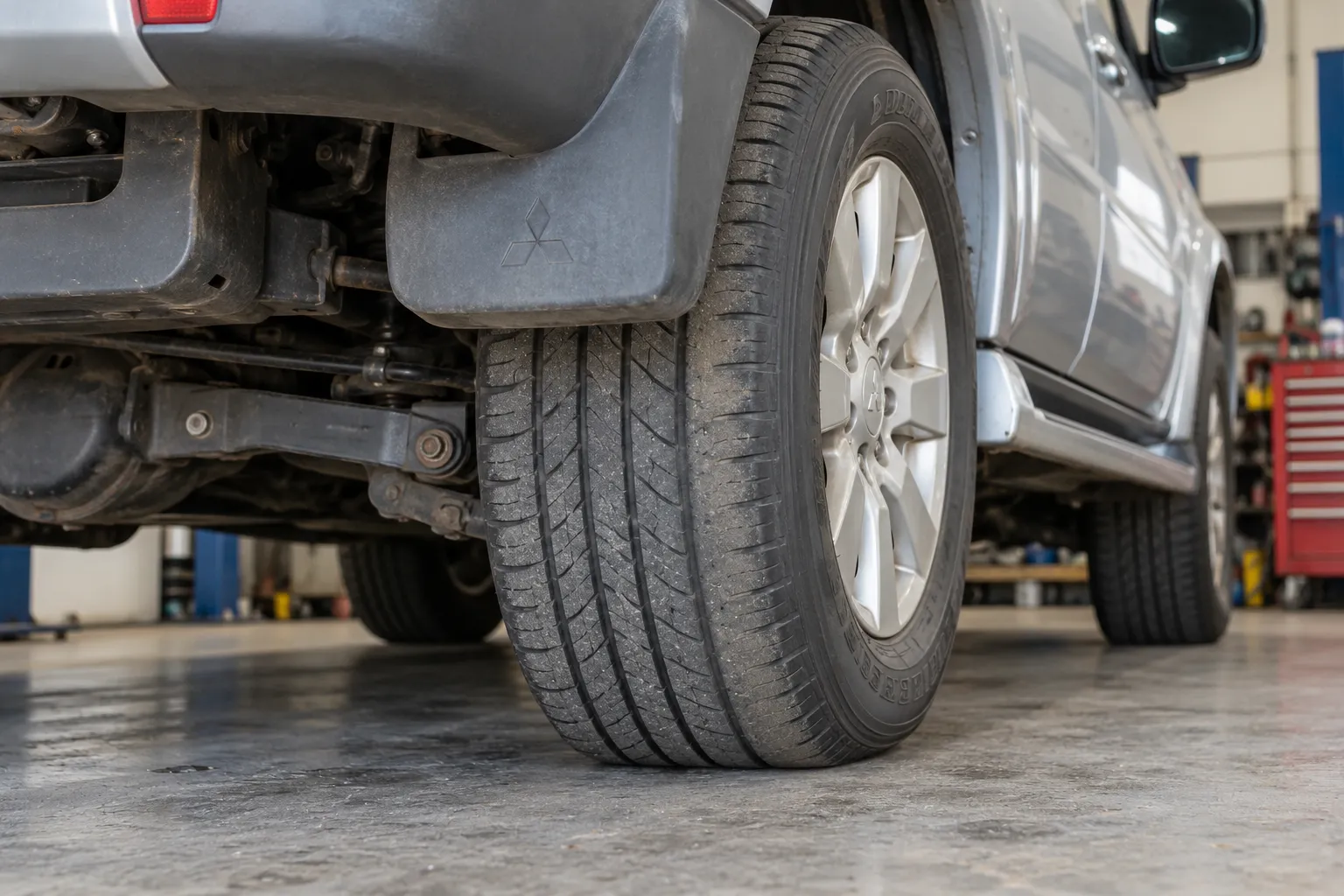

На Pajero IV заметно изнашивается внутренняя кромка задней шины. На стенде предлагают поправить схождение, хотя развал тоже отклонён. У независимой задней подвески этого автомобиля предусмотрены обе регулировки, и Mitsubishi задаёт их порядок: сначала развал, затем схождение. Иначе значение, полученное на промежуточном этапе, можно ошибочно принять за окончательный результат.

Рассматриваем пятидверный Pajero IV: российские бензиновые 3.0 с пятиступенчатым автоматом выпуска 2018–2019 годов и польские дизельные 3.2 с 5AT выпуска 2018 года. Комплектацию и установленную подвеску подтверждают по автомобилю. Pajero Sport с иной конструкцией задней оси к этой процедуре не относится.

Изношенная кромка ещё не определяет причину

По фотографии протектора нельзя надёжно решить, какой именно угол неверен. Состояние шины сопоставляют с давлением, измерениями и механикой подвески. Важно знать, когда износ стал заметен: до замены рычагов, после удара или после установки другого комплекта колёс.

Старое повреждение протектора после правильной настройки не исчезает. Поэтому при последующем осмотре нужно отличать уже существовавшую кромку от продолжающегося неравномерного износа. До регулировки полезно зафиксировать состояние обеих задних шин, а не сравнивать новую с давно повреждённой.

Что должно быть исправно до измерения

Заводской раздел проверки требует сначала привести заднюю подвеску, колёса и шины в нормальное состояние. Измерение выполняется на ровной площадке. Если соединение имеет недопустимый люфт или деталь деформирована, поворот регулировочного болта не устраняет эту неисправность.

Особое внимание уделяют рычагам, их шарнирам и креплениям. После недавнего ремонта проверяют соответствие деталей и правильность сборки. Отсутствие стука во время короткой поездки не гарантирует, что положение колеса остаётся устойчивым под нагрузкой.

Общие причины и возможности проверки задней оси разобраны в статье о сход-развале задних колёс. Для Pajero IV существенное уточнение состоит в наличии двух разных штатных регулировочных соединений.

Развал задают нижним рычагом

В руководстве Pajero IV 2018 года для регулировки развала указан регулировочный болт нижнего рычага. Это не та же операция, что изменение положения тяги схождения. Поэтому формулировка «болт сзади покрутили» ничего не говорит о том, какой параметр настраивали и достигнут ли результат.

Оценивают не только значение одного колеса, но и разницу между сторонами по применимым требованиям. Правильно выбранная модель в программе стенда необходима: цветовое обозначение имеет смысл лишь относительно нужных допусков. Чужая настройка программы не становится подходящей из-за похожей массы или размера шин.

Схождение регулируют отдельным соединением

Для схождения предусмотрен регулировочный болт крепления тяги схождения со стороны кузова. Перед его настройкой руководство прямо требует отрегулировать развал. То же указание повторяется после описания развала: следующим этапом должно быть схождение.

Перед выполнением регулировки сход-развала устраните выявленные люфты и убедитесь, что регулировочные элементы позволяют последовательно выставить задний развал и схождение.

Такая последовательность важна при нескольких отклонённых значениях. Если сначала получили нужное схождение, а затем изменили развал, прежняя цифра больше не является достаточным итогом. После вмешательства нужно видеть актуальное положение колёс, а не ссылаться на замер, выполненный до последнего перемещения подвески.

Направления действия регулировок на правой и левой сторонах различаются. Поэтому совет повернуть оба болта одинаково «на четверть оборота» не задаёт одинаковой коррекции. Положение определяют по измерению и заводской схеме, а не по симметрии движения ключа.

Что мешает закончить регулировку

Регулировочный крепёж должен позволять предусмотренное перемещение и надёжно удерживать соединение после настройки. Если болт закис во втулке, сорвана резьба или повреждён регулировочный элемент, задача выходит за пределы обычного выставления углов. Наличие такого дефекта сначала устанавливают осмотром, а не предполагают по возрасту машины.

Почему открученная гайка ещё не освобождает болт, объясняет материал о закисшем крепеже сайлентблока. В случае Pajero важно восстановить именно работоспособное регулировочное соединение, затем снова выполнить измерение.

Если нужный угол не достигнут, это ограничение должно быть видно в результате. Значение нельзя объявить нормальным лишь потому, что удалось немного улучшить его или выставить соседний параметр. При исправных регулировках и недостаточном диапазоне проверяют геометрию деталей и исходные условия измерения.

Как читать окончательную распечатку

Нужны данные до работы и после завершения обеих регулировок. Сравнивают задний развал и индивидуальное схождение справа и слева, а не только итоговый цвет одной строки. Суммарное схождение и значение отдельного колеса — разные показатели; совпадение одной суммы не объясняет распределение по сторонам.

Если по ходу работы снимали или заменяли детали, финальный замер должен относиться к собранному автомобилю. Старые метки на эксцентриках помогают ориентироваться при сборке, но не заменяют измерений. Положение детали относительно следа на металле не является значением угла.

Чего ждать после правильно выполненной работы

При сохраняющемся шуме или уводе оценивают состояние шин и другие подтверждённые причины. Не следует вновь менять задние углы только ради попытки компенсировать старое повреждение покрышки.

Для дальнейшего наблюдения сохраняют распечатку и сведения о заменённых деталях. Если отклонение повторилось, сравнение помогает понять, изменился ли один угол или несколько, была ли связь с новым ударом или вмешательством. Это полезнее многократной настройки без оценки того, почему результат не сохраняется.

Важно: порядок для независимой задней подвески Pajero IV не переносится на задний мост Pajero Sport. Не пытайтесь корректировать углы одинаковым поворотом правого и левого крепежа: направление действия регулировок различается.
