Как читать распечатку сход-развала: развал, схождение, кастер и допуски

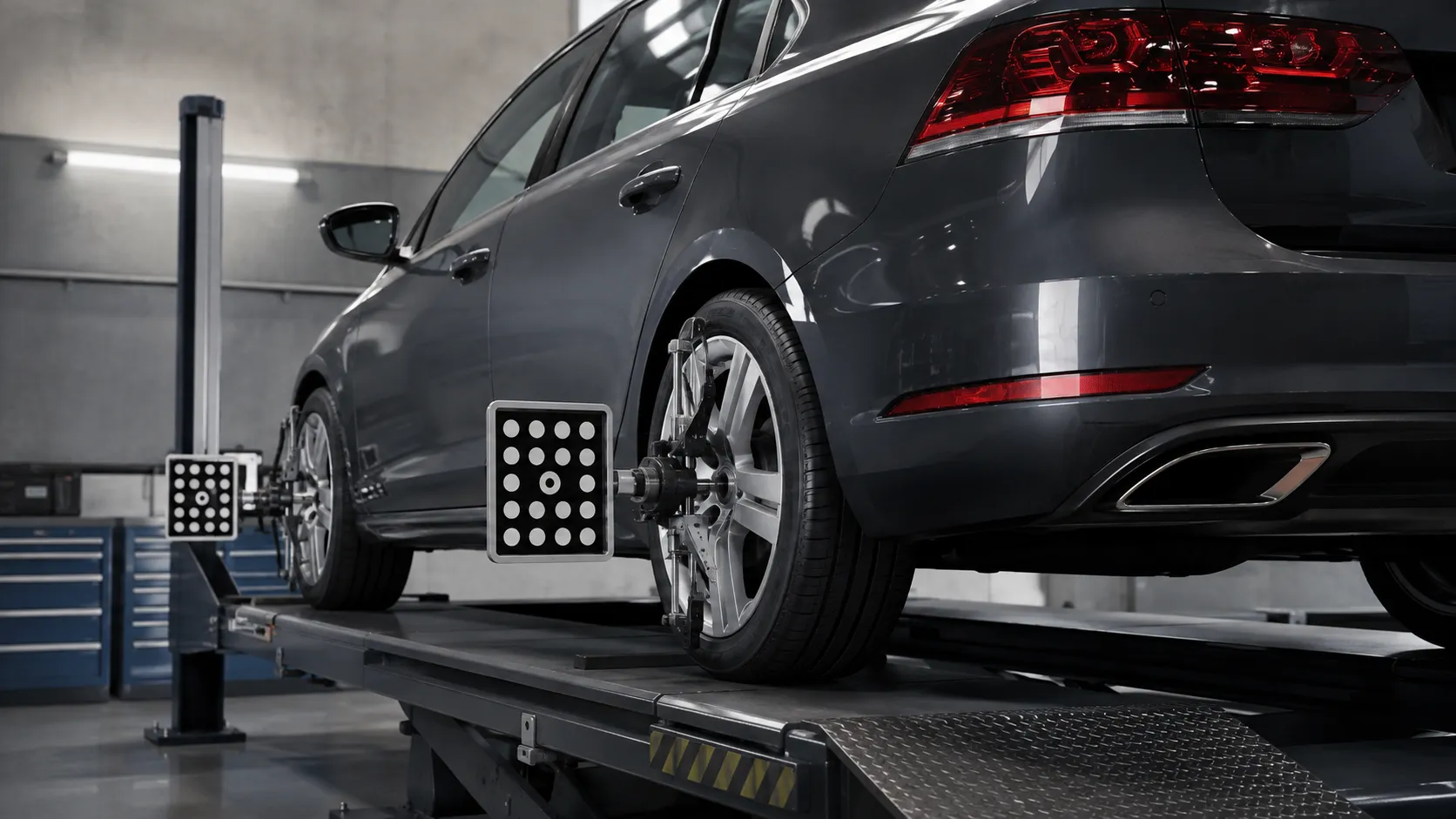

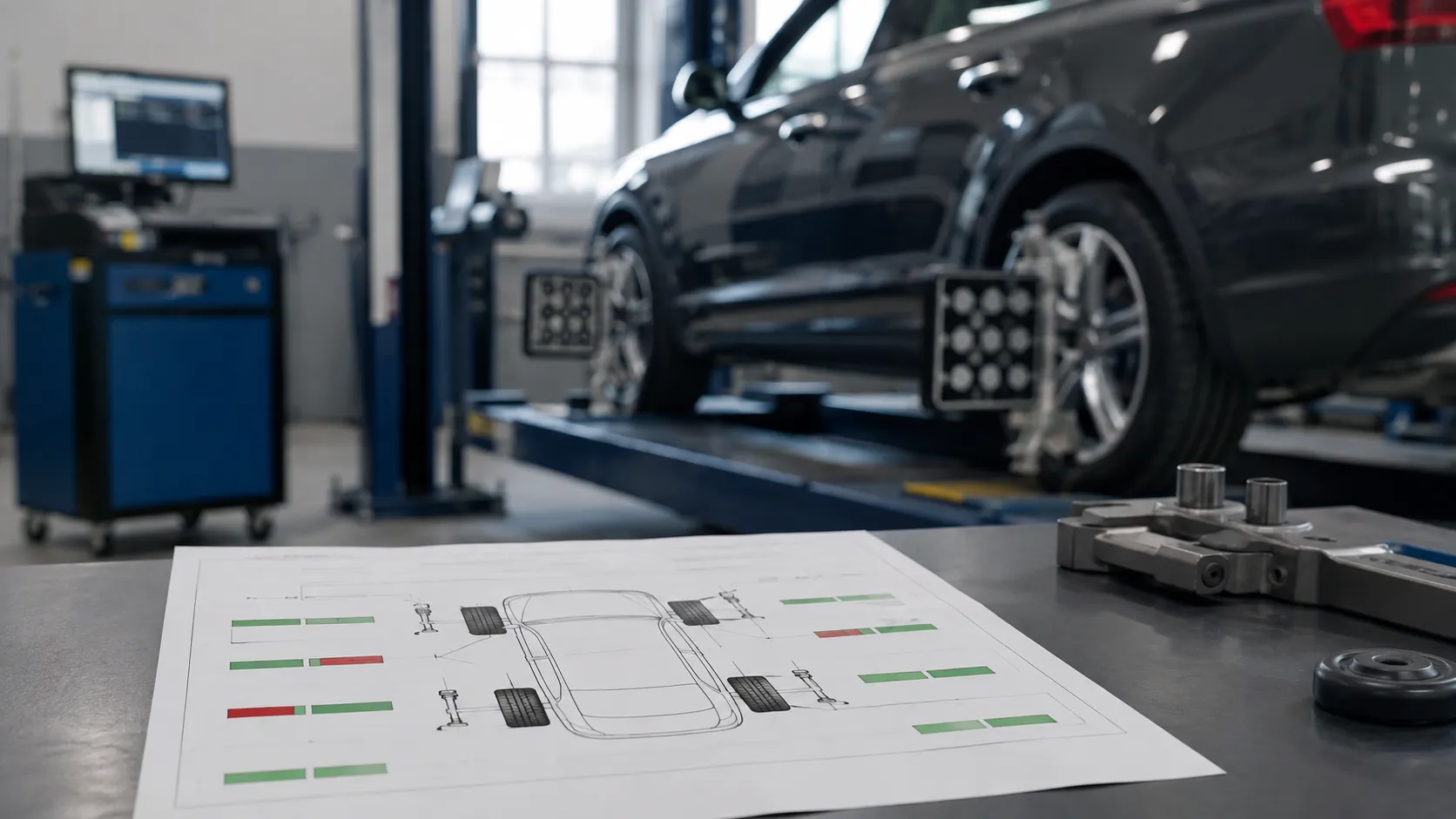

Распечатка сход-развала показывает измеренные углы колёс, допуски производителя и результат до и после регулировки. Зелёный цвет обычно означает попадание значения в выбранный диапазон, красный — выход за его пределы. Для правильной оценки нужно смотреть не только на цвет, но и на модификацию автомобиля, единицы измерения, разницу между сторонами и возможность регулировки каждого параметра.

Если в отчёте указан дополнительный параметр setback, полезен разбор смещения одного колеса назад относительно другого.

Что указано в распечатке сход-развала

Внешний вид отчёта зависит от стенда, но основные обозначения повторяются:

• Camber — развал;
• Toe — индивидуальное схождение колеса;
• Total Toe — суммарное схождение колёс одной оси;
• Caster — продольный наклон оси поворота;
• Thrust Angle — угол тяги задней оси;
• Initial или Before — значения до регулировки;
• Final или After — значения после регулировки.

В отчёте также указываются допустимые диапазоны и значения для левого и правого колеса. Набор строк отличается в зависимости от автомобиля: стенд может измерять больше параметров, чем конструкция позволяет регулировать.

Что означает Camber — развал

Развал показывает наклон колеса относительно вертикали при взгляде спереди или сзади. Если верхняя часть колеса наклонена внутрь, значение считается отрицательным, если наружу — положительным.

Отрицательный развал не является неисправностью автоматически. На многих автомобилях он предусмотрен заводом. Оценивать следует соответствие допуску конкретной модификации и разницу между правой и левой сторонами.

Сильное отклонение может сопровождаться износом одной кромки шины. Но похожий износ возникает из-за давления, люфта в подвеске и условий эксплуатации, поэтому одной строки Camber недостаточно для диагноза.

Что означает Toe — схождение

Схождение показывает направление колеса относительно продольной оси автомобиля при взгляде сверху. Даже небольшое отклонение способно создавать постоянное боковое проскальзывание протектора и ускорять его износ.

В распечатке обычно приводятся отдельные значения для левого и правого колеса. После регулировки важно оценить оба показателя, а не только их сумму.

Что такое Total Toe

Total Toe — суммарное схождение колёс одной оси. Например, условные значения +0°05′ слева и +0°05′ справа дают сумму +0°10′. Такая же сумма получится при 0°00′ с одной стороны и +0°10′ с другой.

Поэтому нормальное суммарное значение не гарантирует одинакового положения колёс относительно центрального положения руля. Для оценки результата смотрят на индивидуальное схождение, сумму и положение рулевого колеса.

Что означает Caster — кастер

Кастер описывает продольный наклон оси поворота управляемого колеса. Он влияет на курсовую устойчивость, усилие и возврат рулевого колеса после поворота.

На большинстве массовых автомобилей штатная регулировка кастера отсутствует. Если он выходит за допуск или заметно отличается между сторонами, проверяют состояние рычагов, опор, подрамника и кузовных точек крепления.

Что такое Thrust Angle — угол тяги

Угол тяги показывает, в каком направлении задняя ось фактически задаёт движение автомобиля относительно продольной оси кузова. При отклонении водитель может компенсировать направление рулём, а автомобиль визуально двигаться немного боком.

Поэтому при оценке увода и положения руля учитывают данные задней оси. Подробнее её особенности разобраны в статье о сход-развале задних колёс.

Что означают зелёные и красные значения

Цвет формируется на основании базы данных стенда. Зелёный обычно означает, что число находится внутри выбранного допуска, красный — за его границей. Перед выводом нужно убедиться, что в программе правильно выбраны:

• марка и модель;
• год выпуска;
• модификация и тип кузова;
• вариант подвески;
• размер колёс или предусмотренная загрузка, если они влияют на процедуру.

Зелёный цвет подтверждает соответствие выбранному диапазону, но не оценивает состояние шин, тормозов и подвески. Также два зелёных значения могут заметно различаться между собой.

Градусы, минуты и десятичные значения

Углы отображаются в десятичных градусах или в градусах и угловых минутах. Один градус равен 60 минутам. Поэтому 0°30′ соответствует 0,5°, а запись 0,30° означает 18 угловых минут.

Перед сравнением двух отчётов нужно привести значения к одинаковому формату. Простое сопоставление цифр 0°30′ и 0,30° даст ошибочный вывод.

Как перевести схождение из градусов в миллиметры

Некоторые стенды показывают схождение в миллиметрах, другие — в угловых единицах. Единого коэффициента пересчёта нет: линейное значение зависит от диаметра, на котором выполняется измерение, и настроек оборудования.

Поэтому нельзя использовать универсальную таблицу без понимания исходных параметров. Для сравнения лучше переключить единицы в программе стенда или запросить отчёты в одинаковом формате.

Как сравнить показатели до и после

1. Найдите исходные значения Before или Initial.
2. Определите параметры, которые выходили за допуск.
3. Сравните их с итоговой колонкой After или Final.
4. Проверьте левую и правую стороны отдельно.
5. Посмотрите, остались ли красные значения.
6. Уточните, регулируются ли оставшиеся отклонения на вашем автомобиле.

Если в отчёте нет разделения на значения до и после, он подтверждает только состояние автомобиля в момент измерения. Оценить объём выполненной регулировки по нему сложно.

Почему после регулировки остаются красные значения

Красная строка после работ не всегда означает ошибку мастера. Возможные причины:

• параметр не имеет штатной регулировки;
• диапазона регулировочного соединения недостаточно;
• деталь подвески деформирована;
• подрамник смещён;
• есть износ сайлентблоков или шарниров;
• регулировочный крепёж закис и не перемещается;
• автомобиль не соответствует требованиям по загрузке или высоте кузова.

Мастер должен объяснить, какой параметр остался вне допуска и какое действие требуется дальше. Иногда сначала выполняют ремонт, а затем повторяют измерение. Подробнее: почему углы не удаётся вывести в допуск.

Как понять, что сход-развал сделали правильно

В отчёте должны быть понятны исходные и итоговые значения. Регулируемые параметры приводят к требуемому диапазону, руль выставляют в прямое положение, а оставшиеся отклонения объясняют.

После выезда оценивают положение руля и поведение автомобиля на подходящей ровной дороге. Если машину продолжает тянуть, это не обязательно означает ошибочную регулировку: причина бывает в шинах, тормозах, уклоне дороги или механическом состоянии автомобиля. Порядок проверки приведён в статье почему после сход-развала машину тянет в сторону.

Какие вопросы задать мастеру

• Какие параметры вышли за допуск до регулировки?
• Какие соединения регулировались?
• Все ли доступные параметры удалось привести в норму?
• Почему остались красные значения?
• Есть ли значительная разница между сторонами?
• Нужно ли ремонтировать подвеску или рулевое управление?
• Проверялось ли положение руля после работ?

Проверка и регулировка по результатам распечатки

Если требуется только узнать состояние геометрии, выполняют проверку сход-развала. Когда измеренные регулируемые параметры выходят за допуск, на исправном автомобиле выполняют регулировку углов установки колёс.

Распечатку полезно сохранить или сфотографировать. При следующем ремонте или ударе колеса она позволит сравнить значения и понять, какие параметры изменились со временем.
