Реле щёлкает, но потребитель не работает: как проверяют контакты и подбирают замену

При включении слышен отчётливый щелчок реле, но потребитель молчит. Частый вывод — реле исправно, ведь оно сработало. Однако звук показывает перемещение механизма, а не подтверждает нормальную передачу тока через силовые контакты и всю цепь до потребителя.

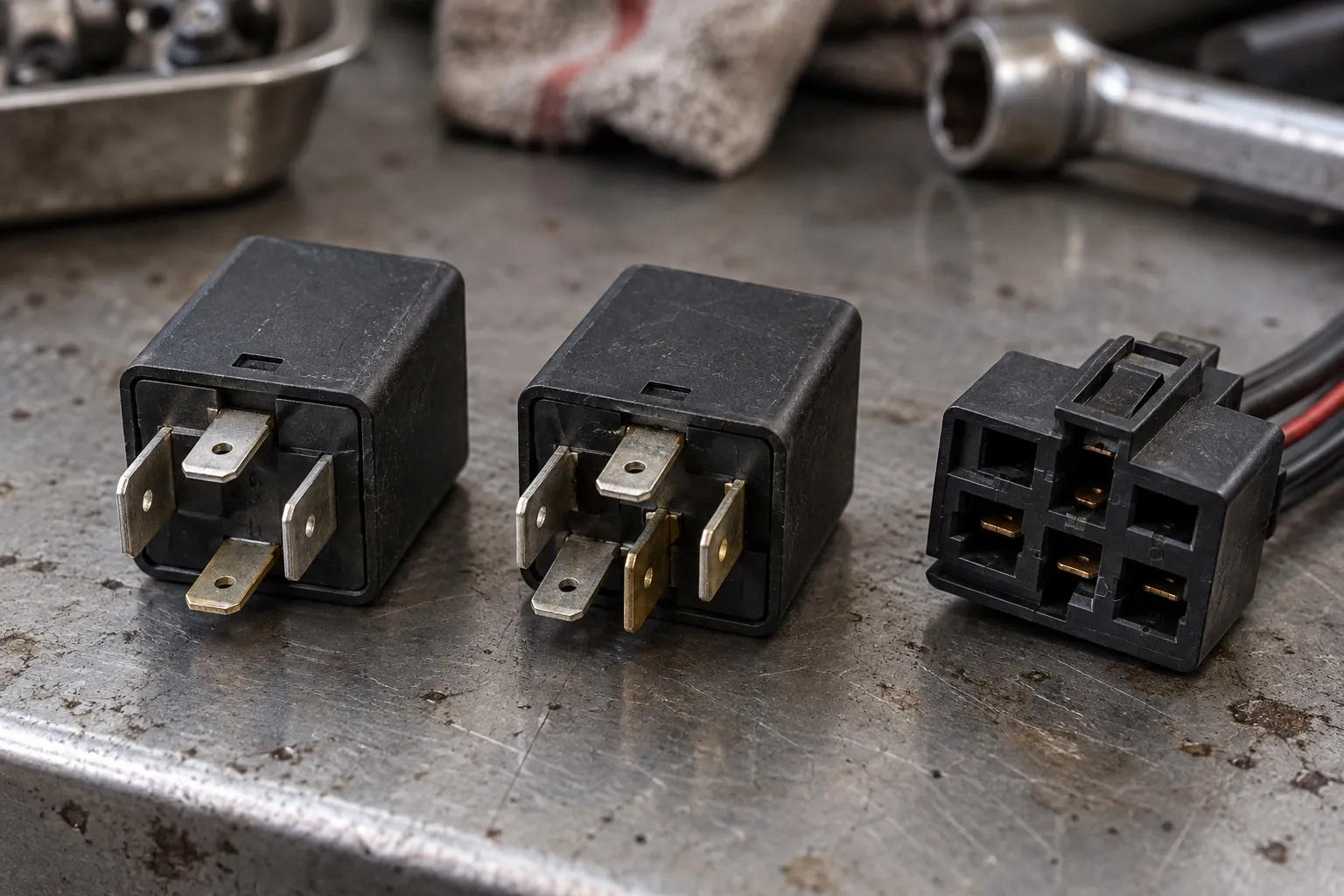

Не менее частая ошибка — поставить похожее реле из соседнего гнезда. Совпавшие размеры и количество выводов не доказывают электрическую совместимость. До перестановки нужно знать назначение контактов, характеристики и внутреннее исполнение обеих деталей.

Катушка и силовые контакты выполняют разные задачи

У обычного электромагнитного реле управляющая цепь воздействует на катушку, а контакты коммутируют другую цепь. Поэтому исправное срабатывание механизма не исключает износа контактной пары. При этом отсутствие работы потребителя может быть связано вообще не с реле.

Проверяют всю последовательность: есть ли команда, подведено ли силовое питание, что происходит на выходе и доходит ли оно до нагрузки. Если на входе питания нет, замена щёлкающего реле не решает исходную проблему.

Что означает щелчок

Один звук помогает определить момент включения, но его нужно связать с нужным элементом. В монтажном блоке могут одновременно работать несколько реле. Щелчок соседней детали легко принять за подтверждение нужной цепи, особенно если корпус закрыт.

Также уточняют характер проявления: одиночное включение, частые повторные щелчки или отказ после прогрева. Эти наблюдения направляют проверку управления и питания. Они не являются самостоятельным способом определить контактное сопротивление или допустимую нагрузку.

Почему измеряют при работе потребителя

Напряжение без нагрузки может присутствовать через соединение, которое плохо передаёт ток в рабочем режиме. Поэтому состояние силовой части оценивают подходящими измерениями при предусмотренных условиях. Проверка одной непрерывности снятого реле не всегда раскрывает рабочий дефект.

Сопоставляют вход и выход, состояние питания потребителя и его обратной цепи. Это помогает разделить реле, проводку и сам прибор. Если двигатель вентилятора заклинил, новая коммутационная деталь не устраняет механическую причину повышенной нагрузки.

Колодка реле тоже может быть неисправна

Осматривают посадочные контакты, фиксацию выводов, следы нагрева и коррозии. Потемневшее или деформированное гнездо требует оценки, а не только установки новой детали. Иначе новый вывод оказывается в том же повреждённом соединении.

Проверяют, не разжаты ли контакты после прежних вмешательств. Признак плохого соединения может проявляться при движении жгута или прогреве. Но раскачивание реле на работающем автомобиле не заменяет контролируемую проверку и способно повредить колодку.

Какие данные нужны для замены

• Напряжение и характеристики управляющей катушки.
• Схема и назначение выводов.
• Тип контактов и режим их работы.
• Допустимая нагрузка для соответствующего потребителя.
• Наличие диода, резистора или другого внутреннего элемента.

Сравнивают маркировку и каталог, а не только число металлических ножек. Реле с переключающим контактом и реле с двумя выходами могут выглядеть похоже. Без схемы нельзя считать одинаковым любой пятиконтактный корпус.

Зачем учитывать диод и резистор

В каталогах HELLA есть исполнения с подавлением выброса напряжения резистором и диодом. Эти элементы относятся к управляющей цепи и влияют на требования к подключению. В варианте с диодом особенно важно соблюдать предусмотренную полярность.

Нельзя автоматически заменять исполнение с защитным элементом любым реле без него или выбирать между диодом и резистором по наличию в магазине. Совместимость определяет схема автомобиля. Даже если потребитель включился, это не подтверждает правильность замены во всех режимах.

Почему большой ток на корпусе не решает всё

Числовое обозначение нагрузки оценивают вместе с типом потребителя и условиями, к которым оно относится. Мотор, лампа и другая нагрузка могут предъявлять разные требования при включении. Поэтому выбор по самому большому числу не заменяет подходящую спецификацию.

Также остаются ограничения проводки и колодки. Более мощное на вид реле не увеличивает допустимую нагрузку существующего провода. Если цепь перегружена дополнительным оборудованием, сначала исправляют её построение, а не усиливают одну деталь.

Когда источник проблемы находится в управлении

Реле может оставаться включённым из-за команды или постороннего питания, хотя его контакты исправны. Такой сценарий рассмотрен в статье о зажигании, которое не выключается после извлечения ключа. Замена реле не отменяет продолжающуюся команду.

Если вместо отказа включения постоянно сгорает защита, полезен материал о перегорающих предохранителях. В этих случаях поиск не ограничивается контактами: нужно понять нагрузку и причину превышения допустимого режима.

Что не стоит делать для проверки

Не замыкайте случайные гнёзда колодки и не оставляйте перемычку вместо реле. При запахе перегретой изоляции или оплавлении питание повреждённой цепи прекращают.

Обход контактов может включить потребитель, но не оценивает нормальную работу управления и защиты. Для диагностики применяют схему и подходящий способ измерения, позволяющий получить результат без постоянной переделки цепи.

Как подтверждают исправление

После ремонта проверяют включение и отключение в нужных режимах, состояние соединения под нагрузкой и отсутствие прежнего проявления. Если отказ возникал после прогрева, короткое включение холодной системы не закрывает этот вопрос.

По такой жалобе доступна диагностика электрики ВИСТ. При обращении назовите потребитель и условия отказа: щелчок — полезное наблюдение, но окончательный вывод строится на проверке обеих цепей реле.
