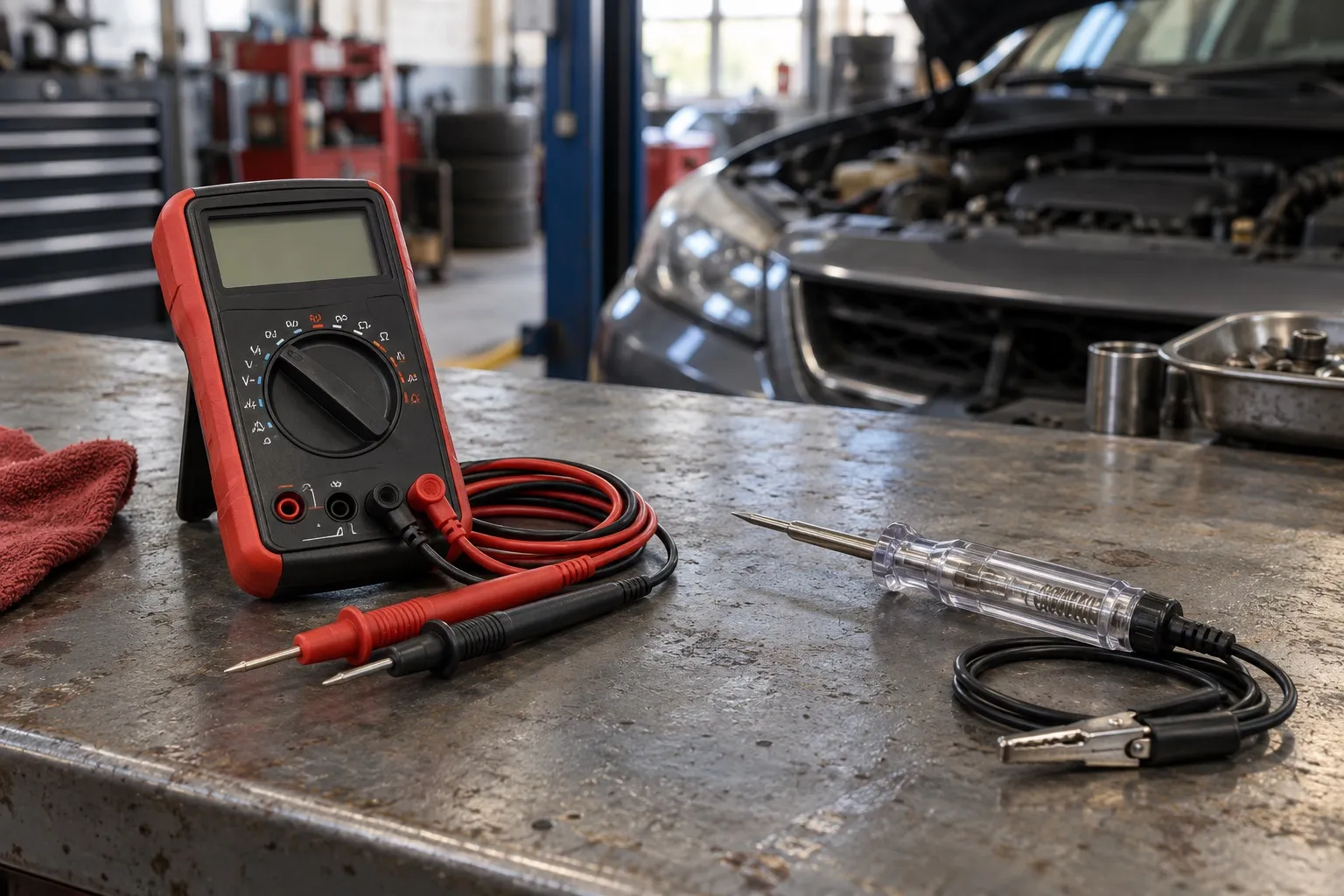

Контрольная лампа или мультиметр: чем безопасно проверять современную автомобильную цепь

На разъёме есть напряжение, но моторчик не включается. Один совет — взять контрольную лампу, другой — пользоваться только мультиметром. Оба прибора имеют свою область применения, а ошибка возникает, когда метод выбирают до выяснения назначения контакта.

Силовое питание, выход электронного блока и линия обмена данными не проверяются одинаково. Нельзя касаться неизвестного вывода лампой только потому, что разъём находится в автомобиле с обычной бортовой сетью. Начальная задача — найти цепь на схеме и понять, какой сигнал ожидается.

Что делает ламповый пробник

Обычная лампа при подключении потребляет ток. В подходящей силовой цепи такая нагрузка способна выявить соединение, которое показывает напряжение без потребителя, но плохо передаёт энергию. Однако мощность лампы и способ подключения должны соответствовать допустимой процедуре.

Для малоточного сигнального вывода эта же нагрузка может оказаться чрезмерной. Производитель измерительной техники Fluke отдельно предупреждает о риске повреждения электронных цепей контрольными лампами. Поэтому привычный пробник для простого освещения нельзя считать универсальным инструментом современного автомобиля.

Чем отличается мультиметр

При измерении напряжения подходящий высокоомный прибор мало нагружает проверяемый участок. Это полезно для многих электронных цепей. Но показание на отключённом разъёме ещё не доказывает, что провод и контакт способны питать работающий узел: условия без нагрузки отличаются от рабочего режима.

Нужно также проверить выбранную функцию и гнёзда прибора. Измерение напряжения, сопротивления и тока — разные подключения. Ошибка режима способна сделать даже хороший мультиметр неподходящим инструментом для текущей проверки; безопасность определяется не одним названием прибора.

Почему напряжение есть, а мощности нет

Представим питание электромотора через ухудшившийся контакт. При отсоединённом моторе измерение выглядит правдоподобно. После команды включения ток возрастает, и на дефектном участке возникают потери. Проверка в работе позволяет увидеть то, что не проявлялось при простом касании щупами пустого разъёма.

Такой результат не означает, что нужно сразу подключать большую лампу вместо мотора. Сначала устанавливают допустимость нагрузки и способ доступа. Иногда информативнее измерить падение напряжения на участке при штатно подключённом потребителе, не подменяя его случайным устройством.

Питание датчика и цифровая связь

Опорная линия датчиков имеет своё назначение и ограничения. Одновременные ошибки нескольких датчиков могут указывать на общий участок, но проверять его пробником для силовой цепи нельзя. Эта ситуация подробнее разобрана в статье об общей линии питания датчиков.

В цифровой линии важна форма и последовательность сигнала. Одно усреднённое число мультиметра не описывает обмен данными целиком. Для конкретного этапа могут требоваться осциллограф и предусмотренный диагностический метод. Наличие цифры на дисплее не равно подтверждённой исправности связи.

Почему светодиодный пробник тоже нужно знать

Под словом «контролька» продают разные устройства: простую лампу, светодиодный индикатор и активный прибор с дополнительными функциями. Их входные характеристики и влияние на цепь отличаются. Определять пригодность по яркости или цвету корпуса нельзя — нужны характеристики конкретной модели.

Особенно важно различать измерение и подачу внешнего питания. Прибор, способный активировать потребитель, может повредить подключённый блок при неверном выборе контакта. Такая функция не используется для угадывания назначения проводов, даже если её рекламируют как быструю диагностику.

Как организуют проверку разъёма

Выбирают предусмотренный доступ к контакту и подходящий переходник. Толстый щуп может разжать гнездо, а прокол изоляции оставить место для влаги. После измерения исправная до проверки цепь не должна получить новый механический дефект. Сохранность контакта столь же важна, как снятое показание.

Если сканер не видит блоки, диагностический разъём не превращается в удобное место для экспериментов. Порядок поиска приведён в статье о питании OBD и диагностическом шлюзе. Случайные перемычки и подача питания на неизвестные выводы недопустимы.

Какие вопросы снимают неоднозначность результата

• Измеряли ли цепь с подключённым потребителем или без него?
• Какая команда должна была включить узел в этот момент?
• Относится контакт к питанию, массе или сигналу?
• Соответствует ли режим прибора этой проверке?
• С чем сравнивают полученное значение по документации?

Если эти условия неизвестны, заключение «питание исправно» преждевременно. Но и отсутствие ожидаемого напряжения не всегда означает обрыв: управляемый выход может быть выключен в текущем режиме. Измерение оценивают вместе с командой и схемой, а не отдельно от работы системы.

Пиротехнические цепи ремней и подушек не проверяют бытовыми пробниками или обычной прозвонкой. Для остальных неисправностей можно уточнить диагностику электрики ВИСТ: подходящий прибор выбирают после определения цепи, чтобы проверка дала полезный результат и не создала новый отказ.
