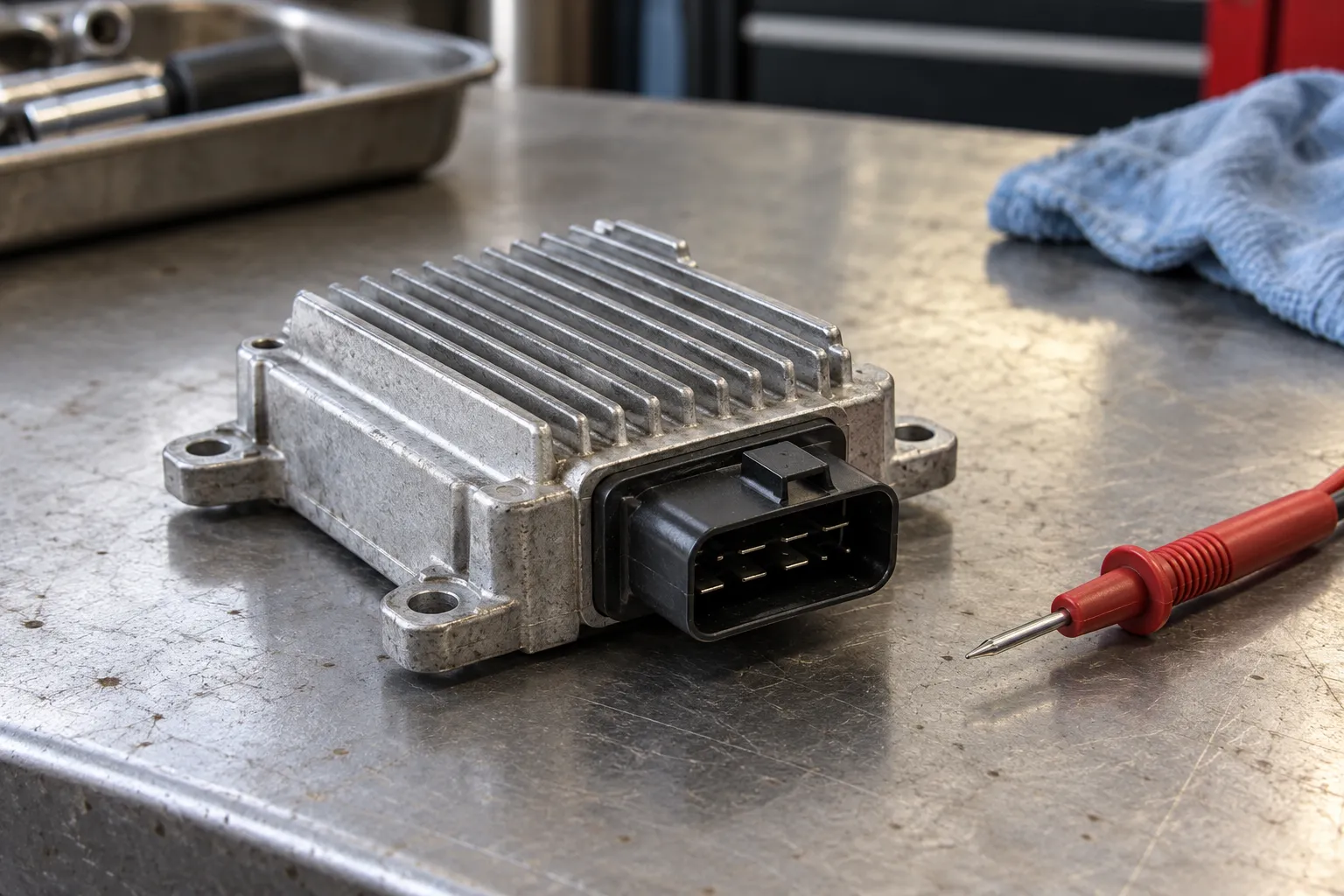

Блок управления бензонасосом: как проверяют неисправность и подбирают замену

Двигатель теряет тягу, а проверка показывает недостаточное давление топлива. Замена бензонасоса кажется очевидной, но на некоторых автомобилях его производительностью управляет отдельный электронный модуль. Неисправность может находиться в насосе, его контроллере или внешних цепях. Чтобы выбрать нужную деталь, сопоставляют команду двигателя, выход блока и фактическую подачу топлива.

Отдельный контроллер или обычное реле

Сначала по схеме конкретного автомобиля определяют устройство питания насоса. Реле обычно включает или отключает силовую цепь, тогда как отдельный контроллер может регулировать работу насоса по запросу электронного блока двигателя. Наличие такого узла не следует выводить только из возраста машины или типа впрыска.

Важно не путать электронный контроллер с погружным топливным модулем в баке. Последний может объединять насос, датчик уровня и другие детали. Когда в разговоре предлагают «поменять модуль», полезно уточнить, какой именно узел имеется в виду и какое отклонение найдено в его работе.

В системе подачи по потребности насос не обязан постоянно работать с максимальной производительностью. Поэтому изменение его звука или электрического режима может быть штатным. Общие признаки неисправности бензонасоса помогают описать жалобу, но не отличают сами по себе неисправный силовой контроллер от исправного, который выполняет полученную команду.

Расположение блока и способ его связи с электроникой различаются. Для диагностики нужны схема и идентификация установленной версии. Нельзя назначать распиновку по похожему разъёму или считать любой металлический корпус рядом с баком искомым узлом. Данные детали сопоставляют с комплектацией автомобиля.

Как сопоставляют команду, выход и давление

Проверка начинается с питания и обратной цепи самого контроллера. Наличие напряжения без нагрузки не всегда показывает качество соединения во время работы. Если блок получает нестабильное питание, оценивать его силовой выход как самостоятельный дефект преждевременно. Точки измерения выбирают по применимой схеме.

Затем выясняют, поступает ли запрос на работу насоса и соответствует ли он текущему режиму. Отсутствие команды не равно отказу выходной части контроллера: нужно установить, почему управление не разрешено или запрос не доходит. Если команда есть, её сопоставляют с реакцией силового выхода и насоса.

При широтно-импульсном управлении питание подаётся импульсами. Простое усреднённое показание мультиметра не описывает их форму и длительность, поэтому его нельзя автоматически сравнивать с постоянными 12 В. Для заключения учитывают предусмотренный сигнал и условия измерения, а не только одну цифру на приборе.

Одновременно оценивают потребление насоса и создаваемое давление в требуемом контуре. На двигателе с двумя ступенями подачи важно различать низкую и высокую стороны. Параметр давления в рампе не заменяет все сведения о работе насоса в баке, а показание датчика должно соответствовать проверяемому участку.

Полезно понимать результат как последовательность: что было запрошено, что выдал блок и что получилось в топливной системе. Если один из этих этапов неизвестен, вывод о неисправности контроллера остаётся неполным. Значения сравнивают в одном режиме, особенно когда жалоба возникает лишь под нагрузкой или после нагрева.

Что способно имитировать отказ блока

Повреждённая проводка между контроллером и насосом может нарушать подачу при работоспособном электронном модуле. Неисправный насос тоже способен создавать ненормальную нагрузку на выход. Установка другого блока без выяснения состояния цепи не отвечает на вопрос, почему предыдущая система перестала работать.

Отдельное направление — достоверность сведений о давлении. Если управление опирается на ошибочный сигнал датчика, поведение системы нельзя оценивать так, будто измеренное значение заведомо верно. Проверяют согласованность данных по процедуре автомобиля, а не назначают одновременно замену всех связанных компонентов.

Motorservice в бюллетене SI 1731 перечисляет наряду с контроллером и другие причины жалобы: насос, проводку, датчик давления и ограничения подачи. Это важная граница диагностики: код с упоминанием управления насосом указывает направление проверки, но сам по себе не доказывает отказ конкретной электронной детали.

После недавнего ремонта дополнительно сверяют установленный насос и блок. Физически подходящий разъём ещё не подтверждает электрическую совместимость. Информация о заменённых деталях и моменте появления симптома позволяет проверить подбор до того, как считать новую деталь неисправной.

Как подбирают замену и проверяют результат

Контроллер выбирают по каталожной применимости и версии для двигателя. Его характеристики могут быть связаны с конкретной системой подачи. Правило «такой же корпус — значит подойдёт» здесь недостаточно; допустимые замены номера и программной версии сверяют по актуальным данным, не назначая любую более новую версию универсально.

На некоторых автомобилях предусмотрено обучение или другая процедура ввода модуля в работу. Её необходимость устанавливают для данного исполнения. Простое подключение не заменяет требуемую процедуру, но обязательное программирование всех без исключения блоков тоже нельзя обещать без основания.

После замены возвращаются к исходному режиму проверки: оценивают управление, питание и фактическую подачу. Если прежде мотор терял тягу при определённых условиях, один успешный запуск не подтверждает устранение причины. Повторный контроль должен объяснять исчезновение первоначального отклонения.

Для обращения на сайте ВИСТ представлена диагностика автоэлектрики. При записи сообщите двигатель, симптомы и номера ранее заменённых узлов; доступность проверок конкретного контроллера уточняют у исполнителя.

Важно: не подавайте питание напрямую на неизвестный выход и не обходите штатное отключение подачи топлива. На некоторых машинах насос включается при открытии двери, поэтому выключенное зажигание не означает безопасно обесточенный узел.
