Проекционный дисплей не виден водителю: настройки положения, очки или неисправность HUD

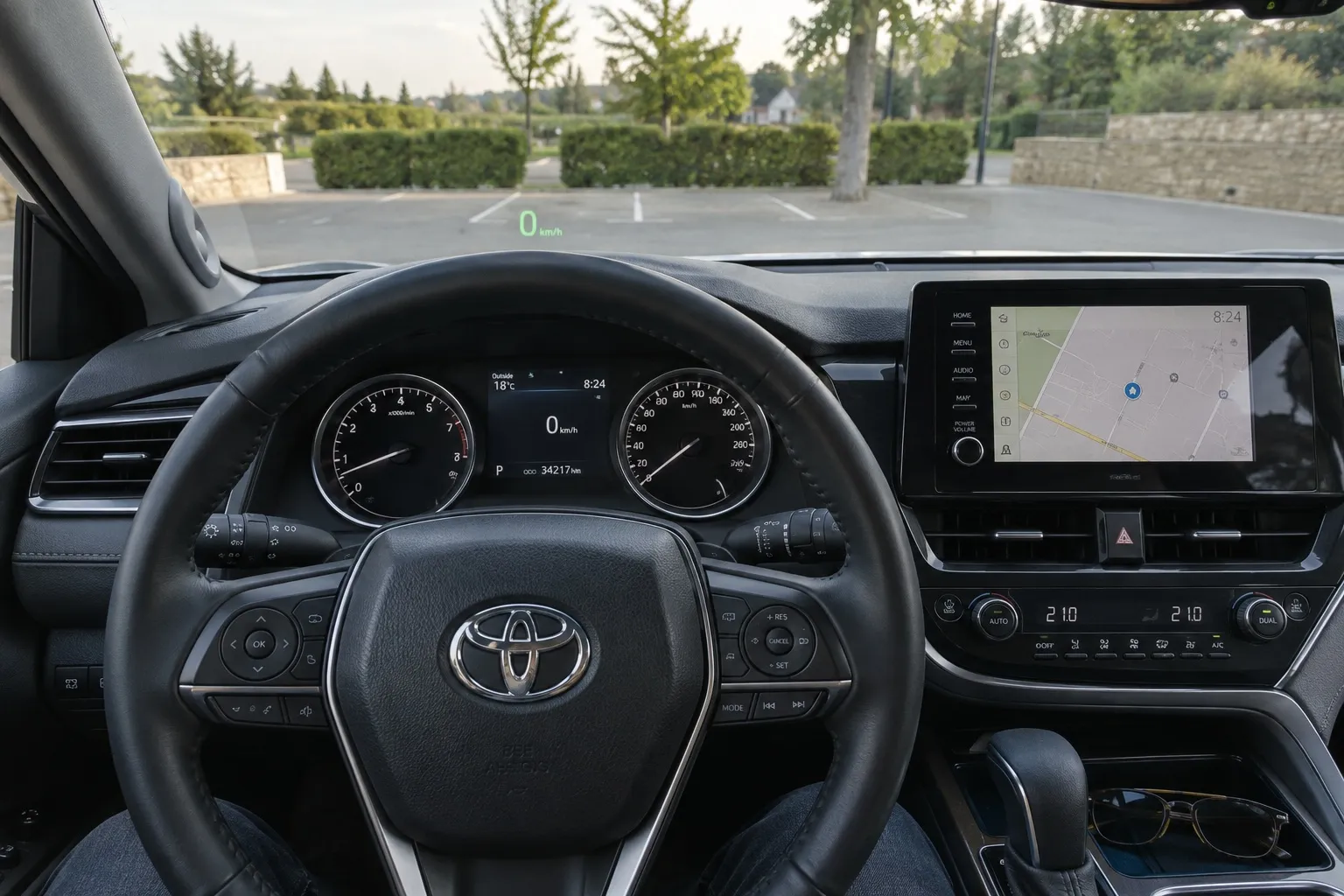

На приборной панели всё работает, а проекционный дисплей будто исчез. Другой водитель при этом видит изображение, либо оно возвращается без солнечных очков. Прежде чем подозревать неисправность HUD, проверяют условия наблюдения и штатные настройки.

Нужно отличать отсутствие картинки от тусклого, обрезанного или смещённого изображения. Если отображается скорость, но нет подсказки навигации, оптическая часть уже способна формировать хотя бы часть информации. Полный отказ и отсутствие отдельного содержимого требуют разных проверок.

Почему положение водителя имеет значение

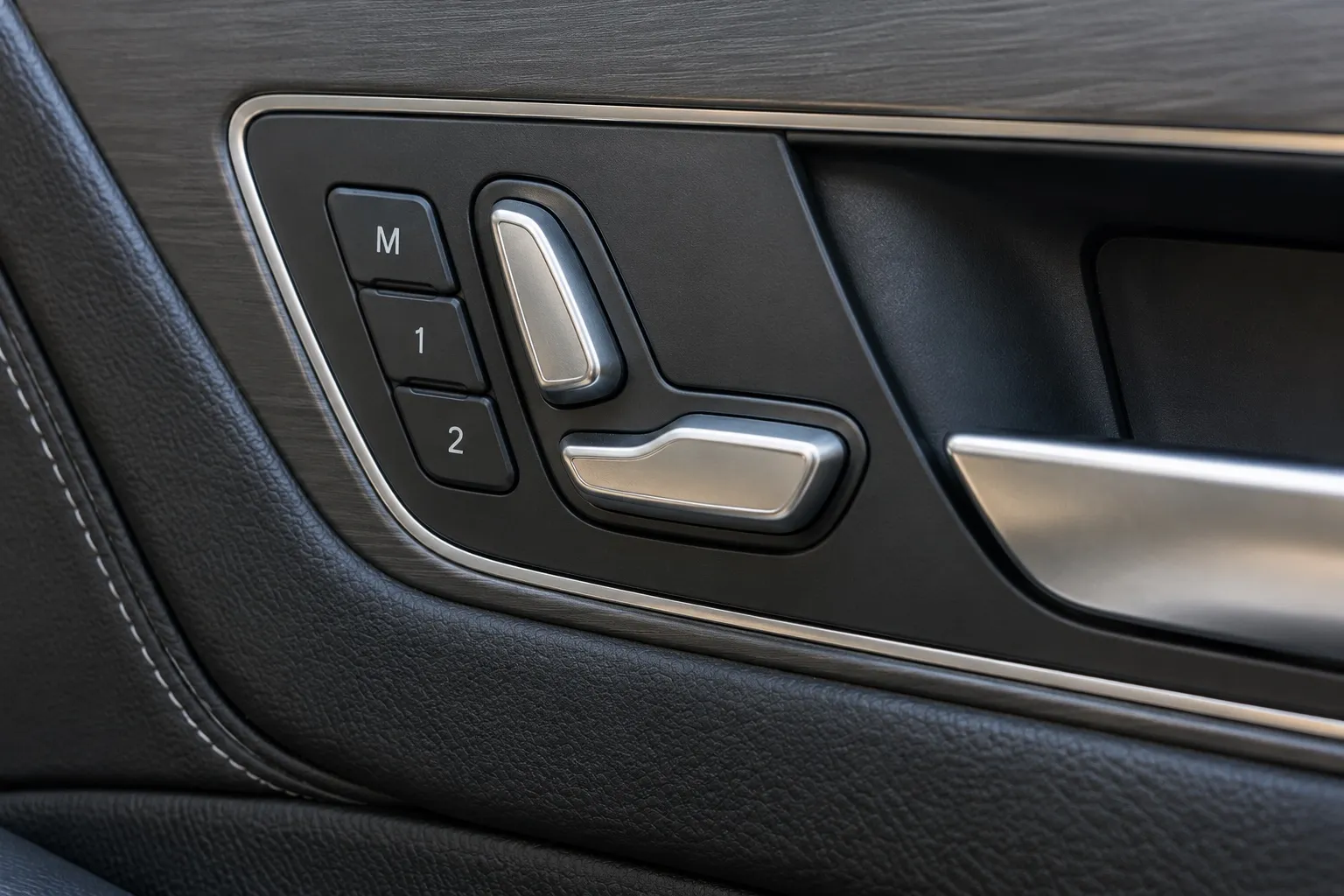

BMW указывает положение сиденья среди факторов, влияющих на видимость проекции. После смены водителя, регулировки высоты кресла или спинки изображение может оказаться в другом положении относительно глаз. Сначала занимают нормальную посадку, затем используют доступную настройку HUD.

Не стоит подстраивать посадку в неудобное положение только ради поиска картинки. Управление педалями, рулём и обзор должны оставаться нормальными. Регулировка самой проекции предназначена для согласования изображения с положением водителя в пределах возможностей системы.

Что проверить в меню

Уточняют, включён ли дисплей, какой уровень яркости выбран и доступна ли настройка положения. Названия пунктов и набор регулировок различаются. Если автомобиль поддерживает профили, проверяют активные настройки, не предполагая заранее, что сохранились параметры прежнего водителя.

В руководстве Mazda отмечено, что после снятия батареи или при низком напряжении положение может отклониться. Поэтому появление жалобы после отключения питания ещё не доказывает повреждение проектора. Но повторяющиеся сбросы без вмешательства требуют отдельной оценки.

При общих проблемах электропитания полезна статья о проверке аккумулятора. Одной потерянной настройки недостаточно, чтобы сразу покупать новую батарею или сам HUD.

Как влияют солнечные очки

Поляризационные фильтры способны уменьшать видимость определённых дисплеев; это прямо отмечают Mazda и BMW. Поэтому сравнение с очками и без них на неподвижной машине полезно до разборки. Результат относится к видимости, а не автоматически к исправности всех режимов устройства.

Если картинка исчезает только с конкретными очками, замена блока может не изменить ситуацию. Важно также отделить слабую проекцию от блика на стекле. Проверку проводят в сопоставимом освещении, не снимая очки и не меняя посадку во время управления.

Что может перекрывать оптический путь

Осматривают доступную наружную зону выхода изображения: не лежат ли предметы, нет ли наклеек или загрязнения. Для проекции на стекло учитывают и его чистоту. BMW перечисляет эти факторы отдельно, поскольку они могут мешать увидеть исправно формируемое изображение.

Очистку выполняют по руководству без давления и неподходящих растворителей. Нельзя вводить инструмент в окно проектора или снимать защитную поверхность как обычную крышку. У выдвижных систем не следует вручную тянуть отражающий элемент, если такое действие не предусмотрено.

Почему днём и ночью результат различается

Окружающее освещение влияет на заметность картинки. Следует проверить, не перекрыт ли предусмотренный датчик и как выставлена яркость. Но отсутствие изображения при любых условиях нельзя бесконечно объяснять солнечной погодой.

Полезно описать, виден ли хотя бы контур или часть символов, меняется ли результат в тени и одинаков ли он для разных водителей. Фото на телефон не всегда передаёт то, что видит глаз: различия снимка и наблюдения сами по себе не доказывают дефект.

Когда переходят к диагностике HUD

Если настройки и внешний оптический путь проверены, а изображение не появляется, исследуют питание, связь и предусмотренное управление устройством. Работа приборного щитка не подтверждает исправность отдельного проектора. Состав проверок зависит от комплектации.

Сохранившееся меню мультимедиа также не является полной проверкой смежных функций. Различие между активным экраном и исправным выходным трактом показано на примере аудиосистемы без звука. Однако её причины нельзя механически переносить на HUD.

Если картинка есть, но она двоится

Это отдельная жалоба. Особенно важно сообщить о замене лобового стекла или работах с панелью. Простое увеличение яркости не объясняет появление второго контура и не подтверждает подходящую оптическую конфигурацию.

В рамках проверки отсутствующего изображения не нужно одновременно менять стекло и проектор наугад. Сначала определяют, какой именно дефект наблюдается. Разделение жалоб помогает не потерять исходную причину среди последующих регулировок.

Какие наблюдения передать специалисту

• Нет всей картинки или только отдельных данных.
• Видна ли проекция без очков и другому водителю.
• Менялась ли посадка или настройка положения.
• Были ли отключение батареи и работы со стеклом.
• Есть ли сообщения на панели или сбои других экранов.

Настраивайте HUD только после остановки и не ищите изображение, отвлекаясь от дороги. Возможность проверки можно уточнить через диагностику автоэлектрики ВИСТ. До ремонта пользуйтесь исправными штатными приборами; если недоступны и они, ситуацию оценивают уже как более широкий отказ индикации.
