После замены лобового стекла проекция HUD двоится: почему важен специальный слой стекла

До замены лобового стекла цифры проекционного дисплея были чёткими, а после появились два контура. При этом обычный вид на дорогу может оставаться нормальным. Такая жалоба требует проверки совместимости стекла с HUD: для системы с отражением на ветровом стекле оно является частью оптики.

Речь именно о штатной проекции на лобовое стекло. Дисплей с отдельной выдвижной прозрачной пластиной устроен иначе, и переносить на него все выводы нельзя. Сначала определяют, на какой поверхности формируется изображение в конкретной машине.

Откуда берётся второй контур

Свет проектора может отражаться от нескольких оптически значимых поверхностей многослойного стекла. Если отражения не совмещаются должным образом, водитель видит дополнительный контур. Разница особенно заметна на контрастных цифрах и тонких линиях символов.

Saint-Gobain Sekurit описывает решения с согласованной геометрией стёкол и клиновидной промежуточной плёнкой. Однако утверждение, что любое HUD-стекло обязательно имеет одинаковую клиновидную плёнку, неверно: AGC представляет и другие оптические решения. Подбирать замену нужно по системе автомобиля.

Почему подходящего размера недостаточно

Стекло может встать в проём, иметь нужный цвет и крепление зеркала, но не поддерживать конкретный HUD. В каталоге отдельно учитывают проекцию, датчики, обогрев и другие особенности. Совпадение одного признака не подтверждает все остальные.

Проверяют артикул фактически установленной детали и её применимость к комплектации машины. Надпись бренда на стекле сама по себе этого не доказывает. У одного производителя есть разные исполнения для внешне одинакового кузова.

Как описать дефект

Полезно уточнить, двоятся ли все символы, меняется ли расстояние между контурами при обычной регулировке и виден ли дефект без солнцезащитных очков. Проверку выполняют на неподвижном автомобиле с привычным положением сиденья.

Снимок может помочь показать раздвоение, но камера снимает из другой точки и не всегда передаёт ощущение водителя. Поэтому хорошая фотография не отменяет непосредственного осмотра. Не следует искать положение головы, при котором дефект едва заметен, и считать это восстановлением штатной работы.

Сначала исключают поверхностные помехи

Осматривают чистоту внутренней стороны стекла в зоне проекции, отсутствие оставшейся защитной плёнки и следов средств ухода. Проверяют, не закрыт ли выход проектора посторонним предметом. Очистку выполняют разрешённым для поверхности способом.

Грязная плёнка на поверхности и несовместимая оптика могут ухудшать изображение по-разному. Если после аккуратной очистки второй устойчивый контур сохранился, повторное нанесение составов не является следующим логичным шагом. Нужно перейти к проверке детали и монтажа.

Что проверяют в положении стекла

Даже нужное исполнение требует правильной установки в проём. В материалах Sekurit Service отмечается значение посадки стекла для качества HUD. Оценивают предусмотренное положение и геометрию монтажа по данным автомобиля, а не пытаются сдвигать уже вклеенную деталь вручную.

Если при работах затрагивали проектор или его крепление, это тоже учитывают. Но начинать со случайной регулировки внутренних винтов дисплея не следует: можно добавить новый дефект и потерять исходное положение. Сначала проверяют то, что действительно менялось.

Чего можно ожидать от настроек

Штатное меню может позволять изменять высоту, наклон и яркость изображения. Эти функции помогают расположить проекцию в рабочей зоне для водителя. Они не превращают неподходящее стекло в совместимое с системой.

Если нормальный результат достигается только в неудобной позе или за пределами привычной посадки, жалоба не решена. Требования к дополнительной настройке после замены проверяют по документации конкретной модели: единой процедуры для всех HUD нет.

Двоение цифр и искажение дороги — разные жалобы

При выключенной проекции оценивают видимость реальных объектов через стекло. Если линии домов или дорожные ориентиры тоже искажаются, это отдельный повод проверить оптическое качество. В материале об ограничениях полировки стекла объясняется, почему локальная обработка не является универсальным исправлением.

Не нужно полировать область HUD или наклеивать случайную отражающую плёнку ради совмещения цифр. Такие действия не подтверждают совместимость и могут ухудшить обзор. Дополнительные решения допустимы только там, где они предусмотрены изготовителем самой системы.

Что должно быть проверено после устранения причины

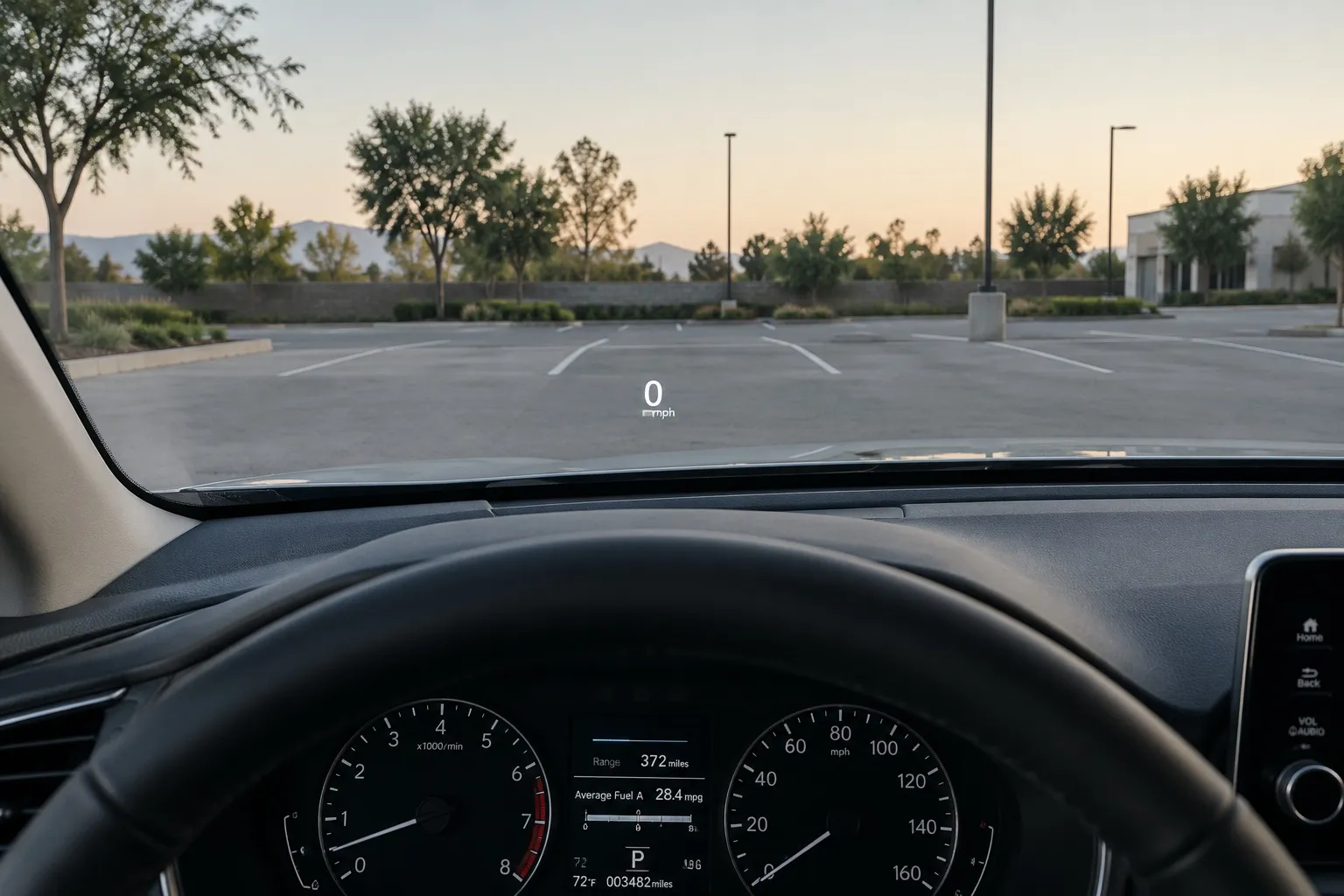

На стоянке оценивают читаемость проекции из нормального положения водителя и работу штатных регулировок. Отдельно проверяют связанные со стеклом функции. Исправный HUD не подтверждает правильную работу камеры помощи водителю: этому посвящена статья о камере ADAS после замены стекла.

На сайте ВИСТ есть вклейка лобового стекла; при подборе сразу указывают наличие HUD. Если дефект мешает следить за дорогой, не проводят проверку в движении. При сохранённом нормальном обзоре отвлекающую проекцию можно временно отключить штатным способом, но это не заменяет выяснение причины.
