MirrorCam грузовика: почему линия конца прицепа и поворот изображения требуют проверки

На экране MirrorCam конец полуприцепа виден, но нанесённая линия проходит в другом месте. Или при повороте изображение меняет положение, хотя водитель не трогал настройку. Эти ситуации нужно разделять: неверный ориентир, предусмотренная работа системы и неисправность видеотракта внешне могут вызвать одинаковое недоверие к картинке.

Разбор относится к наружной системе MirrorCam грузовиков Mercedes-Benz в описанном изготовителем исполнении. Функции и управление сверяют с руководством конкретного автомобиля. Камера заднего хода, салонное видеозеркало и другие системы замены зеркал не обязаны работать по той же схеме.

Что показывают вертикальные экраны

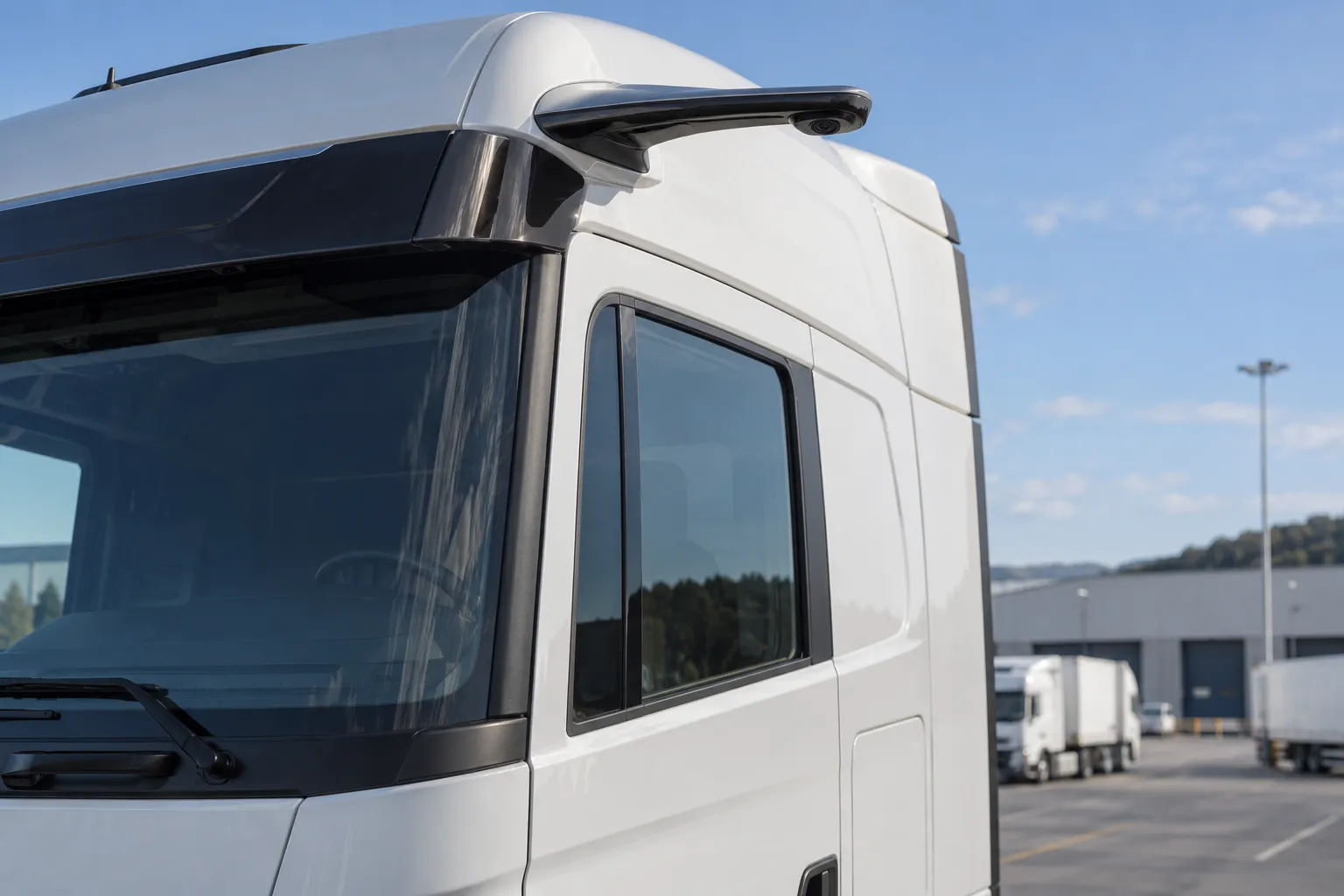

Daimler Truck описывает MirrorCam с наружными камерами и двумя вертикальными мониторами в кабине. Изображение разделено на основное и широкоугольное поля. В предусмотренных режимах меняется вид для маневрирования, а при повороте состава кадр с внутренней стороны поворота следует за концом полуприцепа.

Поэтому оценивать систему только по привычному виду обычного зеркала неверно. Сначала уточняют, какая часть экрана используется и какой режим выбран. Один и тот же предмет может выглядеть иначе в другом поле, без поломки камеры или монитора.

Линия должна соответствовать реальному составу

В описании изготовителя водитель задаёт ориентир конца автомобиля перед поездкой. Если система обнаруживает смену прицепного звена, мигающая линия напоминает о возможном изменении длины. Необходимость перенастройки зависит от того, изменился ли фактический состав; сама линия не заменяет его проверки.

Например, после работы с одним полуприцепом подключили другой. Прежнее положение ориентира нельзя принять за правильное лишь потому, что изображение чёткое. Нужно сопоставить его с реальным задним концом на стоянке в условиях, предусмотренных руководством.

Как сформулировать замечание

• Конец прицепа виден, но линия расположена неверно.
• Часть прицепа выходит из ожидаемого поля при штатной смене вида.
• Изображение размыто или закрыто загрязнением.
• Экран темнеет, показывает помехи либо перестаёт обновляться.

Эти четыре описания ведут к разным проверкам. В первом случае начинают с соответствия ориентира и состава, во втором — с режима и предусмотренного поведения. Последние два требуют оценки качества или наличия видео, которую одной перестановкой линии выполнить нельзя.

Поворот кадра не равен повороту камеры вручную

Водитель замечает, что вид вдоль борта меняется вместе с положением автопоезда. Если это предусмотренная функция, пытаться постоянно возвращать картинку к прежнему положению не нужно. Важно установить, соответствует ли поведение выбранному режиму и исполнению системы.

Иная жалоба — изображение скачет без понятной связи с манёвром или остаётся неподвижным при изменении окружающей сцены. Здесь полезно записать условия и сторону, а не объединять всё под словом «поворот». Проверять сомнительный обзор пробным манёвром возле препятствия нельзя.

Что проверяют после смены прицепа

Сравнивают фактическую конфигурацию с той, для которой водитель проверял обзор ранее. Уточняют, виден ли задний конец с обеих сторон, какая линия используется как ориентир и не перепутано ли основное поле с широкоугольным. Изменение посадки водителя также учитывают при оценке удобства чтения экрана.

Настройки выполняют по руководству на неподвижном автомобиле. Люди не должны находиться в зоне возможного движения состава. Проверка не сводится к тому, чтобы визуально совместить линию с любым заметным углом кузова: нужен именно предусмотренный ориентир.

Если прежний прицеп снова подключён, не делайте вывод по одному его названию. Сверяют фактический вид состава и сохранённую настройку: между поездками водитель мог изменить ориентир для другого оборудования.

Когда причина находится в изображении

Если линия чёткая, а дорожная сцена мутная, это отличается от полного погасания монитора. Полезно отметить зависимость от дождя, освещения и загрязнения наружного окна камеры. Доступные поверхности осматривают без разборки и очищают только разрешённым способом.

Общие различия камеры и экрана рассмотрены в материале о плохом изображении цифрового салонного зеркала. Оттуда нельзя переносить на MirrorCam переключение в обычное отражение: наличие такого режима определяется конструкцией.

Почему сравнение с выносным зеркалом ограничено

У обычного зеркала направление обзора задают положением отражающего элемента и его выносом. В цифровой системе добавляются режим отображения и экранные ориентиры. Это меняет последовательность проверки, хотя задача водителя остаётся той же — видеть необходимое пространство вокруг состава.

Для механического решения есть отдельная статья о выносных зеркалах при буксировке широкого прицепа. Её рекомендации по креплениям не заменяют настройку наружной камеры грузовика.

Что считать результатом проверки

Должно быть понятно, какой вид выбран, с чем сопоставлен ориентир и сохраняется ли пригодное изображение. Если это установить не удалось, одной фразы «экран работает» недостаточно. При пропадании необходимого обзора манёвр прекращают и действуют по руководству автомобиля.
