Кнопка надстройки не выполняет команду: зачем грузовику интерфейс кузовостроителя

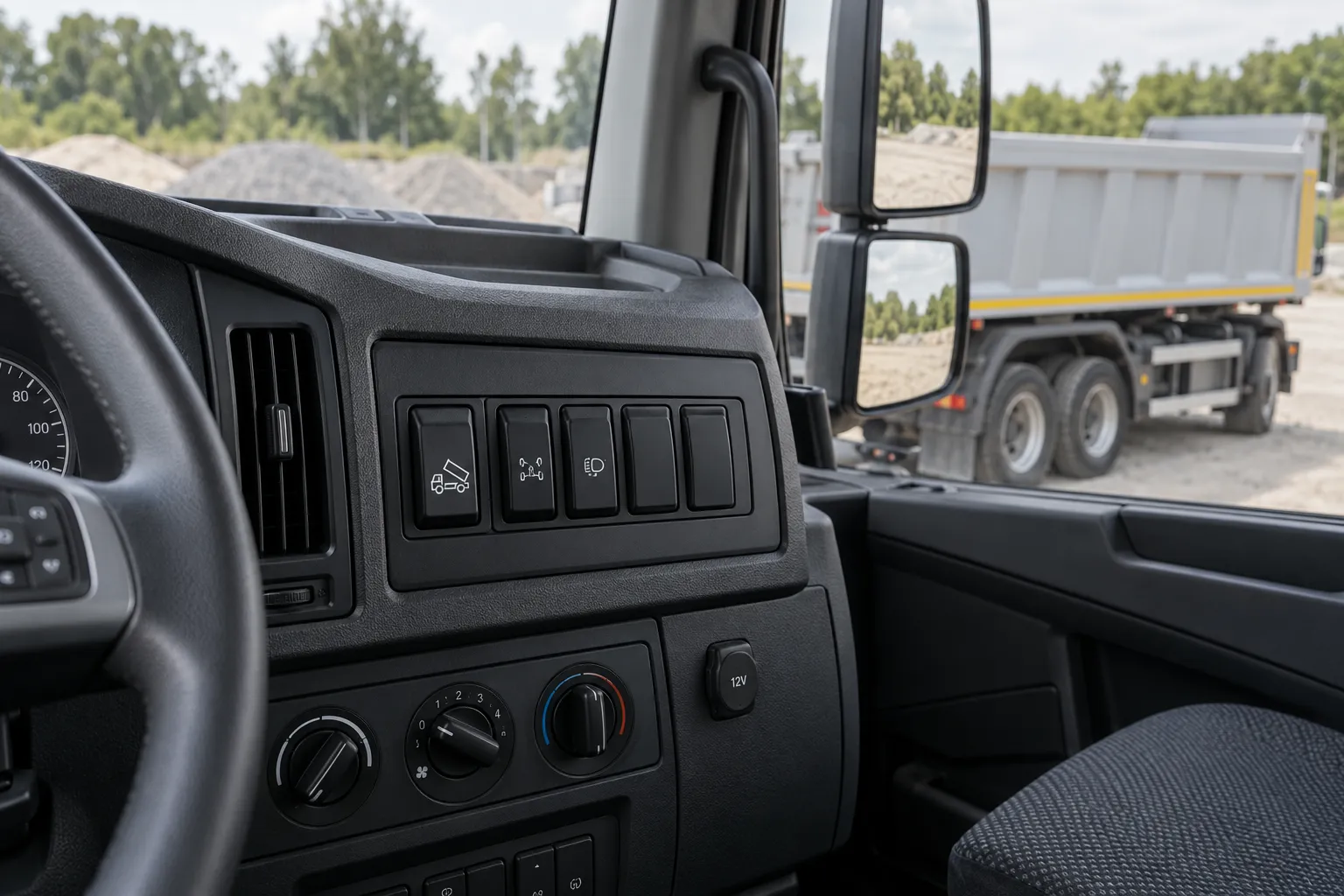

После нажатия кнопки надстройки ничего не происходит. При этом предохранители целы, а сам механизм раньше работал. У современного грузовика команда может проходить через интерфейс кузовостроителя, где учитываются сигналы шасси и заданная логика. Простой поиск провода «от кнопки к мотору» не всегда соответствует устройству автомобиля.

Проверка должна показать, на каком этапе исчезает действие: не распознаётся нажатие, не выполнено разрешение, не сформирован выход или не срабатывает исполнитель. Эти ситуации внешне дают одну неподвижную надстройку, но требуют разных решений.

Для чего нужен интерфейс надстройки

В документации Scania BCI описан как блок электрического управления функциями надстройки. Он получает сведения от других систем автомобиля и учитывает их при разрешении действий. Подключение может использовать физические входы и выходы либо предусмотренный обмен по сети.

Такое устройство позволяет связать функцию кузовного оборудования с состоянием шасси. Однако наличие блока не означает, что любая кнопка уже назначена на любую функцию. Нужно знать фактическую комплектацию и конфигурацию именно этого автомобиля.

Кнопка может подавать запрос, а не силовое питание

Если орган управления служит источником запроса, его нажатие ещё не включает нагрузку напрямую. Диагностика сначала подтверждает, увидела ли система требование. Затем выясняет, должно ли оно быть принято в текущем состоянии.

Поэтому щелчок кнопки или её подсветка не доказывают прохождение команды. Подсветка может лишь показывать состояние отдельной цепи. Важно сопоставить физическое действие и доступный сигнал, не подменяя одно другим.

Почему назначение контакта уточняют по конфигурации

Scania указывает, что определённые входы и выходы BCI могут получать назначение при настройке через BICT. В конфигурации задаются сигналы, электрические условия и связи между ними. Следовательно, номер контакта без сведений о настройке не всегда раскрывает его реальную функцию.

Это особенно важно после установки другой надстройки или замены блока. Схема от похожей машины может описывать иной набор действий. Если проверять выход, который в данной конфигурации используется иначе, исправный узел легко принять за отказавший.

Физическая цепь и сетевое сообщение

В бюллетене Scania за февраль 2025 года отдельно рассматриваются виртуальные сигналы взаимодействия с BCI. Такой обмен нельзя оценить как обычный провод, на котором при нажатии обязательно должно появиться постоянное напряжение. Сначала определяют тип сигнала.

Для физической цепи выбирают предусмотренное электрическое измерение, для сетевого обмена — подходящую диагностическую проверку. Попытка искать одинаковый признак на всех выводах не учитывает устройство интерфейса. Применимый метод определяется документацией и действующей конфигурацией.

Какие условия не дают выполнить запрос

По проекту надстройки устанавливают, какие разрешающие состояния необходимы для данной функции. Это должен быть конкретный перечень, а не предположение «наверное, мешает какой-то датчик». Затем сравнивают фактическое состояние и то, что видит управление.

Если условие физически выполнено, но не подтверждено системой, проверяют путь его сигнала. Если оно действительно не выполнено, отсутствие действия может быть правильной реакцией. Эти два случая нельзя лечить одинаковым отключением блокировки.

После изменения оборудования

Сверяют, какие компоненты, жгуты и настройки были изменены. Для интерфейса важны и подключение, и логика. Совпавший разъём нового блока не доказывает, что он содержит подходящую конфигурацию для установленного кузовного оборудования.

Полезно сохранить исходные сведения о проекте и обозначения заменённых частей. Это помогает проверить согласованность системы. Случайное копирование настроек с другого грузовика без сопоставления функций способно создать новое поведение вместо восстановления прежнего.

Когда команда есть, а механизм не действует

После подтверждения выхода переходят к исполнительной части: её питанию, соединениям и фактической реакции. Работа интерфейса и исправность силового агрегата — разные результаты. Диагностика должна связать их, а не остановиться на фразе «блок команду выдал».

Смежная ситуация рассмотрена в материале о щёлкающем реле без работы потребителя. Для надстройки тот же вопрос ставят по её схеме: дошло ли требуемое действие до нагрузки, а не только произошло ли срабатывание рядом.

Почему не обходят электронный выход

Подача питания на неизвестный контакт меняет условия работы и может обойти предусмотренную логику. Даже если механизм после этого ожил, штатная цепь не считается исправленной. Такое вмешательство не показывает, почему исходная команда не выполнялась.

Различие между целым предохранителем и состоянием электронного канала раскрыто в статье об отключённом силовом выходе. Но конкретную процедуру восстановления выбирают по грузовому интерфейсу, не перенося настройки легкового блока.

Какой результат подтверждает проверка

Нужна последовательность наблюдений: запрос распознан, разрешающие условия корректны, нужный выход формируется, исполнитель выполняет действие и останавливается предусмотренным способом. Если функция требует определённого состояния шасси, проверяют сохранение этого ограничения после ремонта.

На сайте есть диагностика электрооборудования грузовиков; для такой жалобы нужны также сведения о надстройке и её подключении. Не подавайте питание на неизвестные выводы и не обходите защитные условия ради запуска механизма.
