Дизель сильно встряхивает при выключении: когда проверяют противодрожащую заслонку

При выключении зажигания дизельный двигатель каждый раз резко вздрагивает. На некоторых моторах плавность остановки обеспечивает впускная противодрожащая заслонка: она кратковременно меняет подачу воздуха, уменьшая толчок. Но сильная вибрация не доказывает её поломку. Похожее ощущение дадут изношенные опоры двигателя, особенности холостого хода и другие нарушения, поэтому проверяют сам момент остановки и работу связанных узлов.

Зачем дизелю впускная заслонка

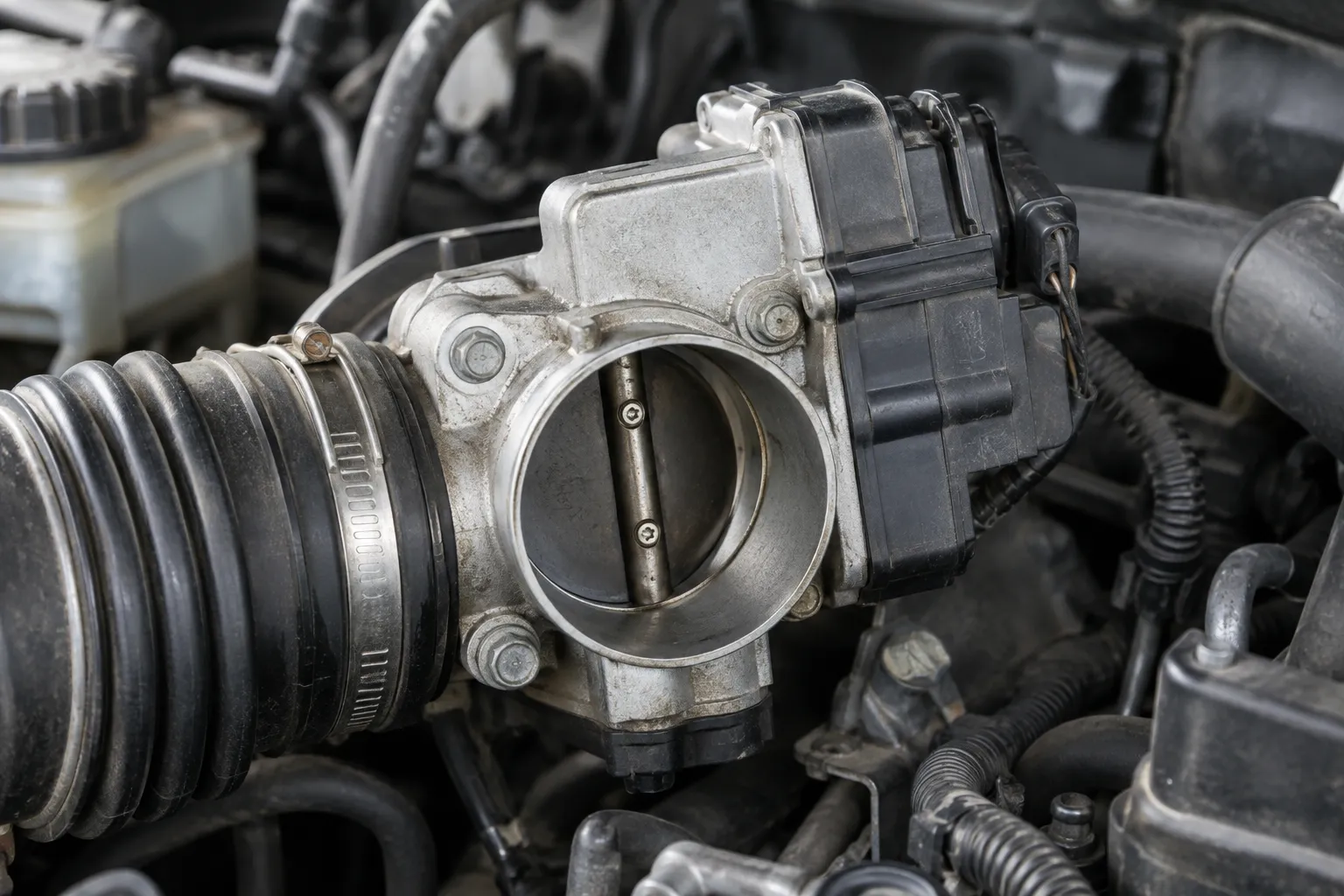

В обычном режиме дизель управляет мощностью прежде всего количеством впрыскиваемого топлива. У некоторых конструкций во впуске дополнительно установлена заслонка. При выключении двигателя она способна кратковременно прикрыть воздушный поток, смягчая последние рабочие такты. У других систем этот же узел участвует и в управлении EGR или регенерацией DPF. Название «дроссель» не означает, что он выполняет все функции бензинового дросселя.

Форма привода и алгоритм зависят от модели автомобиля. Клапан может иметь электрический исполнительный механизм и обратную связь по положению либо иную конструкцию. Проверку начинают с документации именно к этому двигателю: иначе легко принять штатное движение заслонки после выключения за дефект или, наоборот, не заметить отсутствия нужной команды.

Что наблюдают без разборки

Отмечают, происходит ли толчок только при остановке или и на холостом ходу. Если автомобиль вибрирует постоянно, причина может быть шире системы закрытия воздуха. Проверяют, не изменились ли обороты, не появились ли ошибки, не возникла ли проблема после обслуживания впуска. Сравнивают холодный и прогретый двигатель. Пассажирские ощущения полезны, но величину вибрации и момент срабатывания узла лучше подтверждать наблюдением и данными.

Опоры двигателя способны усиливать даже обычный толчок при выключении. Если одна опора повреждена, движение силового агрегата становится заметнее независимо от работы заслонки. Поэтому осматривают их состояние и крепления до замены исполнительного узла. Точно так же неровное сгорание перед остановкой может создать добавочную вибрацию, хотя заслонка закрывается вовремя.

Как проверяют команду и фактический ход

Сканером смотрят предусмотренную команду на закрытие и ответ датчика положения. При допустимости выполняют сервисную проверку привода. Она помогает понять, движется ли механизм, но не заменяет осмотра соединений и загрязнений. Если мотор привода слышен, а заслонка не достигает нужного положения, возможны отложения, заедание вала либо повреждение механической передачи. Если движения нет совсем, проверяют питание и электрическую цепь.

Нельзя силой поворачивать электронную заслонку, подключённую к приводу, без знания конструкции. Это может сломать редуктор или нарушить адаптацию. Разбирать впуск на горячем двигателе также не стоит. Проверки проводят в безопасном состоянии и по процедуре автомобиля. После чистки оценивают свободный ход, герметичность установленных патрубков и реакцию при повторном выключении.

Как связаны EGR и противодрожащая заслонка

На ряде дизелей прикрытие впуска помогает создать условия для рециркуляции газов. Поэтому ошибка EGR и ошибка заслонки могут появиться вместе. Но это разные функции и разные детали. Если клапан EGR не закрывается, сравнивают его команду и фактический поток; если двигатель вздрагивает при остановке, отдельно смотрят кратковременное движение впускной заслонки. Подменять одну проверку другой нельзя.

Загрязнение впуска способно затронуть оба узла. Следы масла и сажи на заслонке не всегда означают немедленную замену: важно, мешают ли они движению и исправен ли привод. После восстановления механики убеждаются, что обе системы работают по своим командам. Если толчок сохранился, проверяют опоры и качество работы двигателя непосредственно перед выключением.

Когда проблема не в заслонке

Если механизм движется правильно, а двигатель всё равно сильно качается, оценивают опоры, маховик по симптомам, неровность холостого хода и момент прекращения впрыска. Стук при выключении, сопровождаемый металлическим звуком, требует отдельной механической проверки. Не следует заменять заслонку только потому, что этот узел назван в популярном списке причин. Нужно показать расхождение между командой и фактическим положением либо явное механическое заедание.

Иногда толчок появился сразу после установки воздушного патрубка или ремонта впуска. Тогда сначала осматривают правильность сборки, крепление хомутов и подключение электрических разъёмов. Если двигатель изменил работу уже на холостом ходу, полезен материал о неровной работе после замены воздушного фильтра: нарушение герметичности способно создать симптом, который ощущается и в момент остановки.

Какой результат считать убедительным

В заключении должны быть отражены поведение заслонки при команде, состояние привода и впуска, а также результат проверки опор. После ремонта двигатель выключается без прежнего выраженного толчка, и ошибка не возвращается в исходных условиях. Одно удачное выключение на прогретом моторе не закрывает вопрос, если жалоба возникала только после холодного запуска.
