Камера заднего вида показывает чёрный экран: питание, видеосигнал или камера

При включении заднего хода экран переключается, но вместо изображения остаётся чёрное поле. В другом случае мультимедиа вообще не меняет режим. Эти симптомы нужно различать: они указывают на разные участки пути от команды включения до отображения видео. Неисправность может находиться в камере, её питании, проводке, передаче сигнала или самом устройстве отображения.

Что означает переключение экрана

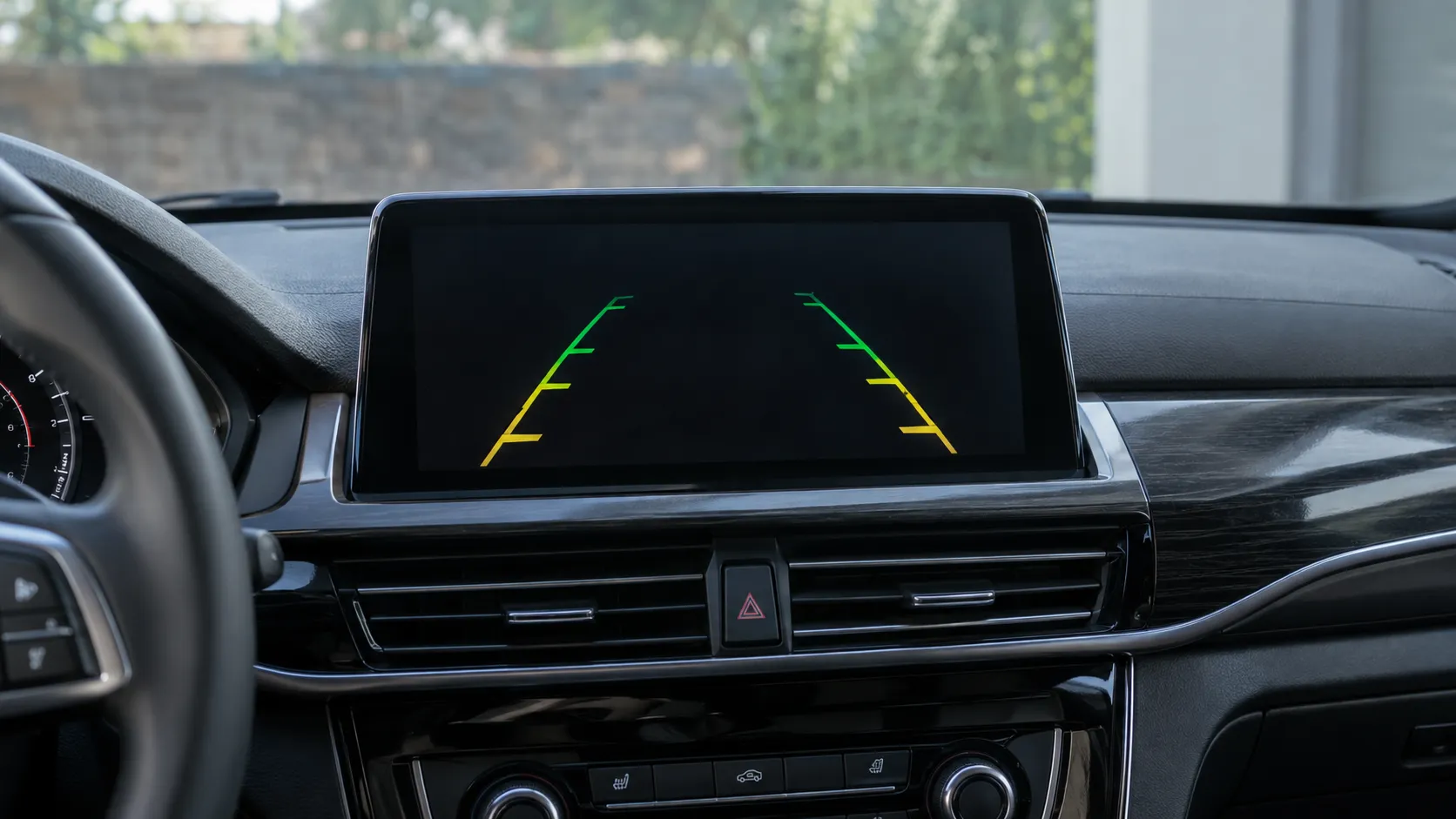

Если экран открыл режим камеры, система получила достаточную для этого команду. Но это не подтверждает наличие питания непосредственно на камере и поступление видеосигнала. Парковочные линии могут формироваться другим блоком, поэтому их присутствие на чёрном фоне также не доказывает исправность камеры. Важен источник каждого отображаемого элемента.

Если режим вообще не включается, проверяют условия активации и передачу команды. Работа фонарей заднего хода полезна для сравнения, но схемы могут различаться. Не во всех автомобилях камера питается непосредственно от лампы. Подключать её к этой цепи наугад опасно для электроники и может нарушить штатный алгоритм включения.

Чем чёрный экран отличается от плохой картинки

Полное отсутствие изображения, кратковременное исчезновение, полосы и мутный кадр требуют разных проверок. При мутном, но устойчивом изображении сначала оценивают оптику. При чёрном поле выясняют, есть ли рабочий видеосигнал и может ли система его обработать. Сильное загрязнение объектива тоже осматривают, но оно не объясняет каждый случай потери связи.

Сравнивают работу в одинаковых условиях, не выполняя проверку во время опасного манёвра. Если картинка пропадает при открывании багажника, рассматривают подвижный жгут. Если после дождя — влагу и соединения. Зависимость от положения или погоды помогает локализовать участок, а не автоматически подтверждает поломку самой камеры.

Как проверяют питание камеры

По схеме устанавливают источник и условия питания, назначение контактов и предусмотренные значения. Камера может использовать питание, отличающееся от обычного напряжения аккумулятора, либо получать его через специальную линию. Поэтому прямое подключение к батарее не является универсальным тестом. Оно способно окончательно повредить исправный электронный модуль.

Измерения проводят в режиме, когда камера должна быть активна. Проверяют не только наличие питания без нагрузки, но и состояние соединений при работе. Плохой контакт может давать нормальное показание в покое и нарушать запуск устройства. При встроенном управлении учитывают особенности схемы, чтобы не ошибиться с назначением сигнального вывода.

Где повреждается путь видеосигнала

Кабель проходит через кузовные полости, разъёмы и иногда подвижный переход крышки. Пережатие, надлом и вода в соединении могут нарушить передачу при сохранном питании. Тип линии зависит от системы: аналоговое видео, цифровой канал и сетевое подключение требуют разных методов проверки. Обычная прозвонка не подтверждает качество любой видеолинии.

Нельзя заменять экранированный кабель случайной парой проводов или соединять жилы без учёта конструкции. После такого вмешательства картинка может появиться, но оставаться нестабильной и зависеть от помех. При ремонте сохраняют предусмотренные соединения, защиту и укладку. Особое внимание уделяют участкам, которые изгибаются при каждом открывании крышки.

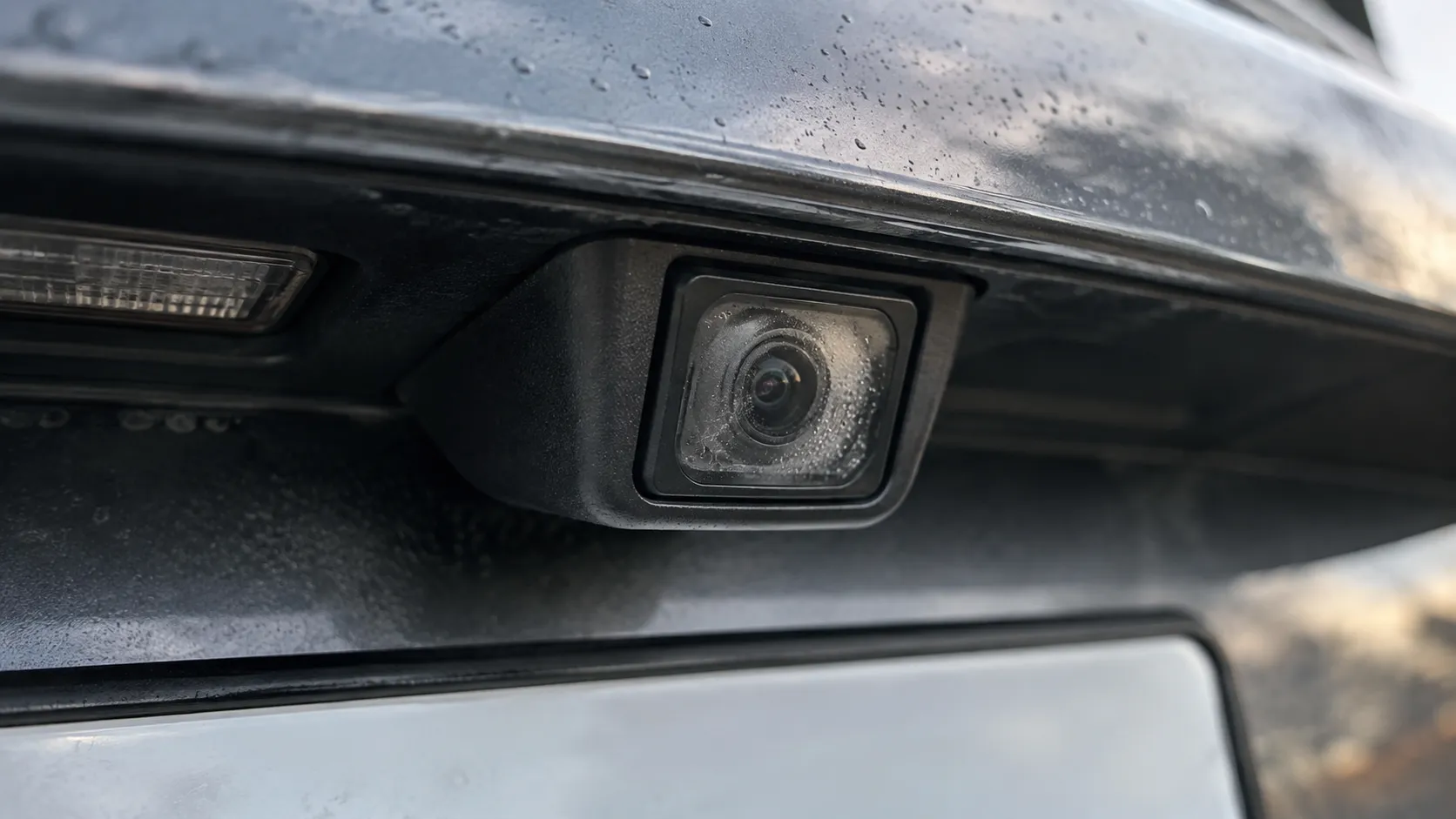

Как влияет попадание воды

Коррозия может затронуть разъём, проводник или внутреннюю электронику камеры. Внешнее высыхание иногда временно возвращает изображение, но не устраняет повреждение корпуса. Следы воды оценивают вместе с герметичностью и состоянием контактов. Общие последствия описаны в статье об окислении разъёмов после протечки.

Если камера встроена в ручку или накладку багажника, отдельно проверяют уплотнения узла. Рабочая кнопка открывания рядом не доказывает исправность видеотракта. Разные функции могут иметь независимые цепи в одном корпусе. Бесконтрольная промывка разъёма и нанесение случайного герметика способны затруднить правильное восстановление.

Когда причина находится в мультимедиа

Исправная камера не гарантирует правильное отображение, если нарушена конфигурация, связь блока или совместимость оборудования. Особенно это учитывают после замены головного устройства или установки дополнительного адаптера. Совпадающий разъём не подтверждает нужный стандарт сигнала. Проверяют соответствие оборудования и предусмотренные настройки без случайного изменения всех параметров.

Диагностические ошибки помогают найти потерю связи или питания, но не всегда показывают качество изображения. Сброс мультимедиа может временно изменить состояние и не устранить повреждённый кабель. Перед заменой дорогого блока подтверждают, на каком участке исчезает сигнал. Работа парктроника не является доказательством исправности камеры: их различия видны в материале о парковочных датчиках.

Что проверяют после восстановления изображения

Картинка должна появляться в предусмотренных режимах, оставаться стабильной и правильно отображать направление. Проверяют отсутствие случайных обрывов при движении крышки в допустимом диапазоне. Для систем кругового обзора и некоторых замен могут требоваться специальные настройки или калибровка по процедуре изготовителя. Это зависит от состава системы, а не только от формы новой камеры.

На сайте ВИСТ представлена диагностика автоэлектрики. До устранения чёрного экрана парковку выполняют с непосредственным контролем пространства и зеркалами. Камера — дополнительный помощник, а восстановление картинки оценивают вместе с корректностью её ориентации и работы, а не только по факту появления любого цветного изображения.
