Escalade 2017–2019: синий экран видеозеркала и неприсоединённый коаксиальный кабель

Вместо изображения с камеры салонное видеозеркало Escalade показывает сплошной синий экран. Прежде чем менять дорогой узел, стоит проверить коаксиальное соединение возле зеркала. Для автомобилей 2017–2019 модельных годов с Rear Camera Mirror изготовитель описывает конкретный сценарий: кабель отсоединён или его разъём посажен неполностью, и видеосигнал не приходит как требуется.

Речь о Cadillac Escalade четвёртого поколения с кодом оснащения DRZ. Это не обычное зеркало с автоматическим затемнением и не изображение парковочной камеры на центральном экране. Заводское описание включает североамериканские экспортные регионы, однако совместимость схемы, зеркала и камеры всё равно устанавливают по VIN и фактическому оборудованию.

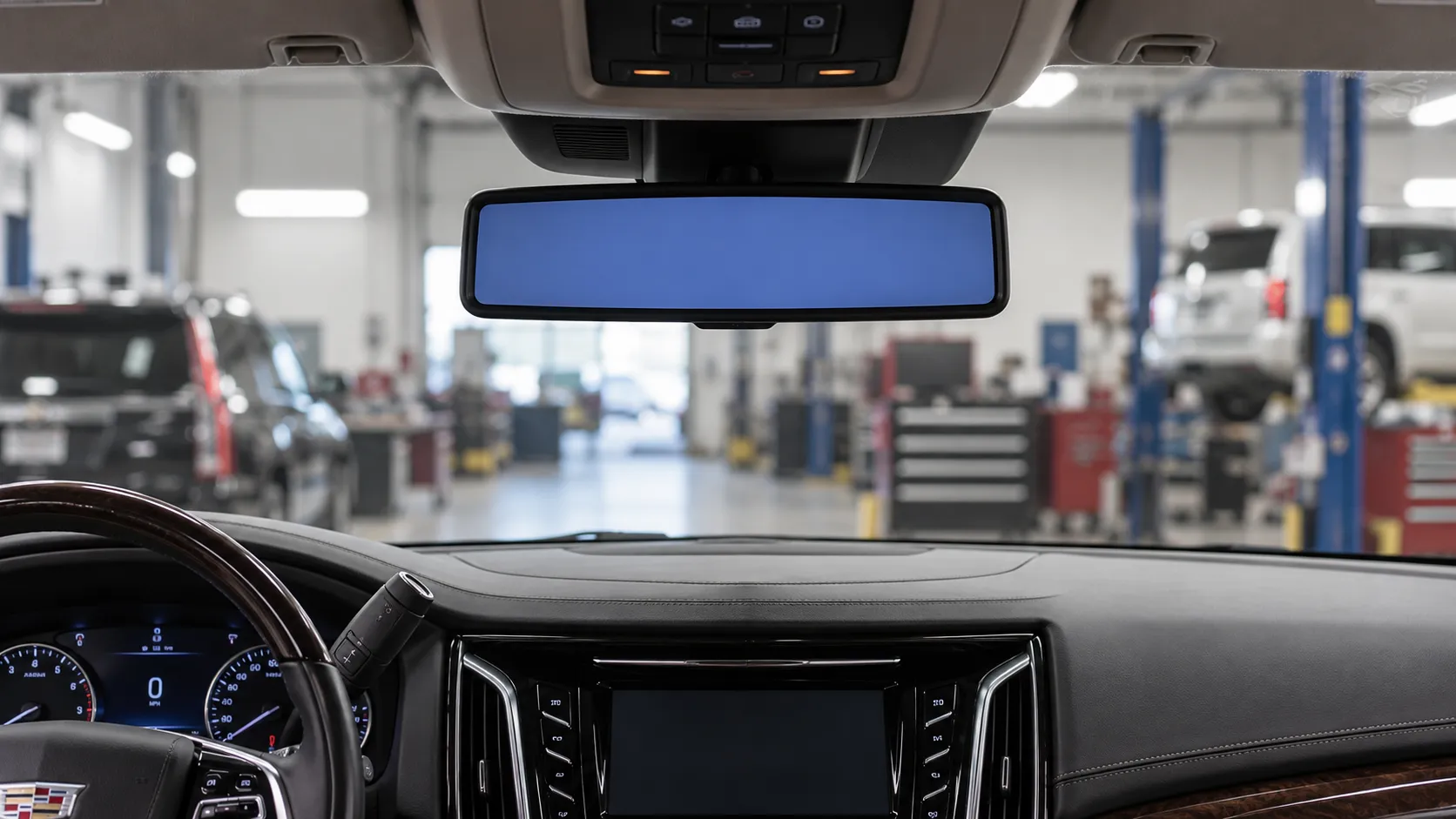

Синий экран — отдельная жалоба

Сначала уточняют, что именно видит водитель. Мутное изображение, капли на объективе, сильные блики и равномерный синий фон относятся к разным наблюдениям. Для рассматриваемой проверки важен именно синий видеорежим зеркала. Он направляет внимание к передаче сигнала, но по одному цвету нельзя назначить неисправной камеру или сам дисплей.

Если на центральном экране картинка при включении заднего хода присутствует, это не подтверждает исправность всего видеотракта салонного зеркала. У двух функций могут различаться камеры, соединения и пути сигнала. Поэтому в заказ-наряде указывают конкретный экран, а не общую фразу «не работает задняя камера».

Полезно сообщить, возникла проблема постоянно или периодически, после каких работ её заметили и меняется ли она при переходе между предусмотренными режимами. История замены лобового стекла, зеркала или отделки рядом помогает выбрать участок осмотра. Но совпадение по времени ещё не доказывает повреждения кабеля при предыдущем ремонте.

Подтвердить оснащение и исходные данные

Перед доступом к разъёму сверяют DRZ, исполнение установленного зеркала и соответствующую электрическую схему. За годы эксплуатации штатный узел могли заменить другой версией. Похожий корпус или тот же размер отражающей поверхности не гарантируют одинаковых соединений и совместимости с камерой.

Если доступны диагностические записи, их сохраняют вместе с условиями жалобы. Питание и соединения оценивают по конкретной схеме. Наличие светящегося синего экрана не означает, что все цепи системы проверены; оно лишь показывает текущее состояние отображения. Отдельные нарушения могут существовать одновременно.

Также важно убедиться, что водитель использует предусмотренный видеорежим. Оптическое отражение и цифровое изображение выполняют сходную задачу обзора, но имеют разные источники. Исчезновение проблемы при переключении на отражение не доказывает исправность камеры: в этот момент она просто перестаёт определять видимую картинку.

Что проверяют у коаксиального разъёма

Для описанного случая предусмотрен доступ к зеркалу по процедуре его снятия, затем отключение и полноценное повторное соединение коаксиального разъёма. Задача — подтвердить посадку контакта и фиксацию, а не просто коснуться провода. Разъём, который внешне находится на месте, может быть вставлен недостаточно глубоко.

Тянуть за сам кабель, раскачивать зеркало или силой прижимать облицовку не следует. Так можно повредить исправный участок и затруднить дальнейшую диагностику. Работают с предусмотренными фиксаторами, оценивая состояние соединения и правильность укладки. Особенно важно не оставлять натяжение после обратной установки отделки.

После проверки соединения можно согласовать диагностику электрики, если изображение не восстановилось или остаются другие нарушения. Работы с конкретной мультимедийной системой, снятие зеркала и подбор совместимых узлов уточняют отдельно. Общая электрическая диагностика не означает обязательной замены камеры.

Когда дальнейшая замена не нужна

Заводской порядок содержит ясную развилку: если после восстановления соединения видеодисплей работает, продолжать ремонт по этому сценарию не требуется. Это важный критерий остановки. Покупать новое зеркало только потому, что синий экран уже однажды появился, после подтверждённого восстановления контакта нет основания.

При этом результат проверяют после правильной сборки, а не только пока узел удерживается в удобном положении. Если картинка появилась лишь при натяжении кабеля и пропала после установки, стабильный контакт ещё не подтверждён. Нужно оценить фиксацию и фактическое состояние соединения, сохранив наблюдение для дальнейшего поиска.

Окончание этой ветви также не отменяет отдельные неисправности, если они обнаружены. Например, восстановленная передача сигнала не устраняет повреждение поверхности дисплея. Каждая оставшаяся жалоба требует своего основания для ремонта, вместо продолжения замены всех элементов видеосистемы по первоначальному синему экрану.

Если экран остался синим

Когда повторное правильное соединение не помогло, переходят к штатной диагностике видеотракта. Проверяют предусмотренные цепи и компоненты, разделяя источник сигнала, его передачу и отображение. Предположение о «типичном разъёме» не должно мешать обнаружить другой дефект конкретного автомобиля.

Подключать случайную камеру с похожим штекером для пробы нельзя считать достоверной проверкой совместимости. Питание, стандарт передачи и исполнение узлов должны соответствовать системе. Решение о замене зеркала или камеры принимают по результатам диагностики, а выбранную деталь сверяют с комплектацией.

До восстановления используют только предусмотренные способы обеспечения обзора. Само наличие резервного оптического режима не разрешает движение, если фактический обзор остаётся недостаточным. После ремонта проверяют устойчивую картинку и смену режимов. В документах полезно сохранить найденное состояние разъёма и результат его переподключения: это объясняет, почему замена дорогих узлов понадобилась либо оказалась лишней.
