Парковочные линии не поворачиваются вместе с рулём: камера или данные угла

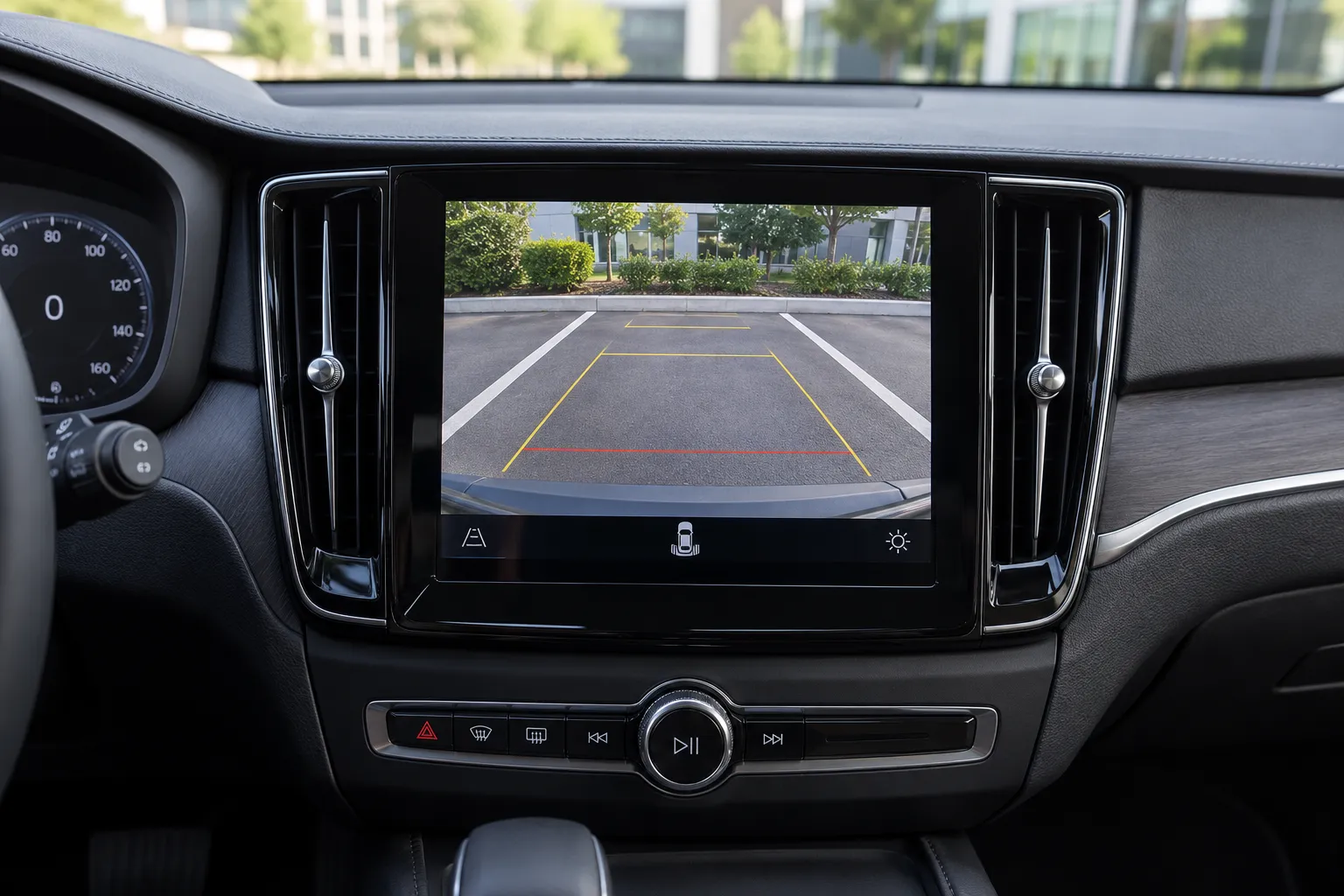

Задняя камера показывает площадку без помех, но направляющие линии больше не изгибаются при повороте руля. Нередко владелец сразу подозревает камеру. Однако изображение дороги и нарисованная поверх него траектория могут формироваться разными частями системы. Для ремонта нужно разделить видео, неподвижные ориентиры и расчёт движения.

Главный исходный вопрос — двигались ли линии раньше на этом автомобиле с тем же оборудованием. В некоторых комплектациях предусмотрены только фиксированные ориентиры. Похожий экран у другой машины или изображение из рекламы не подтверждают наличие динамической функции в конкретном исполнении.

Две разные разновидности разметки

Фиксированные линии помогают оценивать положение относительно автомобиля в предусмотренных условиях. Они могут оставаться прямыми независимо от руля. Динамические направляющие меняются с расчётной траекторией, для которой системе нужны данные о повороте. Иногда оба вида показываются одновременно и имеют разный цвет или форму.

Название режима сверяют по руководству, а не по догадке о значении цвета. Одна полоса может обозначать границу бампера, другая — условную зону расстояния. Исчезновение отдельных элементов при сильном повороте тоже оценивают по описанию системы: алгоритм отображения не обязан сохранять на экране каждую линию постоянно.

Сначала исключают смену режима

Проверяют доступные настройки камеры на стоящем автомобиле. После обновления или сброса мог измениться способ отображения направляющих. При круговом обзоре выбранный ракурс может иметь свою графику, поэтому сравнение выполняют в том же виде, в котором раньше работала подвижная траектория.

Не следует изменять скрытую конфигурацию случайными пунктами инженерного меню. Пользовательская настройка отображения и кодирование состава оборудования — разные операции. Если штатный переключатель доступен, его реакцию проверяют непосредственно; если функции нет в меню, устанавливают её применимость по комплектации и номеру блока.

Почему хорошая картинка не отвечает на вопрос об угле

Камера передаёт изображение, а графику может накладывать головное устройство или отдельный блок обзора. Поэтому нормальное видео совместимо с отсутствующим либо неверным сигналом угла. И наоборот, направляющие способны остаться поверх чёрного поля. Последний случай рассмотрен отдельно: камера заднего вида показывает чёрный экран.

По схеме конкретной системы определяют, где появляется графика и откуда приходят данные для её расчёта. У нештатной камеры линии иногда нарисованы собственной электроникой и вообще не связаны с рулём. Если одновременно включена графика головного устройства, на экране могут оказаться два набора ориентиров, что дополнительно запутывает оценку.

Как проверяют передачу угла руля

Диагност сопоставляет доступные параметры поворота в источнике сигнала и в блоке, который рассчитывает траекторию. Важно увидеть правдоподобное изменение при разрешённой проверке, а не только отсутствие кода неисправности. Значение может передаваться по сети автомобиля; произвольная подача напряжения на разъём здесь ничего не проверяет.

Если данные меняются в исходном блоке, но не доходят до системы обзора, исследуют обмен и конфигурацию. Если угол не меняется уже в источнике, проверка идёт по его цепи и предусмотренной процедуре. Ошибка связи не равна автоматически сломанному датчику, а рабочий усилитель руля не доказывает получение данных мультимедийной системой.

Что важно после установки другой магнитолы

Совпадающий видеовход может обеспечить картинку, но не поддержку динамических линий. Для сохранения функции бывают нужны совместимый интерфейс, правильная версия программного обеспечения и предусмотренная конфигурация. Не каждый адаптер, который передаёт команды кнопок руля, одновременно передаёт параметры для парковочной траектории.

Сверяют конкретный автомобиль, тип штатной камеры, головное устройство и возможности переходного оборудования. Обещание «подходит по разъёму» не заменяет перечень сохраняемых функций. Если проблема началась сразу после установки, сначала проверяют эту цепочку, прежде чем менять исправную заводскую камеру.

Линии двигаются, но показывают неверно

Это уже другой признак: сигнал поворота может поступать, а отображение не соответствует геометрии. Проверяют монтаж камеры, исходные параметры и предусмотренную настройку. Не нужно добиваться красивого совпадения, подкладывая случайную прокладку под объектив: положение камеры влияет на весь обзор.

При нарушении виртуального вида сверху полезна статья о смещённых стыках кругового обзора. Совмещение кадров и реакция направляющих на руль проверяются раздельно. Выполнение калибровки обзора не гарантирует, что пропавший сигнал угла восстановился.

Проверка после восстановления

Сначала на безопасной площадке подтверждают работу нужного режима и направление изменения графики. Затем специалист оценивает отображение по процедуре автомобиля, учитывая положение камеры и условия поверхности. Испытание вплотную к стене или человеку недопустимо; парковочные линии остаются приблизительным помощником, а не измерителем свободного пространства.
