Балансирная подвеска грузовика стучит: что изнашивается в оси и втулках балансира

На неровностях под задней частью грузовика слышен удар, хотя листы рессор выглядят целыми. В балансирной тележке источник может находиться в центральной опоре или соединениях балансира с мостами. По одному звуку нельзя решить, что достаточно заменить втулки: сначала нужно увидеть, какие детали смещаются относительно друг друга.

Материал относится к многоосным грузовикам с соответствующей конструкцией задней тележки. Само наличие двух задних мостов ещё не означает, что на машине установлен именно такой механизм. Перед проверкой устанавливают модель подвески и находят её схему.

Зачем тележке балансир

Балансир связывает работу соседних осей и участвует в распределении нагрузки между ними. Когда колёса проходят неровность, положение элементов меняется предусмотренным способом. Рабочее качание нельзя автоматически считать люфтом: важны место движения, его характер и состояние опор.

Например, Hendrickson описывает в подвеске AR2 центральную резиновую втулку и отдельные концевые соединения балансирной балки. Это пример конкретной схемы. Он не означает, что ось, смазка, упорные детали и порядок проверки любого другого балансира устроены так же.

Где именно появляется удар

Описание «стучит сзади» слишком широкое. Полезнее уточнить, слышен ли удар при последовательном проезде осей через неровность, при изменении тяги или при перекосе тележки. Эти наблюдения помогают выбрать условия осмотра, но не заменяют проверки соединений.

Во время контролируемого изменения нагрузки наблюдают конкретную пару деталей. Движется ли балка в центральной опоре, смещается ли концевое соединение или удар происходит совсем рядом? Без такого разделения легко заменить исправную деталь, ориентируясь на место, где звук лучше слышен.

Центральная опора: что должно насторожить

В руководстве AR2 среди признаков для проверки указаны повреждение и деформация резины, смещение внутренней металлической части и контакт металла с металлом. Также оценивается касание балки с седлом. Эти признаки рассматривают вместе с устройством конкретной опоры.

След от контакта помогает найти участок, но сам по себе не показывает всю причину. Важно понять, потеряла ли форму втулка, нарушено ли удержание узла или повреждена сопряжённая поверхность. Для вывода о ремонте нужны осмотр деталей и предусмотренные измерения.

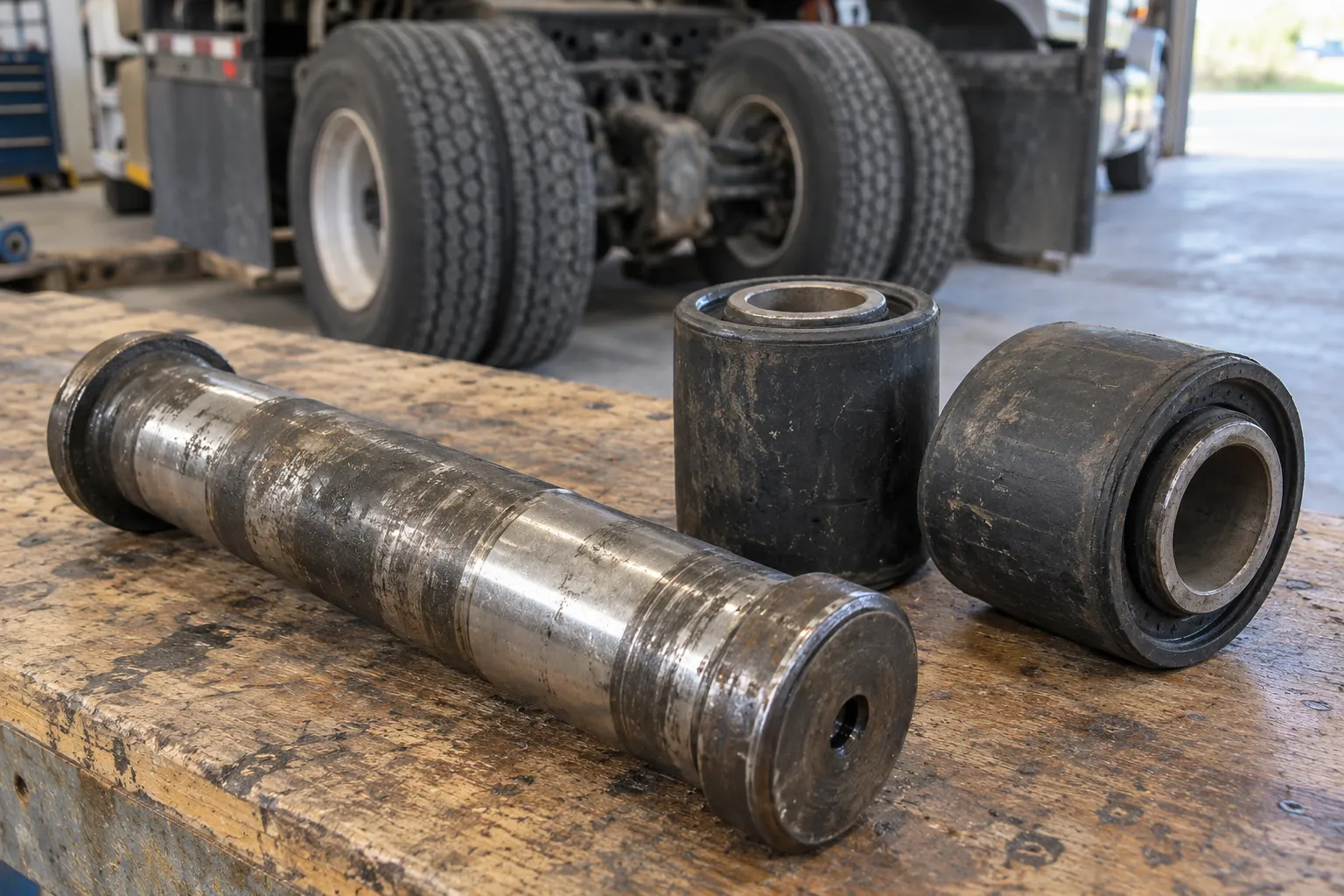

Ось и втулка — не одна деталь

Если конструкция имеет отдельную ось с работающими по ней втулками, её состояние нельзя принимать за исправное только потому, что заказан новый комплект втулок. Проверяют именно те поверхности, которые образуют опору. Допустимость износа определяют по документации этой тележки.

В других исполнениях центральное соединение представляет собой иной узел, и привычного для старой машины набора деталей там нет. Поэтому запрос «втулки балансира» дополняют данными подвески. Совпадение внешнего размера ещё не подтверждает применимость комплекта.

Зачем смотреть упорные и удерживающие элементы

На схеме выясняют, что ограничивает осевое перемещение и удерживает опору в заданном положении. Осматривают предусмотренные для этой конструкции детали и их сопряжения. Нельзя устранять заметное смещение случайными шайбами или переносить способ регулировки с другой тележки.

При разборке важно сохранить понимание исходной комплектности: что действительно стояло на машине и что должно стоять по её исполнению. Иначе новая втулка может оказаться частью неправильно собранного соединения, а причина удара останется невыясненной.

Концевые соединения проверяют отдельно

Центральная опора может быть исправна, а перемещение возникать у одного конца балки. Поэтому результат осмотра должен указывать конкретную точку. Формулировка «люфт балансира» без уточнения соединения мало помогает выбрать нужную деталь и объём разборки.

Соседние реактивные тяги также учитывают при поиске источника, но не объявляют неисправными заодно. Если движение обнаружено в их шарнире, это отдельный результат проверки. Одновременное присутствие нескольких дефектов возможно, однако каждый подтверждают самостоятельно.

Как отделяют проблему от рессоры и кузова

Если обнаружена трещина листа или нарушение крепления пакета, применяется другой разбор: как оценивают повреждение рессоры и крепление моста. Целый пакет не исключает дефекта балансирного узла, а повреждённый не объясняет автоматически все удары.

Звук, воспринимаемый из кузова, тоже требует локализации. Отличия рассмотрены в статье об опорах кузова рамного автомобиля. Проверка кузова относительно рамы и проверка балансира отвечают на разные вопросы.

Почему новую втулку ставят после оценки посадки

Для AR2 изготовитель предусматривает проверку отверстия балки после снятия центральной втулки; повреждённую балку нельзя просто использовать повторно с новой втулкой. Конкретные размеры из этого руководства неприменимы к неизвестной подвеске другого грузовика.

Практический смысл такой проверки прост: исправная новая деталь должна работать в пригодном сопряжении. Если оценить только снятую резину, можно пропустить повреждение основы. Решение о сохранении балки или оси принимают до окончательной сборки.

Что проверяют после ремонта

Контролируют восстановленное соединение и отсутствие прежнего ненормального контакта. Если работы затрагивали положение мостов, необходимость проверки их взаимного положения определяют по процедуре подвески. Исчезновение шума не заменяет контроль правильности сборки.

Тележку поддерживают по установленной процедуре: подъём одной оси не означает безопасной разгрузки всего балансирного узла. Не находитесь под машиной, удерживаемой только домкратом.

По вопросу ремонта грузовой ходовой части сообщите модель автомобиля и исполнение задней подвески. Возможность работы с конкретным балансиром уточняют по этим данным, а причину стука определяют осмотром.
