Скользящая опора полурессоры грузовика стучит: как проверяют вкладыш и кронштейн

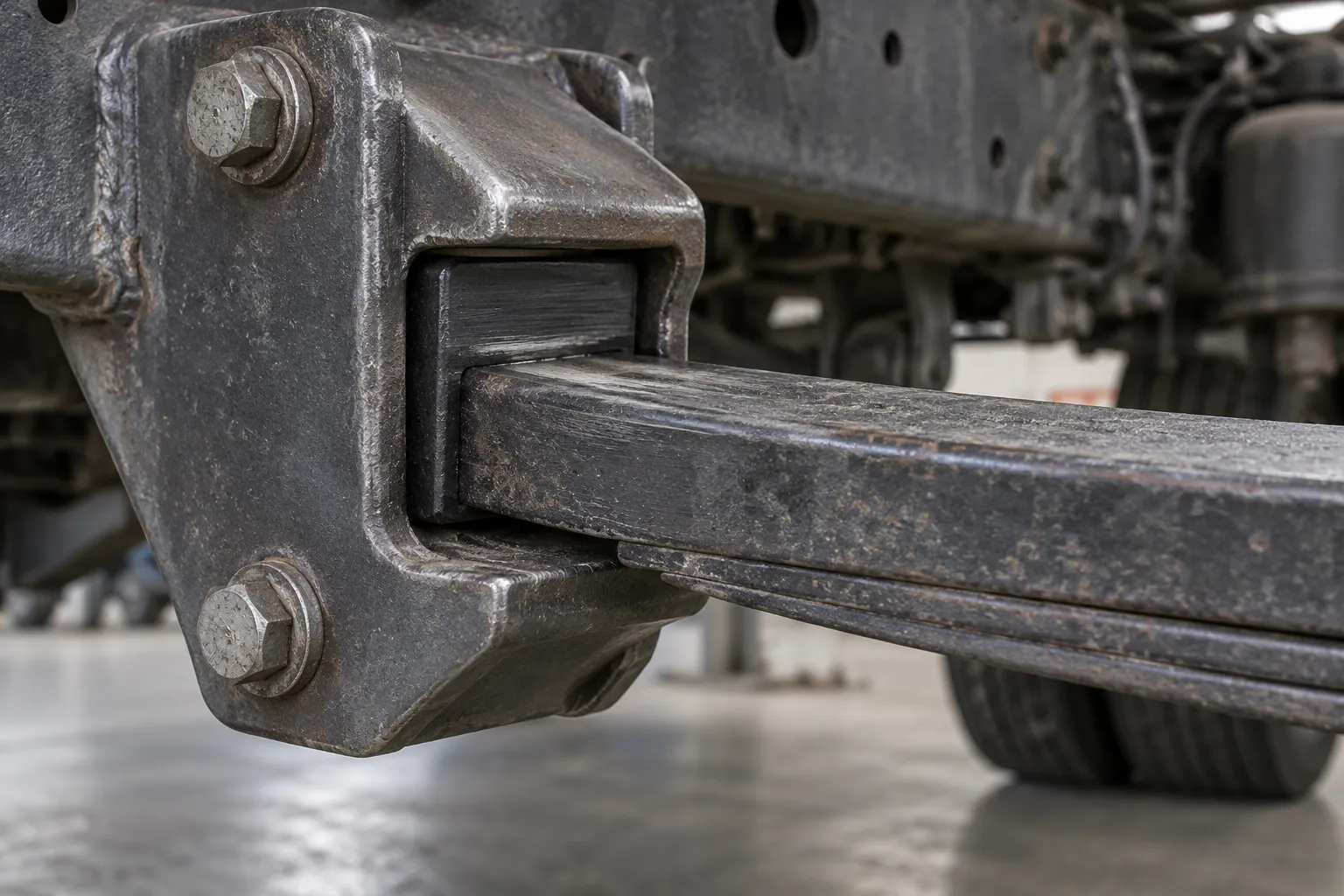

В некоторых грузовых подвесках конец полурессоры опирается на кронштейн через скользящий контакт. При ходе подвески он должен перемещаться относительно опоры. Поэтому увиденное движение не всегда является неисправностью, а попытка жёстко зафиксировать этот конец способна нарушить работу узла.

Другое дело — удар, сопровождающийся износом контактной накладки или повреждением кронштейна. Здесь требуется проверить пару сопряжённых поверхностей. Диагностика по принципу «двигается — значит разбита втулка» неприменима, если шарнира с такой втулкой в данном месте конструктивно нет.

Сначала определяют тип опоры

Название «полурессора» не описывает все варианты её крепления. У одного исполнения есть шарнир, у другого — скользящий конец со сменным изнашиваемым элементом. Даже в пределах одного семейства подвесок необходимо знать модификацию и установленный кронштейн.

Например, документация Hendrickson HAS рассматривает скользящие накладки и состояние рамных кронштейнов. Этот пример нельзя переносить на любую пневмоподвеску с похожим стальным несущим элементом. Перед подбором деталей сверяют идентификацию узла и его фактическую комплектность.

Где находится источник звука

Полезно различать стук при ходе подвески и щелчок при изменении направления нагрузки. Но по одному описанию звука нельзя определить степень износа. Нужны наблюдение за конкретным соединением и осмотр доступных контактных зон в безопасно подготовленном положении машины.

Следы касания на соседней детали могут быть важнее того места, где звук громче слышен. Поэтому проверяют, действительно ли удар возникает в скользящей опоре, а не в креплении амортизатора, тяге или другой части подвески. Замена накладки без локализации оставит посторонний источник шума нетронутым.

Что считать рабочим следом

Поверхность, по которой движется несущий элемент, не обязана выглядеть как новая. Полированная дорожка и след контакта показывают место работы, но сами по себе не устанавливают необходимость замены. В руководстве конкретной подвески различаются пригодный износ и состояние, требующее вмешательства.

Оценивают оставшийся материал, форму контактной зоны и признаки нарушения удержания. Важен не только видимый участок: ограниченный ракурс способен скрыть повреждение края или другой рабочей поверхности. Норму берут для установленной детали, а не сравнивают толщину с случайной фотографией из каталога.

Почему вкладыш и кронштейн проверяют вместе

Когда изнашиваемая накладка выработана насквозь, контакт может затронуть основание опоры. Новая накладка не восстанавливает уже повреждённую геометрию кронштейна. Поэтому перед сборкой нужно понимать, остаётся ли пригодной поверхность, которая удерживает и поддерживает сменную деталь.

Осмотр разделяют на два результата: состояние расходуемого элемента и состояние основы. Если повреждены оба, замена только первого не устраняет весь дефект. Если основа пригодна, её не объявляют неисправной лишь потому, что на накладке есть эксплуатационные следы.

Почему смазка между листами не решает этот вопрос

Контакт внутри пакета рессоры и скольжение её конца в рамной опоре находятся в разных местах. Причины межлистового шума разобраны в статье о скрипе между листами рессоры. Переносить оттуда способ воздействия на неизвестный вкладыш нельзя.

Материал накладки и требования к её обслуживанию определяются изготовителем. Нанесение случайной смазки ради тишины не подтверждает пригодность детали. Даже если звук временно изменился, состояние кронштейна и характер износа остаются отдельными вопросами.

Какие повреждения требуют другого разбора

Трещина самого несущего элемента не является износом скользящего вкладыша. При обнаружении повреждённого листа полезен материал о трещине рессоры и проверке крепления моста. В такой ситуации нельзя ограничиваться устранением звука в опоре.

Также отдельно оценивают следы смещения креплений. Накладка может иметь собственный износ, но не обязана объяснять неправильное положение всего узла. Связь между найденными повреждениями устанавливают по осмотру, а не объявляют все замечания следствием одной дешёвой сменной детали.

Что важно при подборе нового элемента

• Исполнение подвески и номер подходящего кронштейна.
• Форма, материал и предусмотренный способ удержания накладки.
• Состояние поверхности, в которую она устанавливается.
• Комплектность сопряжения после прежних ремонтов.

Изготовленная «по размеру» прокладка не становится штатным вкладышем только потому, что помещается в зазор. Слишком плотная посадка способна ограничить нужное движение, а неподходящая форма — изменить контакт. Здесь требуется восстановить предусмотренное сопряжение, а не добиться полного отсутствия перемещения.

Что оценивают после восстановления

Контролируют правильность установки и возможность штатного движения без ненормального удара или касания основы. Для обращения по поводу грузовой ходовой части полезны обозначение подвески и сведения о недавней замене несущих элементов: они помогают найти нужное исполнение опоры.

Важно: скользящий конец нельзя зажимать самодельными вставками ради устранения стука. Осмотр выполняют при безопасной поддержке подвески, не помещая руки в меняющийся зазор.
