Резиновые несущие блоки подвески грузовика: как отличают рабочие складки от повреждений

На резиновом блоке грузовой подвески появились выраженные полосы и складки. Владелец может принять их за трещины и решить, что блок уже разрушился. Но у несущих резиновых элементов форма поверхности меняется при работе под нагрузкой, и не каждый заметный след означает недопустимое повреждение.

Обратная ошибка — считать любой разрыв обычной складкой. Осмотр должен различать деформацию поверхности, нарушение сплошности резины и отделение от металлической опоры. Для каждого случая нужны критерии конкретной подвески, а не общее правило проверки резиновых деталей автомобиля.

Почему это не обычный сайлентблок

Несущий упругий элемент участвует в восприятии массы и работе подвески. Сайлентблок соединения и ограничитель хода выполняют другие задачи. Внешнее сходство материала не делает их взаимозаменяемыми и не позволяет оценивать все детали одинаковым способом.

В материале о стуке балансирной подвески рассматриваются опоры и соединения балансира. Здесь вопрос другой: остаётся ли пригодным сам резиновый несущий элемент, в каком состоянии его рабочая поверхность и связь с опорными пластинами.

Что нужно узнать до осмотра

Устанавливают семейство подвески и исполнение блоков. На примере Hendrickson HAULMAAX EX видно, что изготовитель отдельно описывает несущие элементы, прогрессивную нагрузочную пружину и другие компоненты. Критерий для одной позиции нельзя переносить на соседнюю резиновую деталь.

Также учитывают версию узла и актуальное руководство. Изменения конструкции могут затрагивать форму и комплектность замены. Одного названия модели грузовика недостаточно, особенно если подвеску ремонтировали ранее и происхождение установленных деталей неизвестно.

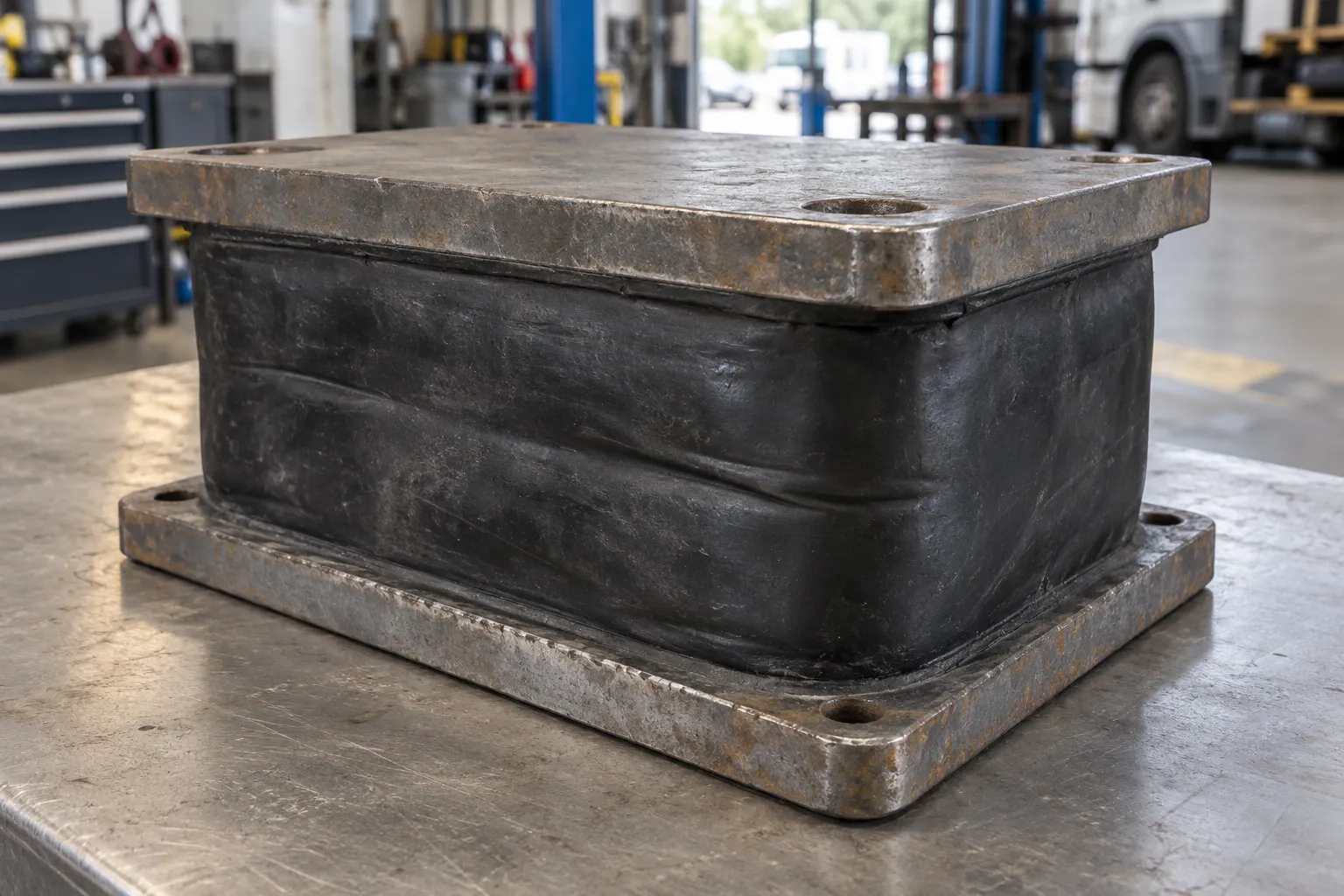

Как выглядит рабочая складка

При сжатии поверхность резины может складываться и оставлять полосы. В руководстве HAULMAAX EX такие следы рассматриваются отдельно от порезов. Поэтому видимая линия ещё не является доказательством разрыва: сначала выясняют, нарушена ли сплошность материала и что происходит с участком в предусмотренном положении осмотра.

Фотография нагруженного блока не всегда позволяет это различить. Тень в складке может выглядеть глубокой трещиной, а загрязнение скрывать края настоящего повреждения. Для оценки нужен доступ к поверхности и безопасная подготовка машины, а не попытка вынести окончательный вывод по тёмному снимку снизу.

Порез и отслоение проверяют раздельно

Порез проходит в материале, а отслоение относится к границе резины и металлической части. Это разные дефекты, и их размеры оценивают по разным признакам. В документации рассматриваемого семейства предусмотрены пределы, поэтому не любое видимое отделение автоматически означает обязательную замену.

Универсальную глубину для всех грузовых блоков указывать неправильно. В заключении важно обозначить, какой элемент осмотрен, какое повреждение обнаружено и с каким применимым критерием оно сопоставлено. Фраза «резина плохая» не объясняет, что именно вышло за допустимые условия.

Зачем задаётся положение подвески

Нагрузка меняет форму блока и доступность его участков. Поэтому положение, в котором выполняют оценку, является частью процедуры. Измерение на случайно вывешенной машине нельзя без проверки сравнивать с пределом, предназначенным для другого состояния элемента.

Это особенно важно при осмотре границы с металлической пластиной. Если проверять только видимый наружный край, можно не получить полной картины. Но произвольно раздвигать сопряжение инструментом тоже нельзя: способ контроля должен соответствовать инструкции, а не создавать новое повреждение.

Что смотрят на металлических частях

Оценивают состояние пластин и характер их контакта с резиной. Острый повреждённый край и небольшой внешний след на металле имеют разное значение. Важен вопрос, затрагивает ли найденное изменение рабочую поверхность и нормальное положение упругого элемента.

Если рядом есть следы постороннего касания, выясняют его источник. Замена блока без устранения подтверждённого контакта может оставить условия повреждения. При этом соседнюю деталь не признают причиной только по близости: нужно увидеть само сопряжение и характер следов.

Почему не стоит путать блок с отбойником

Ограничитель хода оценивают по своему назначению. Его работа рассмотрена в статье о разрушенном отбойнике и ударах при загрузке. Нельзя использовать этот материал как инструкцию по выбраковке несущих блоков тяжёлой тележки.

Для владельца полезно знать название конкретной позиции на схеме. Тогда сообщение «порвана резинка подвески» превращается в понятное замечание: повреждён основной упругий элемент, дополнительная нагрузочная деталь либо ограничитель. От этого зависит дальнейшая проверка и подбор компонентов.

Как выбирают комплектность восстановления

Если повреждение вышло за применимые критерии, учитывают требования к совместной замене элементов. Нельзя заранее обещать, что достаточно одной детали, или назначать полный комплект только по наличию полосы на поверхности. Решение связано с исполнением и фактическим состоянием.

При обращении по поводу ремонта ходовой грузового автомобиля укажите модель подвески. Фотографии помогут определить участок, но окончательная оценка несущего блока требует подходящих условий осмотра.

Важно: не осматривайте блок из-под неподдержанной тележки и не пытайтесь раскрыть складку под нагрузкой. Размерные критерии применяют только к своему исполнению детали.
