Задний суппорт с ручником не садится на колодки: почему способ возврата поршня зависит от механизма

После замены задних колодок суппорт не удаётся поставить на место: поршень оставляет слишком мало пространства. Попытка сильнее сжать его обычным приспособлением кажется логичной, но для суппорта со встроенным ручником она может оказаться неправильной. Внутри находится регулировочный механизм, устройство которого определяет допустимый способ возврата.

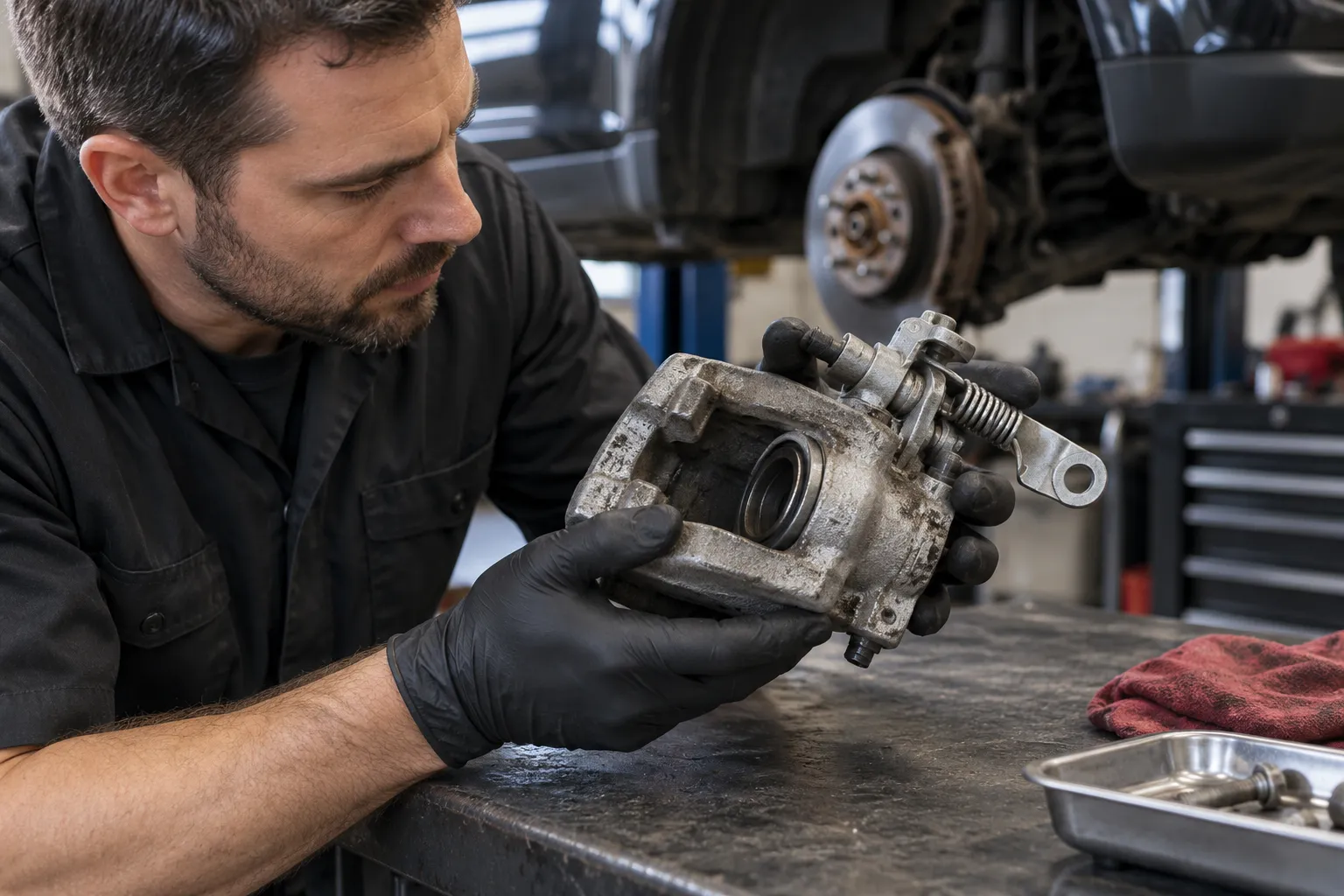

Здесь рассматриваются суппорты с механическим стояночным тормозом. Речь не о включении электронного сервисного режима: для этой темы важна механическая схема самого поршня и его регулировки.

Почему нехватка места не всегда означает заклинивание

При установке суппорта должно быть обеспечено предусмотренное начальное положение относительно колодок и диска. Если оно не подготовлено, детали не собираются штатным образом. В технической заметке HELLA отдельно отмечено: неправильная установка может повредить регулировочный механизм поршня и нарушить работу тормоза.

Однако по одному монтажному затруднению нельзя сразу выбирать способ воздействия. Причиной может быть неподходящая процедура возврата, но сначала также подтверждают правильность деталей и исполнения узла. Попытка получить зазор усилием не отвечает на вопрос, почему его не хватает.

Для владельца полезно разделить две ситуации: поршень действительно неисправен или исправный механизм ещё не приведён в предусмотренное начальное положение. Внешне обе могут выглядеть как «не утапливается», а дальнейшие действия будут разными.

Чем различаются механизмы возврата

HELLA выделяет четыре конструктивных варианта, обозначенные в её материале буквами A–D. Буквы нужны для чтения схемы, а не для самостоятельного выбора по внешнему сходству. Применимую процедуру определяют по установленному суппорту и инструкции изготовителя автомобиля.

В одном варианте возвращают резьбовой поршень вращением. При этом направление резьбы может различаться: правило «все задние поршни крутятся одинаково» неверно. Инструмент должен соответствовать механизму и не подменять идентификацию конструкции.

В другом исполнении используется отдельный регулировочный винт, доступ к которому предусмотрен под закрывающим болтом. Воздействие на торец поршня здесь не становится заменой работе с указанным регулятором. Есть и вариант с отдельными регулировочными элементами, где нужное положение задают по соответствующей схеме.

Четвёртый вариант в материале HELLA не требует обычной ручной регулировки. Если начального пространства недостаточно, в нём предусмотрен краткий поворот поршня перед осторожным возвратом, а затем восстановление исходной ориентации. Именно к этому исполнению относится упоминание 45 градусов.

Эти различия объясняют, почему два похожих снятых суппорта могут требовать разных действий. Наличие пазов на торце ещё не позволяет объявить любой из них резьбовым, а возможность немного повернуть деталь не доказывает, что её следует продолжать вкручивать.

Что выясняют до применения инструмента

Перед работой устанавливают тип суппорта, проверяют его применимость к автомобилю и находят относящееся к нему описание механизма. Если узел уже меняли, полезна маркировка самого суппорта: ориентироваться только на старую привычную процедуру для этой машины недостаточно.

Далее проверяют, какой элемент должен перемещаться при возврате и как задано исходное положение. Одни инструменты передают осевое усилие, другие позволяют сочетать его с вращением. Подходящий комплект приспособлений не делает все способы взаимозаменяемыми.

При ремонте тормозного суппорта выявленное заедание и ошибка начальной установки должны быть разделены. В первом случае оценивают состояние деталей; во втором сначала проверяют соответствие выбранной процедуры конструкции.

Если обнаружены коррозия, повреждения или течь, правильный способ возврата поршня не устранит их. О признаках, влияющих на решение восстанавливать узел или менять его, можно прочитать в статье о ремонте и замене тормозного суппорта.

Важно также не путать временное положение для возврата с окончательным положением собранной детали. В варианте с кратким поворотом HELLA специально предусматривает возвращение исходной ориентации. Сам факт, что после поворота появилось пространство, ещё не завершает предусмотренную операцию.

Почему результат не проверяют одной посадкой на колодки

То, что корпус удалось установить, ещё не подтверждает правильную работу встроенного ручника. После сборки проверяют рабочее торможение и действие стояночного механизма по требованиям автомобиля. Нужно убедиться не только во включении тормоза, но и в его освобождении после снятия усилия.

Нельзя считать заменой этой проверки более сильное натяжение троса. Трос передаёт движение внешнему рычагу, но не исправляет неправильную начальную установку деталей внутри суппорта. Если результат не соответствует требованиям, возвращаются к механизму и применимой процедуре, а не компенсируют неизвестную причину регулировкой наугад.

Указанные HELLA 45 градусов относятся только к определённому исполнению, а не ко всем задним суппортам. Продавливание неподходящим инструментом может повредить регулировочный механизм; при неустановленном типе узла работу останавливают.
