В АКПП снова сгорает пакет 4–5–6: зачем проверяют компенсацию центробежного давления

После ремонта автоматической коробки пакет 4–5–6 снова перегрелся, хотя в каналах его включения явной утечки не нашли. Это повод проверить другую сторону поршня — компенсационную подачу масла. Её задача состоит в том числе в том, чтобы пакет полностью освобождался, когда передавать усилие ему не требуется.

Речь идёт о продольных шестиступенчатых АКПП GM с соответствующей схемой управления. Обозначение 4–5–6 указывает на пакет, используемый на этих передачах. Принцип описан Sonnax, но конкретное устройство каналов и методы проверки необходимо сверять по модели коробки: похожее название узла у другого производителя не делает схемы одинаковыми.

Почему выключенный пакет всё равно может тереться

В автоматической коробке масло под давлением перемещает поршень, который сжимает фрикционные диски. После снятия команды пакет должен разомкнуться. Возвратные пружины помогают поршню уйти назад, однако во вращающемся барабане на оставшееся масло действует центробежная сила.

В рассматриваемой системе полость включения предварительно заполняется через отдельную ветвь. Это сокращает задержку при следующей команде. Но та же жидкость во вращающемся узле способна создавать усилие, частично сжимающее пакет даже тогда, когда он должен быть свободен. Фрикционы начинают работать в нежелательном режиме.

Для вращающихся пакетов 1–2–3–4, 3–5–R и 4–5–6 предусмотрена компенсация этого воздействия. Невращающиеся узлы 2–6 и Low/Reverse не нуждаются в таком противодействии по той же причине. Поэтому объяснять любой перегрев внутри коробки одним компенсационным клапаном неправильно: сначала устанавливают, какой именно пакет пострадал.

Что делает компенсационный поршень

Регулятор направляет масло к компенсационной полости. Оно создаёт усилие с противоположной стороны поршня включения и помогает пружинам освобождать диски. Это не второй способ включить передачу, а часть баланса сил, который позволяет пакету работать в нужный момент и переставать передавать усилие после команды на выключение.

Контуры также участвуют в скорости перехода между состояниями. Предварительное заполнение помогает включению, компенсация — освобождению. Если один процесс замедлен, а другой идёт штатно, согласованность переключения нарушается. Возможны толчки, затянутые переходы или нежелательное перекрытие работы пакетов, но по одному ощущению водителя неисправный элемент не определить.

Если жалоба начинается с подскока оборотов между передачами, полезно сначала разобраться, как подтверждают пробуксовку АКПП. Компенсационная система — более узкая ветвь проверки уже установленного нарушения работы, а не объяснение всякого изменения оборотов.

Почему отдельно осматривают уплотнения турбинного вала

У пакета 4–5–6 компенсационное масло проходит через турбинный вал. Уплотняющие кольца удерживают его на предусмотренном пути. Если кольца повреждены, жидкость уходит, а необходимое противодействие частичному включению ослабевает. При этом поиск только на стороне подачи для сжатия фрикционов может не показать причину.

Особенно важно проверить этот участок, если перегрев возник вскоре после сборки. Sonnax отдельно указывает на возможность повреждения колец при установке. Это направление осмотра, а не вывод о допущенной ошибке: состояние колец, посадочных поверхностей и следы повреждения нужно увидеть и сопоставить с устройством конкретного агрегата.

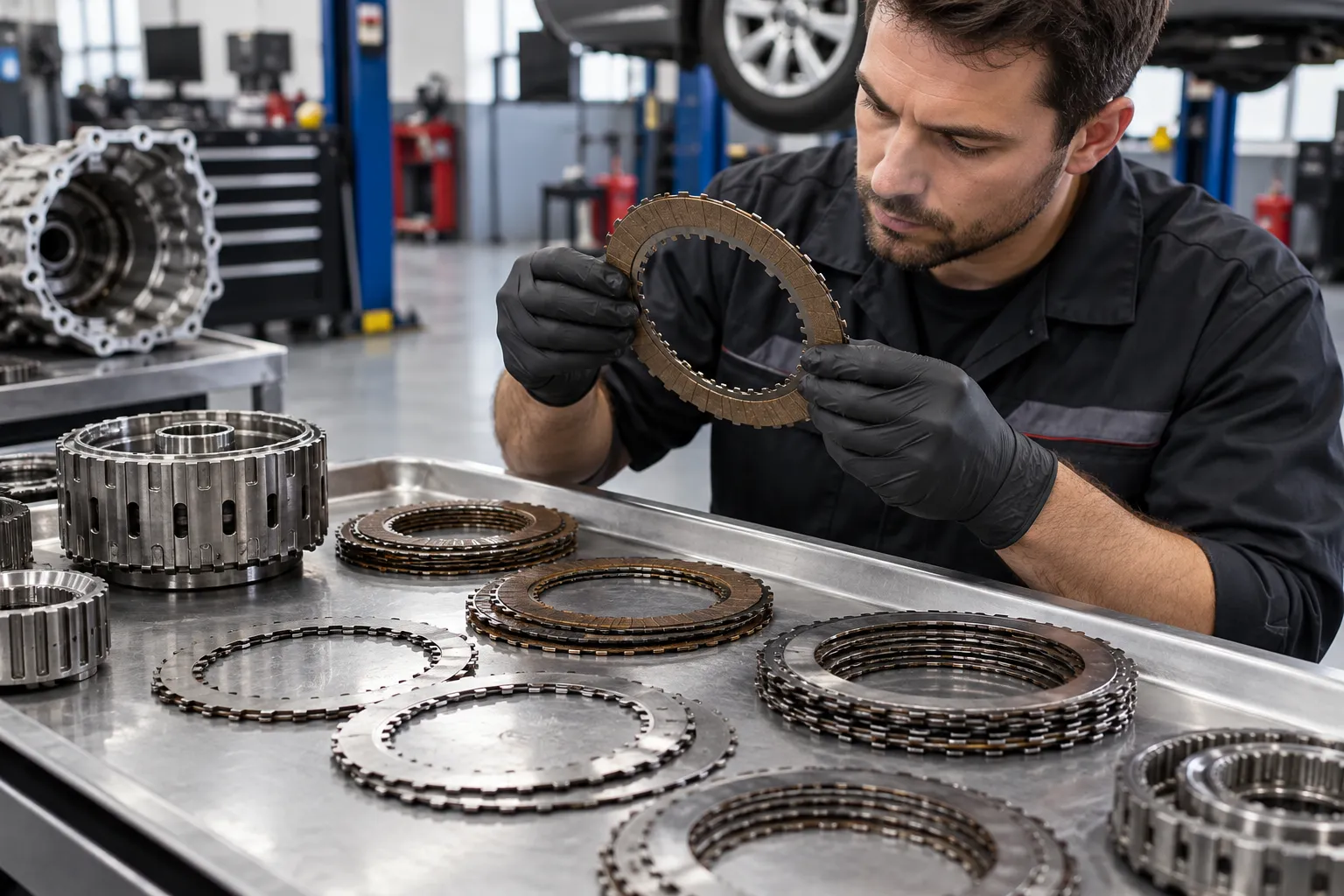

Оценивать приходится и сам компенсационный поршень: исправный путь подачи не поможет, если полость не удерживает масло. Замена сгоревших дисков восстанавливает повреждённые детали пакета, но не устраняет автоматически утечку, из-за которой они работали с лишним трением.

В этой схеме компенсационная подача пакета 4–5–6 также связана со смазкой задней части корпуса и втулок удлинителя через отдельное отверстие. Если при разборке там найдены следы недостаточной смазки, их рассматривают вместе с состоянием подачи, а не как заведомо независимое повреждение.

Как проверяют регулятор без отдельного штуцера

У этого компенсационного контура нет отдельного контрольного порта для прямого подключения манометра. Поэтому нормальное давление, измеренное в другом доступном месте коробки, нельзя объявлять подтверждением исправности всей ветви. Оно характеризует тот участок, к которому подключён прибор.

Внутренний регулятор постоянно совершает небольшие перемещения, и износ его сопряжения способен нарушить подачу. При разборке оценивают герметичность и состояние клапана с каналом. Для подходящих узлов применяют вакуумную либо масловоздушную проверку по соответствующей методике, не подставляя произвольную норму от другой коробки.

Разница между электрической командой и механическим износом канала разобрана в статье о соленоиде и изношенном гидроблоке. Здесь важно дополнить этот подход проверкой компенсационного питания. Начать разбор жалобы можно с услуги диагностика АКПП; необходимый объём исследований зависит от установленного агрегата.

Сгоревший пакет сам по себе не доказывает отказ компенсационной подачи. Схему каналов и условия испытаний GM нельзя переносить на Aisin или ZF без проверки применимости.
