У новой гильзы отломился буртик: как проверяют пятно опоры, а не только выступание

Буртик новой гильзы отломился при сборке или вскоре после ремонта двигателя. Первая версия — дефект самой детали, но причина может находиться в блоке. Если опорный поясок поддерживает буртик неравномерно, при прижиме головкой возникает изгибающая нагрузка, на которую это соединение не рассчитано.

Motorservice описывает такой механизм для сменных гильз с опорным буртиком. При этом правильное измеренное выступание не исключает плохого контакта снизу. Высота и распределение опоры отвечают на разные вопросы, поэтому проверять нужно оба признака.

Как буртик принимает нагрузку

Гильза устанавливается в предусмотренное посадочное место, а её верхняя часть участвует в соединении с головкой и прокладкой. Под буртиком должна находиться опора нужной формы. Если контакт остаётся только на части поверхности, усилие прижима распределяется иначе.

Участок без поддержки способен работать как короткий рычаг. Вместо предусмотренного прижатия возникает изгиб у перехода от буртика к стенке гильзы. Именно поэтому разрушение возможно у новой детали: отсутствие эксплуатационного износа не защищает от неправильной опоры при сборке.

Почему выступание не заменяет проверку контакта

Измерение выступания показывает положение верхней части гильзы относительно поверхности блока в заданных точках. Оно необходимо для контроля сборки, но не отображает всю форму пояска под буртиком. Удовлетворительное показание в нескольких местах ещё не означает равномерного прилегания по окружности.

Дефект может быть связан с перекосом посадки, местным выступом или изменённой формой опорной поверхности. Некоторые отклонения плохо видны без специального контроля. Поэтому вывод «высота правильная, значит блок исправен» преждевременно закрывает поиск.

Общие измерения положения рассмотрены в материале о сместившейся гильзе цилиндра. При отрыве буртика к этим измерениям добавляют проверку того, где именно деталь была поддержана при прижиме.

Что показывает контрольная краска

Для оценки прилегания используют тонкий слой контрольной краски на подготовленной опорной поверхности. Перенос следа помогает увидеть распределение контакта: оно может оказаться неполным или сосредоточенным в отдельных местах. Толстый слой материала, напротив, способен скрыть небольшие отклонения формы.

В описанном Motorservice способе пробную посадку для этой проверки выполняют без уплотнительных колец гильзы. Это нужно, чтобы их сопротивление не подменяло оценку собственно опоры. Такой диагностический этап не означает, что двигатель затем разрешено собирать без предусмотренных уплотнений.

Поверхности должны быть чистыми. Если между ними остались частицы старой прокладки, загрязнение или другой посторонний материал, отпечаток будет отражать в том числе их влияние. После выявления препятствия проверку проводят вновь, чтобы не принять удалённую соринку за единственную причину при сохранившемся дефекте формы.

Радиус и фаска тоже имеют значение

В месте перехода опорного пояска к соседней поверхности предусмотрена определённая геометрия. Если радиус или фаска посадочного места мешают гильзе занять правильное положение, буртик может опираться не той частью, которая должна передавать нагрузку.

После обработки блока особенно важно сопоставить переход с конструкцией выбранной гильзы. Нельзя исправлять такое несовпадение стачиванием кромки на глаз. Изменение формы должно соответствовать ремонтной документации и оставлять допустимую опорную поверхность.

Отдельно проверяют, не мешают ли правильной посадке зажатые или неподходящие уплотнения. Для мокрой гильзы нижняя герметизация и верхняя механическая опора связаны общей сборкой, но проверяются как разные задачи. Отсутствие наружной течи не подтверждает, что буртик нагружен правильно.

Почему не помогает слой герметика

Жидкий состав под буртиком не выравнивает посадочное место установленным способом. Посторонний слой может изменить положение гильзы и распределение усилия. Если технология конкретного двигателя не предусматривает такой материал в этом месте, добавлять его ради «мягкой опоры» нельзя.

Так же оценивают прокладки и ремонтные элементы под буртик. У некоторых конструкций существуют предусмотренные варианты восстановления высоты после обработки. Это не разрешение вырезать собственную прокладку или складывать несколько случайных колец. Требуются применимые детали и контроль результата по документации.

Что проверяют после разрушения

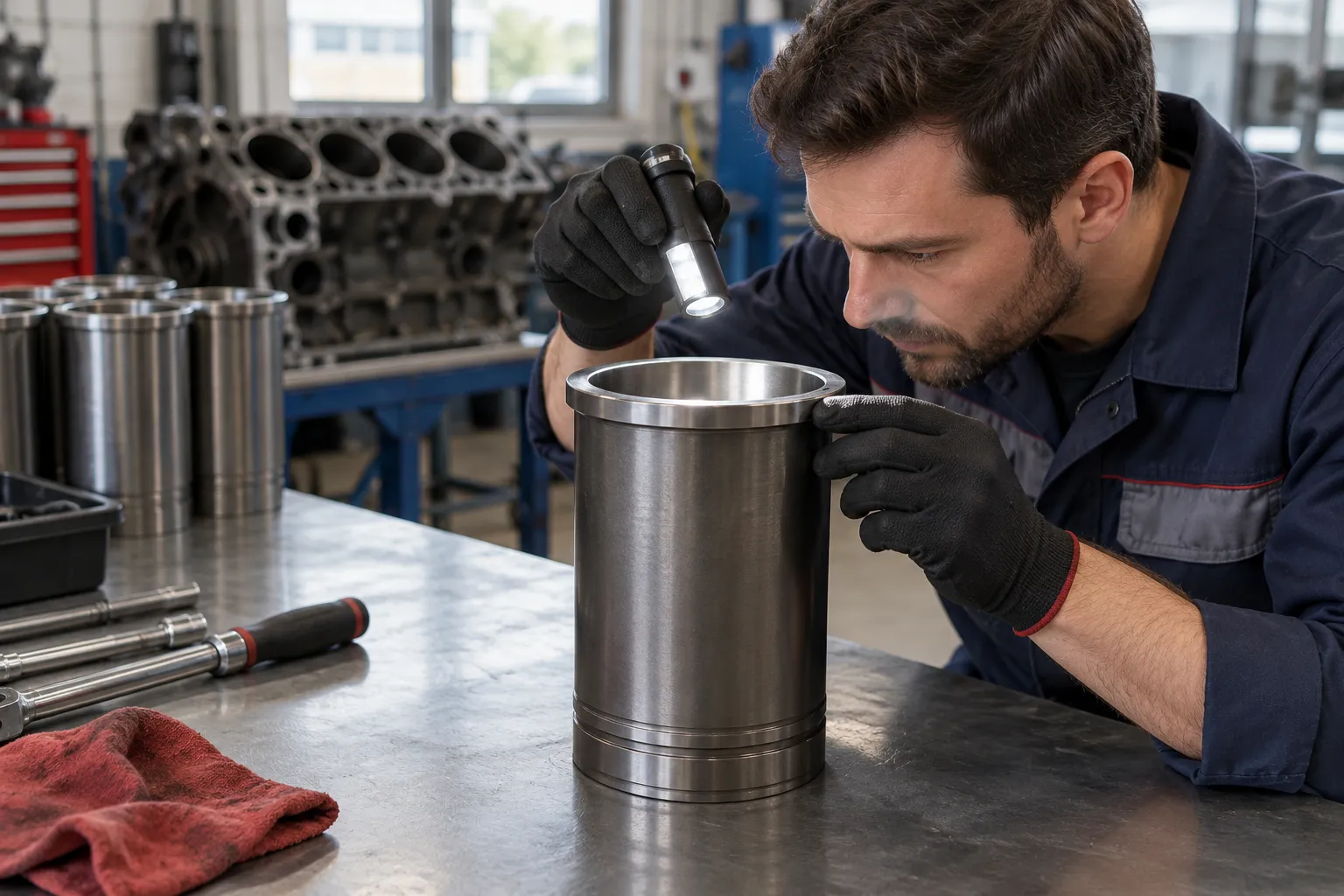

Осматривают повреждённую гильзу, поясок блока и соседние участки. Оценивают, не пострадала ли поверхность опоры при отрыве, нет ли оставшихся фрагментов и следов местного контакта. По возможности сопоставляют характер излома с найденным распределением нагрузки.

Соседние цилиндры также заслуживают проверки, если их посадочные места обрабатывали тем же способом или имеются похожие признаки. Но один разрушенный буртик не делает все гильзы автоматически негодными. Каждое решение должно опираться на состояние конкретного сопряжения.

При замене цилиндро-поршневой группы грузового двигателя новая гильза не должна возвращаться на непроверенную опору. После допустимого восстановления посадочного места снова контролируют контакт и выступание: обработка одного параметра способна изменить другой.

Важно: не подбирайте прокладки под буртик и не изменяйте фаску на глаз. Допустимую обработку и ремонтные детали определяют по документации двигателя.
