Новая втулка распредвала перекрыла масло: зачем проверяют положение отверстия после запрессовки

После замены втулок распредвал получил задиры, хотя новые детали подобрали по каталогу. Одно из мест проверки — подвод масла через установленный подшипник. Целая втулка способна перекрыть канал, если её запрессовали с неверным угловым положением или не учли устройство распределительной канавки.

Речь идёт о двигателях со сменными запрессованными подшипниками распредвала, в том числе конструкциях OHV. Это не общий порядок ремонта любого современного мотора. Если шейки работают непосредственно в обработанной алюминиевой головке с крышками, устройство опоры и контроль будут другими.

Почему отверстие проверяют после установки

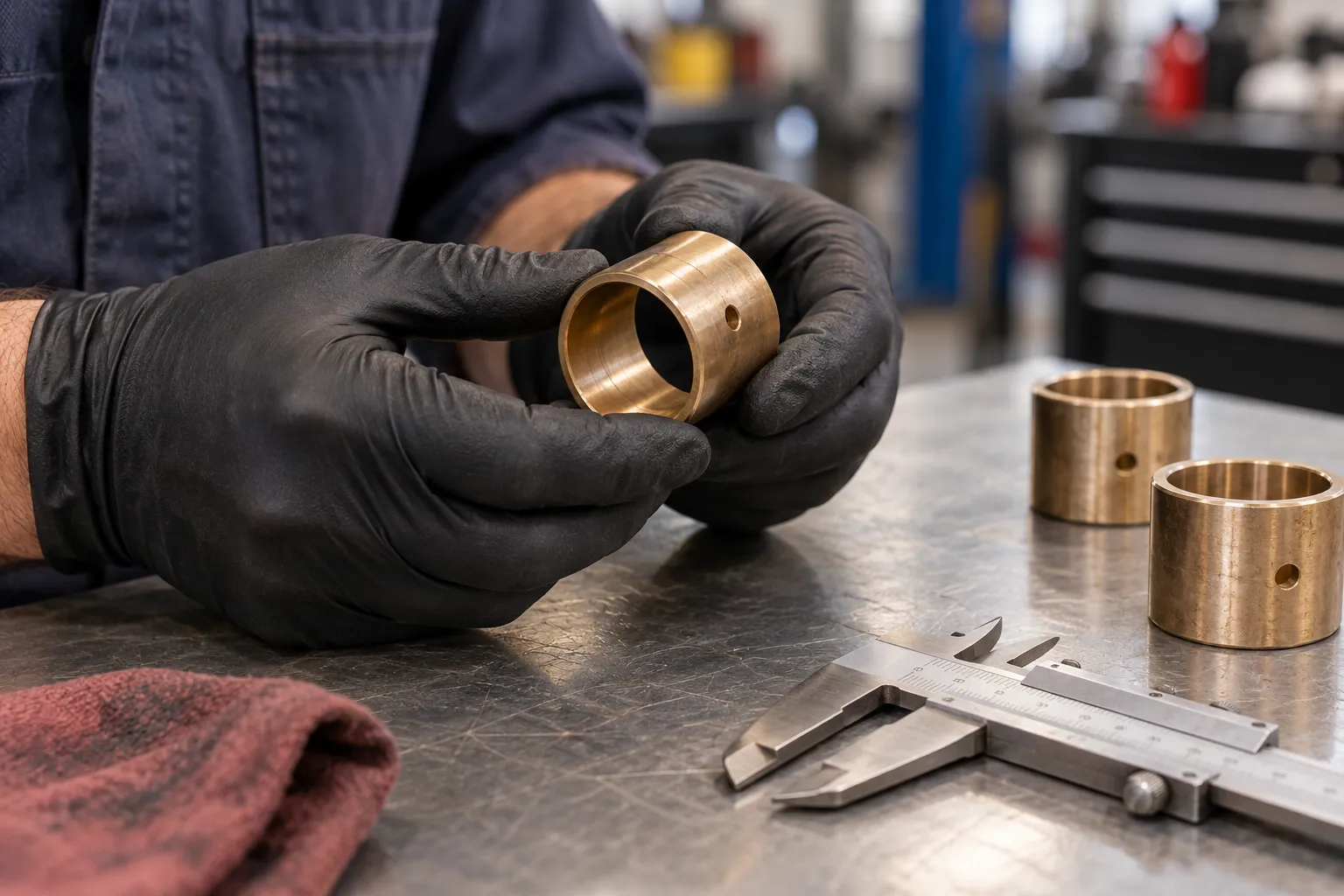

На снятой втулке масляное отверстие хорошо видно. Но после запрессовки важно его положение относительно канала в блоке. Наличие отверстия само по себе не гарантирует, что жидкость сможет пройти к рабочей поверхности подшипника.

Кроме углового положения оценивают осевую посадку и соответствие детали конкретной опоре. Комплект может включать разные исполнения для разных мест. Если втулка закрыла нужный проход, исправный насос и подходящее масло не устранят местное ограничение подводящего пути.

Два устройства маслоподачи

В рекомендациях MAHLE Clevite различаются блоки без распределительной канавки за подшипником и конструкции с такой канавкой. В первом случае отверстие втулки должно совпадать с подводящим отверстием. Ошибка ориентации способна непосредственно закрыть доступ масла.

При наличии канавки жидкость получает путь по окружности за втулкой. Это может позволять другое угловое расположение выходного отверстия. Однако канавка не означает, что любое положение одинаково правильно: нужно учитывать, куда масло выходит на внутреннюю рабочую поверхность.

Нельзя определять конструкцию только по рисунку подшипника из похожего двигателя. Осматривают фактическое место установки и проверяют схему. За годы ремонта блок или комплект могли получить изменения, поэтому воспоминание о ранее собранном моторе не заменяет идентификацию.

Зачем учитывать нагруженную сторону

Подвод масла связан не только с открытым каналом, но и с работой вращающейся шейки в подшипнике. В подходящей конструкции масло направляют перед нагруженной зоной по направлению движения поверхности. Поэтому ориентацию выбирают с учётом вращения и распределения нагрузки.

MAHLE приводит конкретный пример положения отверстия, но его нельзя переносить на все двигатели как правило «на два часа». Для такого указания имеют значение сторона наблюдения, направление вращения и устройство опоры. Без этих условий циферблат превращается в неоднозначный совет.

Владелец не обязан вычислять положение втулки самостоятельно. Полезно понимать, что формулировка «отверстие не закрыто» ещё не завершает проверку, если документация задаёт определённую сторону подачи. Правильность установки подтверждают по применимой схеме, а не по одному видимому просвету.

Что меняется при запрессовке

Подшипник устанавливается с предусмотренной посадкой, и его внутренний размер после монтажа имеет значение для зазора с шейкой. Повреждение наружной поверхности, перекос или нарушение посадочного места способны повлиять на установленную геометрию.

Поэтому до сборки проверяют состояние опоры, а после установки — положение и размер подшипника в требуемых условиях. Используют подходящую оправку, которая обеспечивает предусмотренное приложение усилия. След от грубого инструмента не становится безопасным только потому, что втулка всё-таки заняла своё место.

Свободное вращение распредвала также оценивают по процедуре. Оно помогает обнаружить некоторые проблемы сопряжения, но не подтверждает открытый масляный путь. Вал может поворачиваться при сборке, тогда как подводящий канал остаётся частично или полностью перекрытым.

Как исследуют задир после ремонта

Осматривают повреждённую опору и сопоставляют её с состоянием остальных шеек. Локальный след направляет к конкретному месту, но не доказывает ошибку отверстия без проверки. Уточняют комплектность, ориентацию, доступность каналов и геометрию установленного подшипника.

Если обнаружено ограничение подачи, его устраняют вместе с оценкой последствий. Новый распредвал, установленный в ту же непроверенную втулку, может снова оказаться в прежних условиях. Повреждённую рабочую поверхность нельзя признать пригодной только после открытия канала.

Не следует смешивать эту неисправность с переставленными крышками опор. Отличия разобраны в статье о порядке установки крышек распредвала. Там важна принадлежность совместно обработанных элементов, здесь дополнительно рассматривается отдельная запрессованная втулка и маршрут масла через неё.

Что должно быть подтверждено перед сборкой

Нужны правильное исполнение подшипника, исправная посадка, предусмотренный внутренний размер и открытый масляный путь. Если изготовитель задаёт определённую ориентацию отверстия, она также входит в контроль. Эти признаки проверяют до закрытия доступа соседними деталями.

При переборке двигателя решение по опоре принимают вместе с оценкой распредвала и блока. Произвольное расширение отверстия, расточка или подгонка втулки не заменяют установленную ремонтную технологию. После обнаруженного задира важно также исключить оставшиеся продукты повреждения в связанных участках маслоподачи.

Важно: положение отверстия и допуски определяют для конкретного двигателя. Указание «на два часа» без направления вращения и схемы опоры использовать нельзя.
