Цифровое салонное зеркало показывает плохую картинку: когда проверяют камеру, а когда дисплей

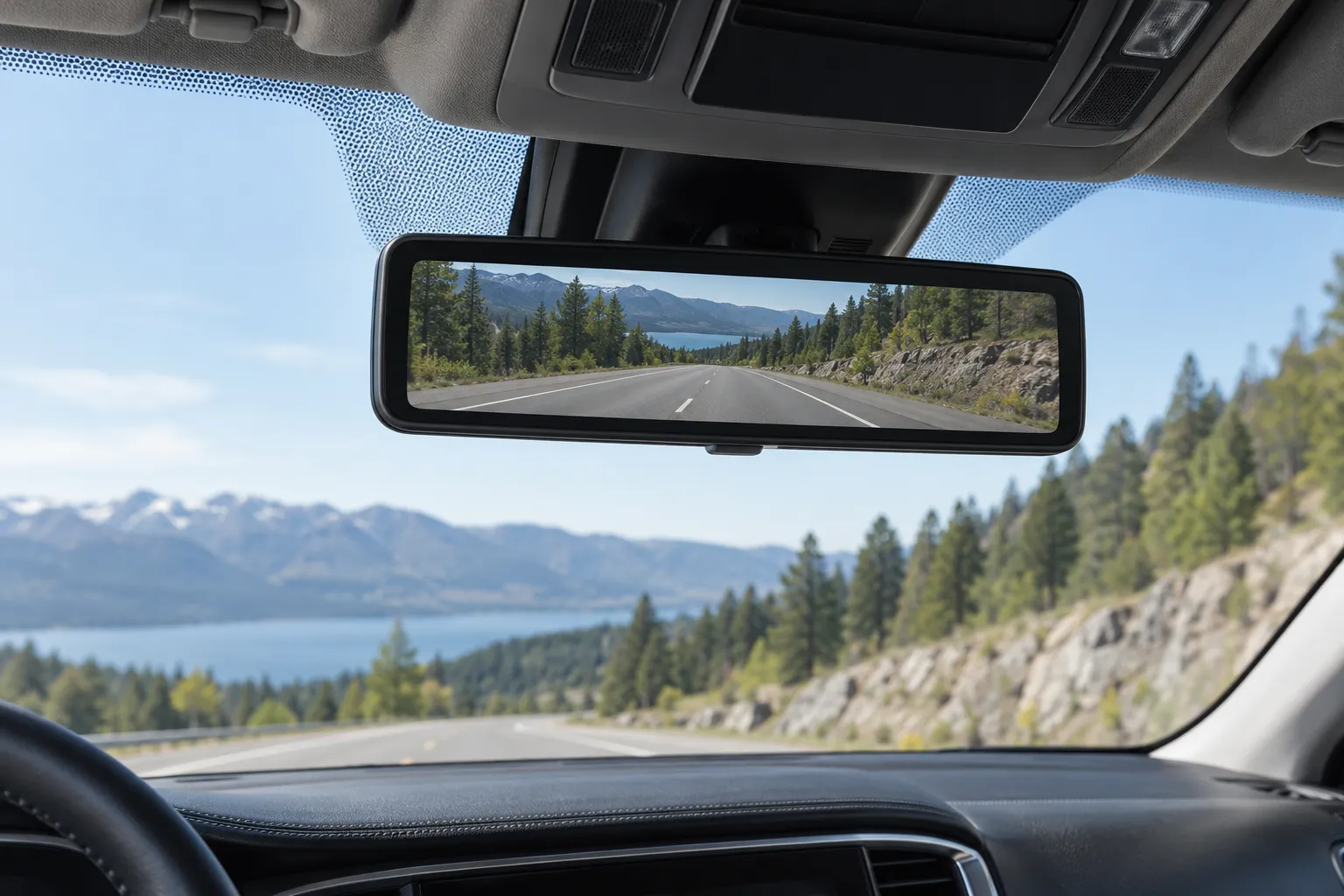

Салонное видеозеркало позволяет видеть пространство за автомобилем на встроенном экране. Но капли на наружной камере, блики, неправильная яркость и неисправность дисплея выглядят для водителя похоже: картинка становится неудобной. Прежде чем менять зеркало в сборе, полезно определить, где именно теряется качество изображения.

Разбор относится к штатным цифровым зеркалам с видеокамерой. Обычное зеркало с автоматическим затемнением работает иначе, даже если имеет похожие кнопки. Накладной видеорегистратор поверх зеркала тоже может использовать другую камеру, питание и способ переключения, поэтому его оценивают по собственному руководству.

Сравнение видеорежима и отражения

Если конструкция предусматривает переход в оптический режим, его используют на стоянке для сравнения. Чёткое обычное отражение при плохом видео позволяет сосредоточиться на электронном изображении, условиях камеры и настройках дисплея. Оно не доказывает, что сам экран исправен: в режиме отражения он может вообще не участвовать.

У некоторых зеркал меняются яркость, масштаб или положение показанного участка. Перед диагностикой фиксируют текущий вид, затем сверяют допустимые настройки. Попытка поднять яркость до предела может усилить дискомфорт ночью и не убрать засветку, уже попавшую в изображение с камеры.

Где расположена нужная камера

Камера цифрового зеркала не обязательно совпадает с парковочной камерой в ручке багажника. Она может находиться выше и иметь другой угол обзора. Поэтому чистая картинка при движении задним ходом не подтверждает чистоту второго объектива. Место установки уточняют по руководству и фактической комплектации.

Осматривают доступное наружное окно на грязь, капли, снег и повреждения. Очистку выполняют предусмотренным средством и мягким способом, без сухого растирания песка. Если есть штатный омыватель, проверяют, омывает ли он именно эту камеру. Наличие заднего дворника не означает, что объектив попадает в очищаемую им зону.

Как описать характер помехи

Равномерная мутность после дождя отличается от постоянной вертикальной полосы. Размытые световые ореолы вокруг фар направляют внимание к оптике и условиям освещения. Пятно, которое остаётся в одном месте экрана при смене сцены, требует проверки самого изображения и дисплея. Один признак всё же не определяет неисправный узел без сравнения.

Важно отличить зависшее изображение от неподвижного заднего плана. На стоящем автомобиле это проверяют безопасным наблюдением за обычными изменениями вокруг, не выполняя манёвр по сомнительной картинке. Чёрный экран и периодическая потеря видеосигнала требуют иной последовательности, чем небольшое снижение чёткости.

Непривычная фокусировка не равна поломке

В оптическом зеркале водитель видит отражённую сцену, а в цифровом смотрит на находящийся рядом дисплей. Некоторым людям трудно быстро переключать фокус между дорогой и экраном. Это ощущение следует отделить от реальной размытости видеокадра, заметной и другим наблюдателям на стоянке.

В руководстве Toyota Highlander для цифрового зеркала предусмотрен переход в оптический режим при затруднённом восприятии изображения. Это пример конкретной конструкции, а не универсальный переключатель для всех машин. Если ни один предусмотренный режим не обеспечивает достаточный обзор, пользоваться автомобилем до решения проблемы небезопасно.

Что проверяют в видеотракте

При полосах, пропадании или мерцании оценивают питание, соединения, кабель камеры и электронный модуль по схеме. Зависимость от движения крышки багажника может указывать на участок подвижного жгута, если линия действительно проходит там. Не следует изгибать проводку силой, чтобы временно вернуть изображение.

Сходные принципы поиска потери сигнала описаны в статье о чёрном экране задней камеры. Но напряжение питания, стандарт видео и расположение блоков у цифрового зеркала проверяют отдельно. Подключение случайной камеры с похожим штекером может оказаться несовместимым.

Когда подозревают дисплей

Исследуют стабильные участки отсутствующего изображения, повреждение поверхности и поведение встроенного меню, если оно есть. Когда и меню, и видео искажены одинаково в одной области, это полезный ориентир в пользу экрана или его управления. Если меню читается нормально, а видеокадр пропадает, проверку смещают к источнику и передаче сигнала.

Нажимать на пятно или прогревать зеркало феном не нужно: таким способом нельзя надёжно отделить дефект матрицы от соединения. Возможность замены отдельного дисплея зависит от конструкции. При выборе нового узла сверяют камеру, функции, крепление и совместимость, а не только размер отражающей поверхности.

Что не исправит затемнение обычного зеркала

Электрохромный слой уменьшает яркость отражения, но не очищает изображение видеокамеры. Его проверка разобрана отдельно: салонное зеркало перестало затемняться. Заклеивание датчиков и попытки усилить затемнение не являются ремонтом цифрового видеотракта.

После исправления проверяют включение, смену предусмотренных режимов и устойчивость изображения в условиях первоначальной жалобы. Для поиска электрической причины на сайте ВИСТ доступна диагностика автоэлектрики. Полезно заранее сообщить, возникает ли проблема только ночью, после дождя или независимо от освещения.
