Трещина блока цилиндров: какие проверки определяют возможность ремонта корпуса

Слова «треснул блок» ещё не описывают повреждение достаточно точно. Трещина наружной стенки рубашки охлаждения, дефект возле цилиндра и разрушение опоры коленчатого вала затрагивают разные функции корпуса. Возможность ремонта определяется местом, протяжённостью и последствиями дефекта, а не только тем, удаётся ли закрыть видимую линию.

При попадании охлаждающей жидкости в масло или цилиндр двигатель не запускают для наблюдения. Сначала устанавливают путь утечки и оценивают состояние затронутых деталей.

Сначала подтверждают, что повреждён именно блок

Потеря антифриза, масляная плёнка в бачке и перегрев не являются самостоятельным доказательством трещины блока. Похожие проявления возможны при неисправности теплообменника, головки и уплотнений. Направления такого поиска рассмотрены в статье о сообщении масла и охлаждающей жидкости.

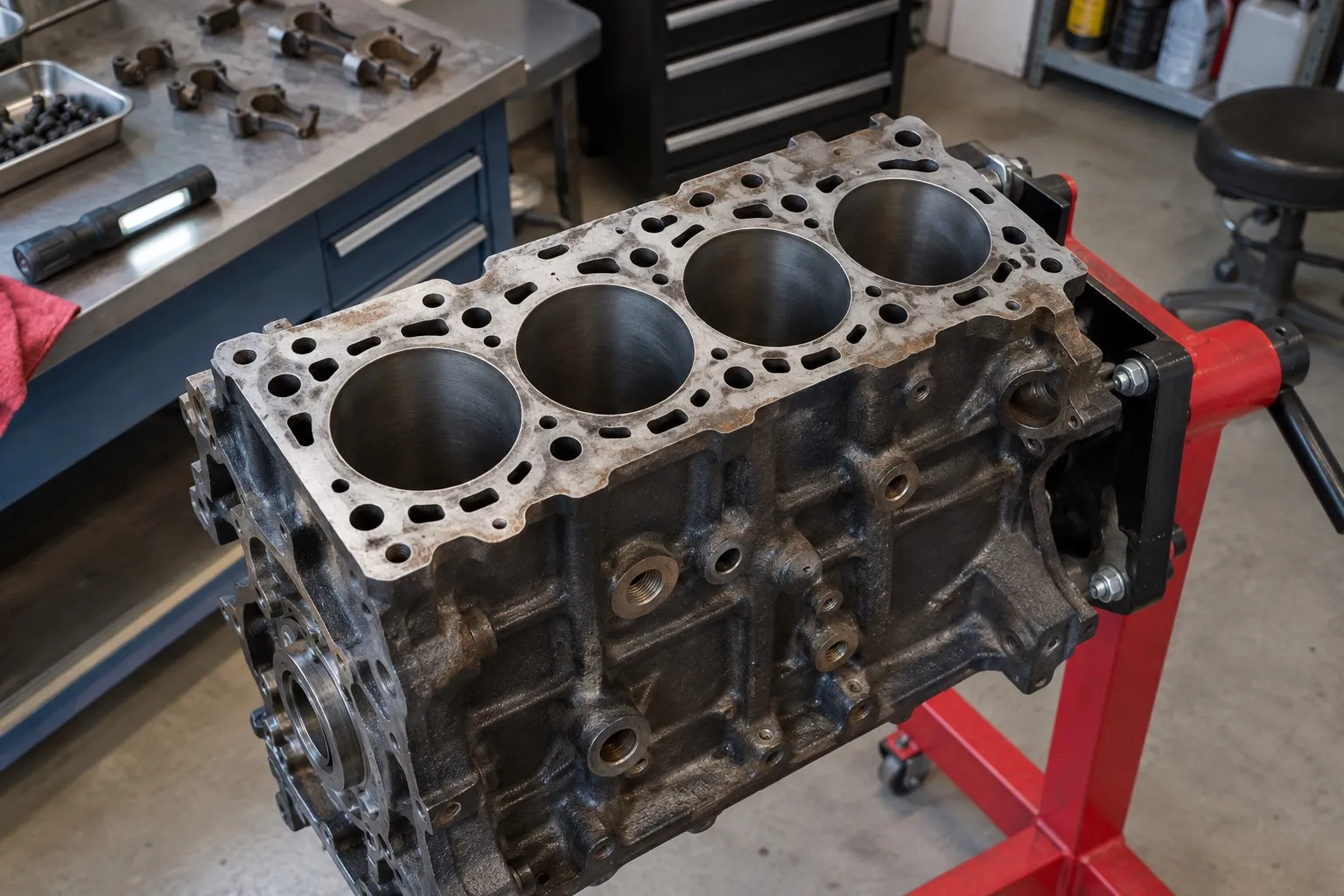

Если на корпусе видна линия, её очищают и исследуют подходящим способом. След от литья, царапина и настоящая трещина могут выглядеть похоже на фотографии. При обнаружении течи важно найти точку выхода: жидкость способна стекать по корпусу от расположенного выше соединения. Ремонтировать место мокрого следа без локализации преждевременно.

Почему расположение меняет решение

У наружной стенки рубашки основным проявлением может быть потеря герметичности. Однако даже здесь оценивают границы дефекта и близость креплений. Повреждение возле резьбового отверстия или опорной зоны нельзя рассматривать как произвольную щель в ненагруженной стенке.

В области цилиндра важны герметичность, форма рабочей поверхности и сохранность посадки гильзы, если она есть. Участок принимает нагрузки и работает при изменяющейся температуре. Поэтому закрытая снаружи трещина ещё не подтверждает пригодность цилиндра для поршня и колец.

В постелях коренных подшипников и других силовых перемычках проверяют способность корпуса сохранять заданное взаимное положение деталей. Простая герметичность здесь вообще не отвечает на главный вопрос. Даже без утечки трещина может быть несовместима с дальнейшим использованием блока по требованиям изготовителя.

Какие методы дают разные сведения

Осмотр показывает доступную поверхность, но не всю глубину дефекта. Для выявления трещин выбирают метод, соответствующий материалу и состоянию детали. Например, магнитный контроль применим не к любому сплаву; капиллярный метод имеет собственные требования к подготовке и выявляет дефекты, выходящие на поверхность. Название прибора не заменяет правильного применения.

Испытание герметичности отвечает на вопрос, есть ли сообщение проверяемой полости с другой областью в заданных условиях. Условия испытания должны соответствовать детали и процедуре. Отрицательный результат нельзя превращать в заявление об отсутствии всех трещин, особенно когда подозреваемая зона не была охвачена проверкой.

Измерения геометрии решают третью задачу. Оценивают необходимые плоскости, цилиндры и опоры в зависимости от места повреждения. Блок может оказаться герметичным, но деформированным; возможна и обратная ситуация. Поэтому один успешный тест не заменяет остальные основания для решения.

Что нужно знать о материале и прежнем ремонте

Чугунные и алюминиевые корпуса нельзя объединять одной универсальной технологией. Важны сплав, конструкция отливки, доступ к обеим сторонам дефекта и расположение соседних каналов. Предложение «заварить любой блок» не описывает, как будут проверены свойства корпуса и его размеры после вмешательства.

Прежние швы, вставки, герметизирующие составы и участки обработки отмечают до выбора метода. Они могут закрывать продолжение трещины или менять доступную толщину стенки. Если история неизвестна, это ограничение учитывают при обследовании, а не считают поверхность заводской по умолчанию.

Гильза не исправляет любой дефект блока

Установка ремонтной гильзы относится к определённой области цилиндра и требует пригодной посадочной части. Она не восстанавливает автоматически треснувшую силовую перемычку, резьбовую колонку или рубашку вне зоны ремонта. Допустимость гильзования зависит от конструкции и предусмотренных размеров обработки.

У двигателей с мокрыми гильзами отдельно различают дефект корпуса и течь уплотнений. Этой ситуации посвящён материал о нижних уплотнениях мокрой гильзы. Замена кольца может устранить подтверждённую течь кольца, но не компенсирует повреждённую поверхность блока под ним.

Что определяет выбор между восстановлением и заменой

Для восстановления нужны применимая технология, достаточная сохранность корпуса и возможность проверить результат. Если повреждение находится в запрещённой для ремонта зоне, продолжается в недоступную область либо сопровождается недопустимой деформацией, рассматривают замену. Само наличие оборудования для сварки или обработки не снимает этих ограничений.

• Установлены границы и расположение трещины.
• Понятно, какие полости и нагруженные участки она затрагивает.
• Известны материал и состояние опорных поверхностей.
• Выбранный метод допустим для данного корпуса и повреждения.
• После работ можно проконтролировать герметичность и необходимые размеры.

При ремонте двигателя решение о блоке принимают до окончательной сборки остальных узлов. Оно должно объяснять, какие функции корпуса восстановлены и чем это подтверждено. Внешне закрытая трещина без контроля геометрии и нужных полостей не даёт такого ответа.
