Антифриз проходит через уплотнения мокрых гильз: как отделяют дефект блока от ГБЦ

Антифриз обнаружили в моторном масле, но проверка головки не выявила очевидной причины. Для двигателя с мокрыми гильзами существует ещё один путь: жидкость способна пройти через нижнее уплотнение гильзы прямо в картер. Замена прокладки головки в такой ситуации не устраняет место утечки.

При подтверждённом попадании охлаждающей жидкости в масло двигатель не запускают для наблюдения. Смазка уже может быть непригодной, а работа подшипников в загрязнённом масле расширит повреждение. Сначала устанавливают путь жидкости и состояние затронутых деталей.

К каким двигателям относится проблема

Мокрой называют гильзу, наружная поверхность которой омывается охлаждающей жидкостью. В рассматриваемой конструкции нижняя часть герметизируется отдельными кольцами. Их задача — не дать жидкости из рубашки охлаждения попасть в полость картера.

Это описание нельзя переносить на каждый двигатель со словом «гильза». У сухой гильзы другое устройство сопряжения с блоком. До поиска нижних уплотнений необходимо установить конструкцию точного двигателя: иначе диагностика будет направлена к деталям, которых в нём нет.

Чем нижняя утечка отличается от дефекта ГБЦ

Верхний стык связан с головкой и её прокладкой. Нижние кольца мокрой гильзы находятся в другой зоне. Поэтому исправная верхняя поверхность не исключает утечку снизу, а обнаруженная жидкость в картере не указывает автоматически на головку.

Путь через нижнее уплотнение может не сопровождаться попаданием газов из цилиндра в охлаждающую систему. Отрицательная проверка на такие газы отвечает только на свой диагностический вопрос. Она не подтверждает герметичность всех границ между антифризом и маслом.

Какие наблюдения помогают локализации

Учитывают падение уровня антифриза, изменение уровня и состояния масла, время появления загрязнения. Утечка может проявляться и при стоящем двигателе, поэтому отсутствие дыма из выхлопа не исключает проблему. Но один налёт на крышке ещё не доказывает попадание антифриза: его сопоставляют с другими данными.

Важно знать, снимались ли гильзы и проводился ли недавний ремонт блока. После вмешательства возможны ошибки установки уплотнений, тогда как у давно работающего агрегата отдельно оценивают старение деталей и коррозию посадок. История помогает выбрать область проверки, но не заменяет обнаружение самой течи.

Как ищут конкретное место выхода жидкости

Проверку герметичности выполняют по процедуре двигателя с допустимыми условиями испытания. Не следует повышать давление произвольно, чтобы «быстрее проявилось». Чрезмерная нагрузка способна повредить исправные элементы и затруднить оценку исходного дефекта.

Если конструкция позволяет осмотреть нижнюю часть, используют доступ к зоне предполагаемого выхода жидкости. Наблюдение должно отличать течь вдоль гильзы от жидкости, пришедшей сверху другим путём. След на наружной поверхности детали полезен только тогда, когда понятна точка его начала.

Три разных причины у одного места

Первый вариант — повреждённое или неподходящее уплотнительное кольцо. Второй — нарушение поверхности канавки или посадки, где исправное кольцо не может обеспечить герметичность. Третий — дефект стенки самой гильзы, например трещина или сквозное повреждение. Эти варианты требуют разного восстановления.

Поэтому снятое кольцо не должно стать единственным предметом осмотра. Проверяют его положение, состояние контактных зон и поверхность гильзы. Найденная коррозия требует оценки глубины и расположения: замена резины не восстанавливает утраченный металл посадочного места.

Почему нельзя ставить дополнительные кольца

Комплект и порядок уплотнений выбирают для конкретного исполнения. Лишнее кольцо в похожей канавке не является улучшением конструкции. Неправильный размер или расположение способны нарушить установку гильзы и создать другие повреждения вместо устранения течи.

Также нельзя заменять предусмотренную технологию произвольным количеством герметика. Для некоторых комплектов его применение прямо исключено. Монтажные материалы и порядок сборки сверяют с инструкцией, а не подбирают по привычке работы с наружной прокладкой.

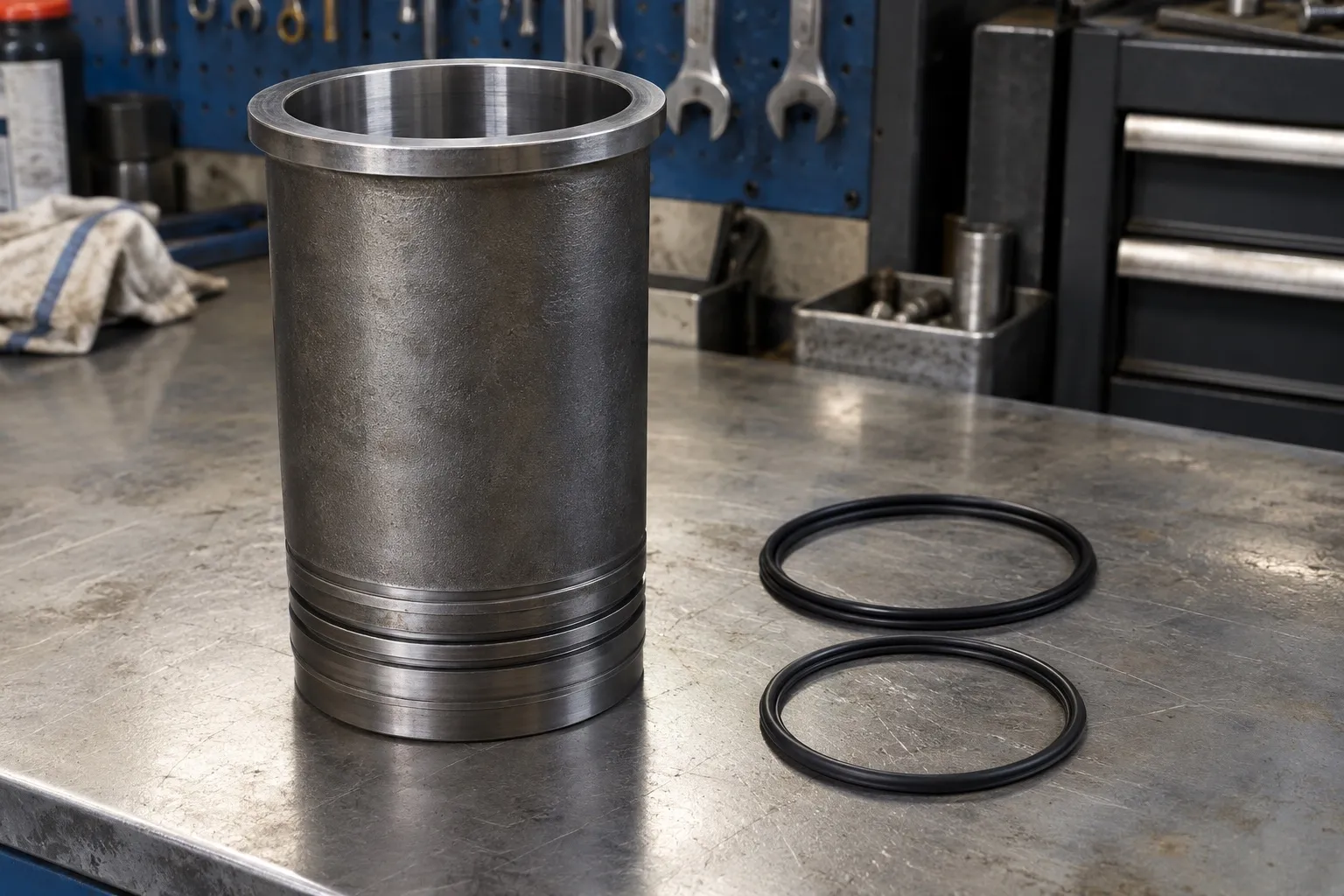

Что проверяют после снятия гильзы

Помимо нижней герметизации оценивают посадку, опорную область и положение гильзы в блоке. Извлечение и повторная установка затрагивают весь узел. Восстановление нижней течи не должно оставить неправильное положение верхнего торца под головкой.

Влияние смещения рассмотрено в статье о положении гильзы и необходимых измерениях. Это соседняя, но отдельная неисправность: герметичность кольца и правильная посадка проверяются совместно, а не подменяют друг друга.

Ограничения ремонта без глубокой разборки

Объём доступа определяется конструкцией и результатами локализации. Нельзя заранее обещать замену колец «снизу без снятия всего» для любого мотора. Если повреждена канавка блока или обнаружена трещина, первоначально предполагаемая работа может оказаться недостаточной.

При этом неисправность нижнего уплотнения не означает автоматическую непригодность головки. Каждую часть оценивают по собственным результатам. Такой подход позволяет избежать и бессмысленной замены прокладки, и необоснованного вывода о необходимости заменить весь двигатель.

Как оценивают результат

После устранения пути утечки проверяют герметичность и последствия загрязнения масла. Нельзя ограничиться красивым уровнем в бачке, если мотор уже работал со смесью жидкостей. Проверки смазки и сопряжённых деталей выбирают по фактическим признакам повреждения.

На сайте ВИСТ есть диагностика двигателя. При подозрении на течь мокрых гильз задача состоит в подтверждении конструкции и точного пути антифриза. Только после этого решают, нужны ли уплотнения, восстановление посадки, замена гильзы или другое вмешательство.
