Система ночного видения перестала показывать тепловое изображение: что проверяют

Ночное видение перестало показывать тепловую картинку, выводит сообщение о недоступности или больше не выделяет пешеходов. Для владельца это одна жалоба, однако пути проверки различаются. Отсутствующий видеокадр нужно отделить от сниженного контраста и от неработающего распознавания поверх исправного изображения.

Название Night Vision используют для разных технологий. В этой статье основной сценарий — штатная система с тепловизионной камерой. Если автомобиль использует иную инфракрасную систему, её условия и методику уточняют отдельно. Обычная парковочная камера не становится тепловизором после программного включения другого меню.

Что именно перестало работать

На стоянке уточняют, доступно ли включение функции, появляется ли кадр и сохраняются ли элементы интерфейса. Чёрный экран, неподвижный старый кадр и малоконтрастное изображение — не одно и то же. Важно записать точное сообщение: система может сообщать об ограничении условий, а может о неисправности.

Если дорога видна в тепловом диапазоне, но рамки или предупреждения исчезли, видеотракт хотя бы частично работает. Тогда исследуют условия распознавания и состав функций конкретной версии. Ранние и поздние поколения ночного видения отличаются; отсутствие функции, которой автомобиль никогда не имел, не является поломкой.

Почему тепловая картинка отличается от обычного видео

Тепловизионная камера воспринимает тепловое излучение, а не просто усиливает видимый свет. В материалах BMW о Night Vision описана именно такая технология. Детальность и контраст сцены зависят от различий между объектами и фоном, поэтому нельзя требовать одинаковой картинки в любых погодных и температурных условиях.

Яркий на обычном видео объект может выглядеть иначе в тепловом изображении. Важны не привычные цвета кузова или одежды, а свойства сцены, воспринимаемые системой. Сравнение с записью телефонной камеры не позволяет признать тепловизор неисправным. Для оценки выбирают условия, предусмотренные изготовителем автомобиля.

Окно камеры и его обслуживание

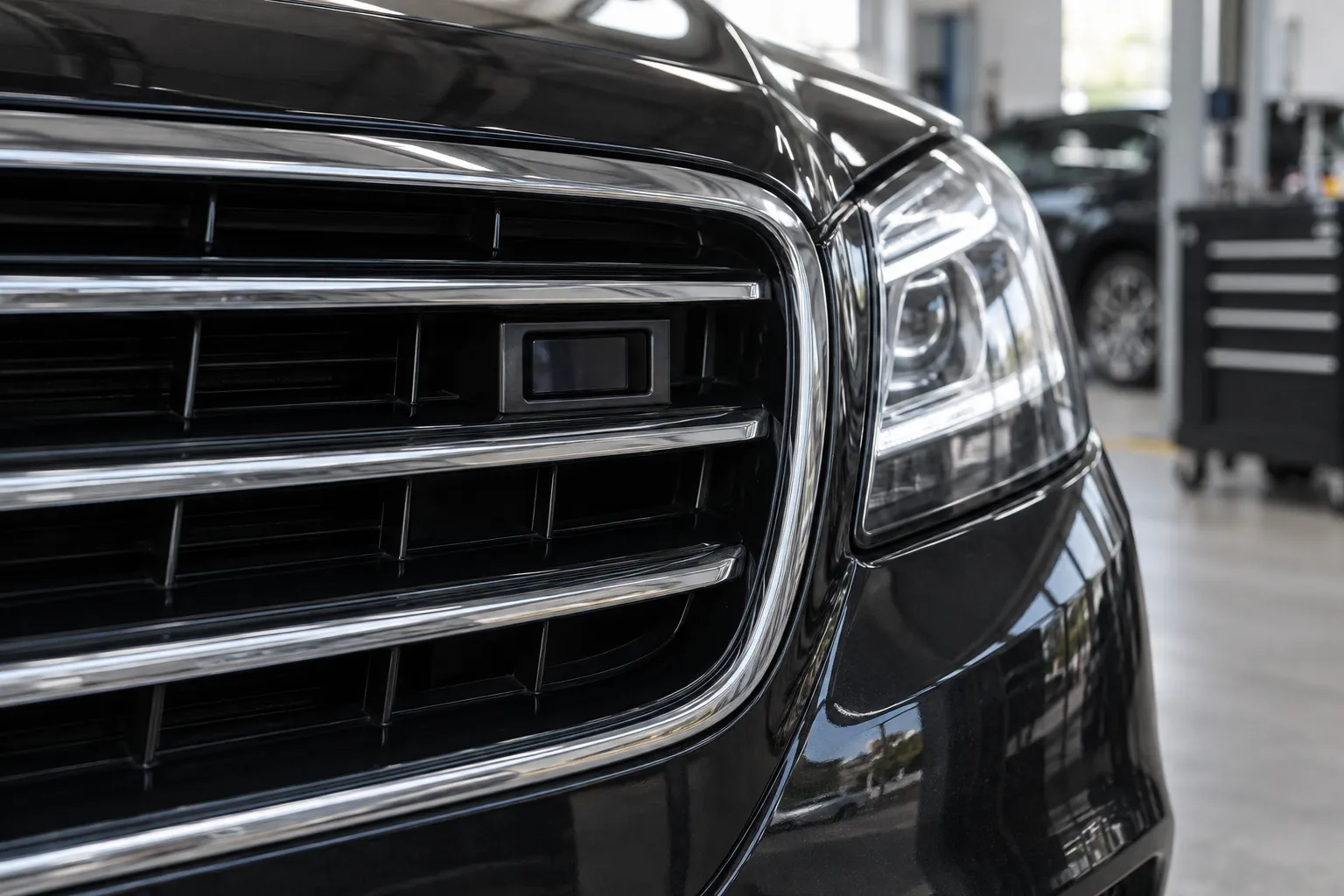

Проверяют фактическое место установки камеры и чистоту её наружного окна. Грязь, снег или неподходящее покрытие способны ограничить работу, даже если соседняя решётка выглядит чистой. Прозрачность детали для глаза не гарантирует её пригодность для нужного диапазона излучения, поэтому самодельное защитное стекло здесь не подходит.

Очистку выполняют только разрешённым способом. Не полируют окно как рассеиватель фары и не наносят на него случайный состав. При наличии штатной очистки проверяют её по руководству. После удара оценивают не только наружную царапину, но и положение корпуса, крепления и состояние соединений.

Температура и условия доступности

Уточняют, появляется ли отказ сразу при включении, после прогрева или только в определённой погоде. Если руководство описывает ограничения работы, сопоставляют с ними фактические условия. Нельзя объявлять любую недоступность нормальной лишь потому, что на улице жарко, холодно или идёт дождь.

Полезно сохранить сообщение и время появления, не стирая ошибки до чтения. Периодический отказ после длительной работы требует наблюдения именно в таком режиме. При этом специально создавать опасную ночную ситуацию ради проверки распознавания не следует: технический тест организуют безопасно и по применимой процедуре.

Питание, связь и обработка изображения

По схеме выясняют, какие блоки питают камеру и принимают её данные. Затем проверяют доступность модулей, ошибки и соединения. Наличие питания без нагрузки ещё не исключает плохой контакт. Следы влаги в разъёме оценивают вместе с герметичностью, иначе временное высыхание может скрыть сохраняющуюся причину.

Общий принцип разделения камеры и экрана показан в материале о пропавшем изображении заднего вида. Но подключение, интерфейс и параметры тепловизора определяют по его документации. Подавать питание на неизвестные контакты или переставлять похожие камеры для пробы нельзя.

Изображение есть, а предупреждения нет

Система может видеть сцену, но не классифицировать объект как предусмотренную цель. Проверяют поддерживаемые объекты, активный режим и ограничения распознавания конкретного поколения. Не каждый тёплый предмет должен выделяться рамкой, а отсутствие одного предупреждения не подтверждает отказ тепловизионного сенсора.

Отдельная камера контроля внимания водителя наблюдает за человеком в салоне и решает другую задачу. Её исправность не доказывает работоспособность наружного ночного видения. Даже если сообщения выводятся на одной приборной панели, проверяют соответствующие источники.

Подбор камеры и контроль после ремонта

При подтверждённом отказе сверяют номер, поколение системы и требуемые действия после установки. Рабочая камера с другой машины не обязательно совместима с обработкой и креплением. Если предусмотрена настройка положения или калибровка, её выполняют по процедуре, а не вращают корпус до визуально удобного кадра.

На сайте ВИСТ представлена диагностика автоэлектрики. При обращении укажите, пропало ли всё изображение или только выделение объектов. Ночное видение остаётся помощником и не заменяет исправные фары, прямое наблюдение и выбор скорости по видимости.
