Резьба болта ГБЦ вырвана из блока: вставка или замена блока

При затяжке головки болт перестал создавать сопротивление, а после выкручивания на нём обнаружились остатки резьбы блока. Это повреждение ответной части соединения: установка ещё одного нового болта не возвращает отсутствующий металл. Сначала определяют состояние отверстия и окружающей отливки, затем выбирают предусмотренный способ восстановления.

Не следует компенсировать сорванную резьбу увеличением момента или случайным более длинным болтом. Такое соединение нельзя считать пригодным к запуску только потому, что крепёж перестал проворачиваться.

Почему важно отличить резьбу от повреждения самого болта

Осматривают вынутый крепёж и отверстие, выясняют, какая часть разрушилась. Повреждённые витки болта, вырванная резьба блока, обломанный стержень и треснувшая стенка отверстия требуют разных решений. Если часть болта осталась внутри, возможность её извлечения оценивают до назначения резьбовой вставки.

Сведения о том, когда появился дефект, помогают выбрать осмотр: при разборке, при первой ступени затяжки либо после ремонта и работы двигателя. Однако сам момент обнаружения не доказывает единственную причину. Проверяют применимость крепежа, состояние отверстия и следы предыдущего вмешательства.

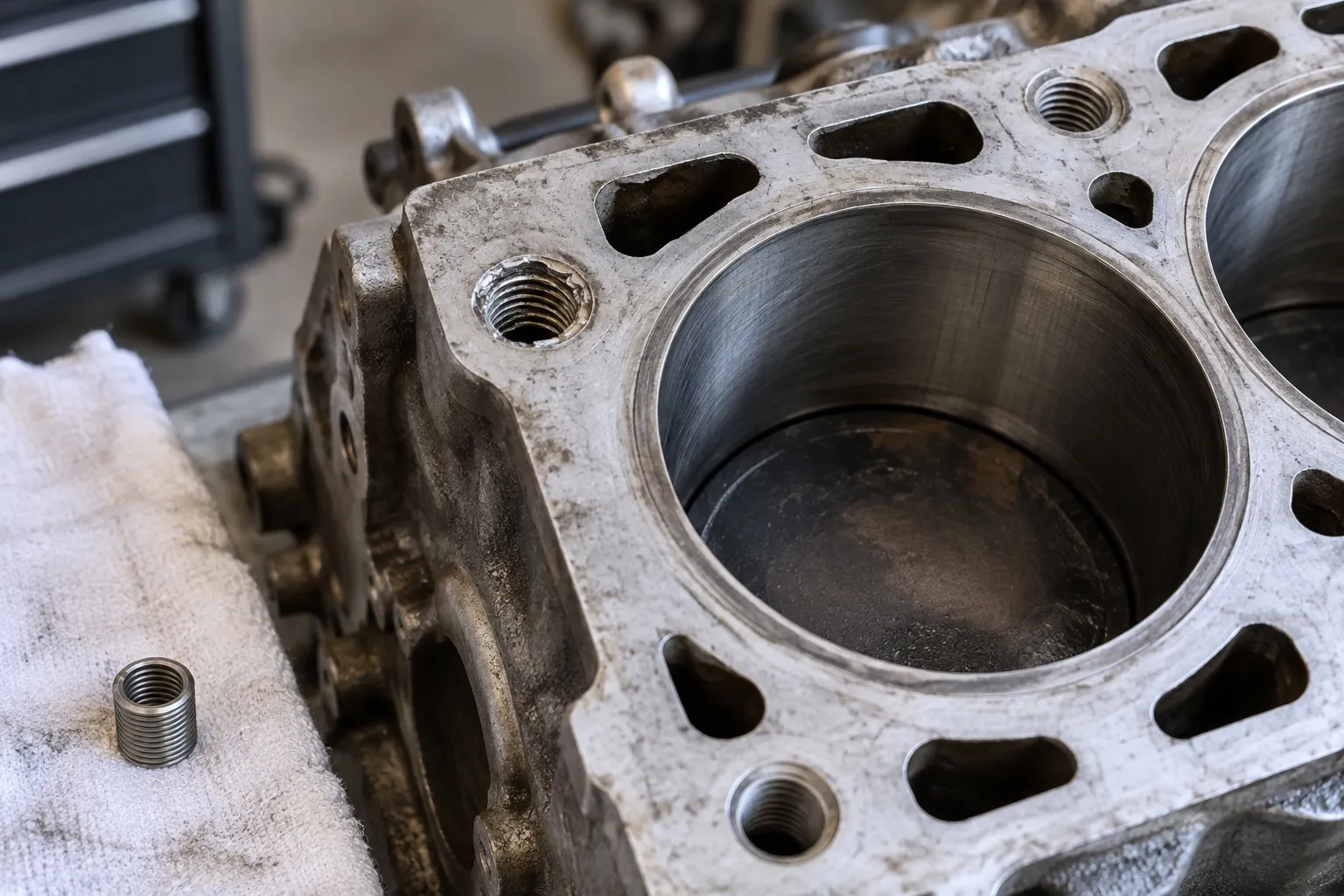

Что оценивают вокруг отверстия

Отливка должна обеспечивать опору для выбранного ремонта. Поэтому значение имеют материал блока, толщина стенок, расстояние до каналов и состояние поверхности возле отверстия. Наружная целостность не исключает трещину в глубине. При подозрении применяют подходящий для материала метод контроля, а не только освещение верхнего края.

Отдельно проверяют, не ремонтировалось ли отверстие раньше. Старая вставка, смещённая ось или увеличенный диаметр меняют исходные условия. Комплект, подходящий для первого восстановления штатного отверстия, не обязательно пригоден после неудачного ремонта. Повторная обработка уменьшает оставшийся запас материала, и это нужно оценить до сверления.

Когда рассматривают ремонтную вставку

Вставка создаёт новую внутреннюю резьбу, опираясь на подготовленное отверстие большего размера. Для нагруженного крепления головки важны не только диаметр и шаг, но и исполнение вставки, её рабочая длина, глубина установки и способ фиксации. Подбор по принципу «болт входит» не подтверждает работоспособность соединения.

Существуют комплекты, рассчитанные на определённые применения. Например, TIME-SERT публикует отдельный набор для ремонта крепления головки некоторых двигателей Toyota/Scion 2AZ-FE. Наличие такого решения показывает возможность ремонта в заданных условиях, но не является разрешением ставить ту же вставку в любой блок с похожим болтом.

Применимость сверяют с документацией двигателя и ремонтной системы. Учитывают ограничения по расположению отверстия, состоянию отливки и выполненным ранее операциям. Если допустимый способ для конкретного случая не установлен, экспериментальная установка не становится обоснованной лишь потому, что деталь удалось закрепить.

Почему ось и глубина имеют значение

Болт должен проходить через головку и работать в предусмотренном направлении. Смещение или наклон восстановленного отверстия способен изменить условия сборки. Поэтому обработка требует направляющей оснастки и контроля, соответствующих системе ремонта; удержание инструмента «примерно вертикально» не заменяет точность.

Глубина также связана с устройством блока. Слишком глубокое отверстие может затронуть соседнюю полость, а неправильное положение вставки — уменьшить рабочее зацепление либо мешать сборке. Универсальные размеры для такого ремонта приводить нельзя: они относятся к конкретной детали и комплекту инструмента.

Стружка и подготовка соединения

Механическая обработка оставляет частицы, которые не должны попасть в масляные каналы и сопряжения двигателя. До неё определяют необходимый доступ и способ защиты полостей, а после — контролируют удаление стружки. Слой смазки на инструменте сам по себе не доказывает чистоту всех соседних участков.

Перед установкой головки важна и подготовка резьбового отверстия. General Motors в бюллетене о повреждениях при обслуживании отдельно описывает риск разрушения отливки при оставшейся жидкости и загрязнении в отверстиях крепления. Конкретный порядок очистки и условия смазки болта выбирают по процедуре двигателя, без произвольного заполнения полости маслом.

Когда вставка не решает задачу

Если повреждена окружающая стенка, обнаружена недопустимая трещина или предыдущая обработка оставила недостаточно материала, восстановление одной резьбы может быть непригодно. Аналогично вставка не устраняет деформацию плоскости блока и дефекты цилиндров. В этих случаях рассматривают допустимое восстановление корпуса или его замену по совокупности повреждений.

Решение о замене всего блока не должно следовать автоматически из одного сорванного отверстия. Нужны основания: состояние материала, геометрия и ограничения технологии. Но и обещать ремонт любой резьбы без осмотра неправильно — возможности вставки имеют конкретные пределы.

Что проверяют после восстановления

• Вставка соответствует выбранной системе и находится в требуемом положении.
• Отверстие и прилегающие полости очищены после обработки.
• Болт соответствует двигателю, а условия его установки соблюдены.
• Головка, прокладка и поверхности стыка пригодны к сборке.
• Сборка и предусмотренный контроль соединения выполнены без отклонений.

Вопрос повторного применения крепежа разобран в статье о болтах ГБЦ. При восстановлении резьбы он остаётся отдельным: исправное отверстие не делает неподходящий болт пригодным.

В составе ремонта двигателя сначала определяют возможность восстановления блока, а состояние головки оценивают в рамках ремонта ГБЦ. Итогом должен быть пригодный стык целиком, а не только резьба, в которую снова вкручивается крепёж.
