При повороте руля пропадает сигнал и загорается SRS: как проверяют рулевой шлейф

Контакты клаксона, кнопок руля и водительской подушки должны сохранять связь при повороте. Для этого внутри рулевой колонки применяется спиральный шлейф с ограниченным диапазоном хода. Если одновременно пропадает звуковой сигнал и появляется ошибка SRS на определённом угле, шлейф — один из вероятных узлов, но питание сигнала и цепь подушки проверяют раздельно.

Клаксон работает только при прямом руле, затем исчезает на повороте; появляются предупреждение SRS или отказ кнопок. Иногда неисправность возникла после снятия руля либо ремонта рейки. Важно указать, в какую сторону и на каком приблизительном положении симптом повторяется, не вращая руль многократно ради проверки.

Как отличить нормальную работу от неисправности

Сравнивают коды цепи водительской подушки и поведение остальных органов руля. Неисправное реле или рожок может лишить сигнала, но не обязано давать ошибку SRS. Сочетание нескольких отказов, зависящих от поворота, сильнее указывает на подвижное соединение.

В таких системах важна последовательность событий: когда возник признак, что перед ним изменилось и какой узел действительно сработал. Несколько деталей могут создать похожее ощущение для водителя, хотя способы ремонта различаются. Точное описание условий, автомобиля и комплектации сокращает число неверных предположений.

Если после ремонта рулевого узла шлейф оказался повреждён, отдельно проверяют, не ограничен ли ход руля механически и верно ли установлен датчик угла.

Возможные причины

Шлейф изнашивается, рвётся после неправильного центрирования, повреждается при превышении хода рулевой колонки. Возможны также плохие контакты на разъёмах, дефект кнопки сигнала и независимый отказ рожка. Без проверки нельзя заранее заказать один узел.

Спиральный шлейф имеет конечное число оборотов от центра. Если его повернуть отдельно от рулевого колеса при снятой рейке, после сборки он может порваться у крайнего положения. Поэтому центрирование — часть ремонта, а не косметическая настройка.

Как проходит проверка

Читают коды SRS и данные рулевых кнопок, осматривают доступные соединения по процедуре производителя. Для снятия подушки и шлейфа требуется штатное обесточивание и соблюдение времени ожидания. Новый шлейф устанавливают в центрированном положении; пиротехнические цепи обычным омметром не проверяют.

Электронное сообщение указывает на обнаруженное блоком отклонение, а не обязательно на сломанную деталь в тексте расшифровки. Механические узлы иногда вовсе не записывают код. Поэтому данные сканера дополняют осмотром, измерением и сравнением заданного действия с фактическим; удаление ошибки до проверки уничтожает полезные условия её появления.

Как понимать результат

Если коды SRS указывают на рулевую цепь, а кнопки и сигнал пропадают при вращении, общий участок вероятен. Если звуковой сигнал не работает в любом положении, а SRS имеет другую ошибку, причины могут быть разными. После замены нужен контроль полного допустимого хода руля.

Проверка после сборки включает поворот руля в обе стороны в пределах штатного хода при безопасных условиях. Кнопки, клаксон и лампа SRS должны оставаться исправными на всём пути, а не только в центре.

Детали одной комплектации могут отличаться по типу датчика, способу крепления и допустимому алгоритму проверки. Поэтому до заказа запчасти сверяют её с VIN и фактическим установленным узлом. После ремонта полезно сравнить состояние до и после в одинаковых условиях, чтобы не принять случайное исчезновение симптома за подтверждение исправности.

Что делать до ремонта

Не продолжайте эксплуатацию с сомнительной работой водительской подушки и сигнала без оценки неисправности. Самостоятельное снятие подушки или установка нецентрированного шлейфа могут создать новую опасность. При восстановлении нельзя заменять шлейф прямыми проводами.

Конструкция по названию системы бывает разной. Перед заменой детали важно сверить модель, год, комплектацию и точный тип установленного узла: иначе даже верное общее объяснение приведёт к неверному действию на конкретной машине. Технические допуски и способы проверки берут из документации её изготовителя.

Как выбирают объём ремонта

Исправляют подтверждённый шлейф или контакты, затем проверяют SRS, клаксон и кнопки в нескольких положениях руля. Если после разборки нужна адаптация датчика угла, её выполняют по инструкции автомобиля.

После работы проверяют результат именно в условиях исходной жалобы. Отсутствие сообщения сразу после запуска ещё не показывает, как узел поведёт себя после прогрева или при обычной поездке. Контролируют крепления, питание, связь между блоками и повторное появление ошибки там, где эти элементы участвуют в работе системы.

Частые вопросы

Если сигнал пропадает при повороте, шлейф точно порван? Не обязательно; это сильная подсказка для проверки.

Можно проверить подушку контрольной лампой? Нет, пиротехнические цепи так не проверяют.

Ответ зависит от конструкции конкретного автомобиля и результата проверки. Похожее предупреждение или ощущение иногда создают разные узлы. Сначала фиксируют условия появления симптома, затем сопоставляют команды блока, фактическое состояние детали и измерения. Только после этого выбирают ремонт, чтобы не менять исправные компоненты по одному внешнему признаку.

Связанные материалы и услуга

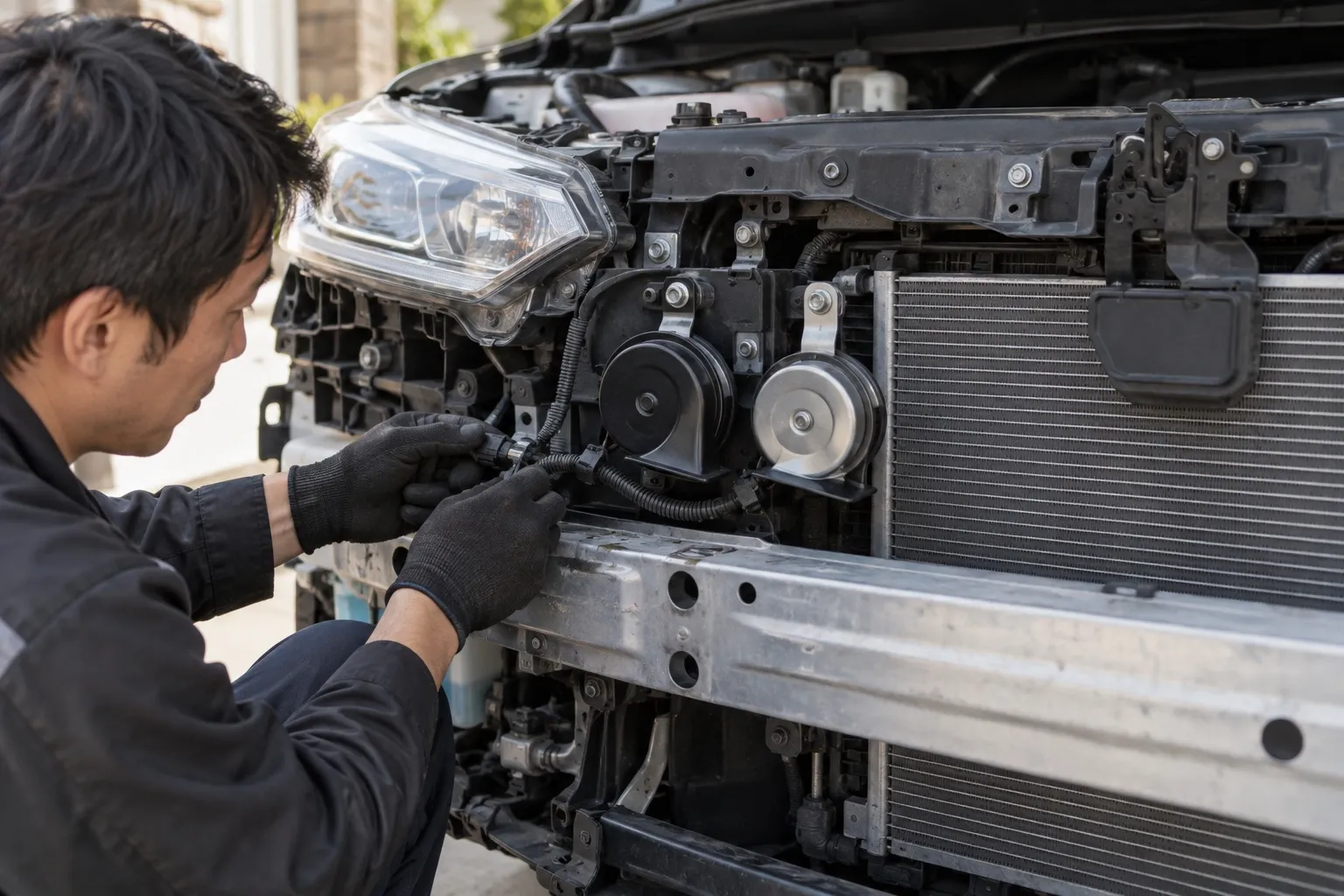

О других ошибках SRS после движения кресла — отдельная статья. Если отказал только звуковой сигнал, сравните материал о рожке и питании. Для диагностики доступна автоэлектрика ВИСТ.
