Пневматический дисковый тормоз греется: чем его проверка отличается от гидравлического суппорта

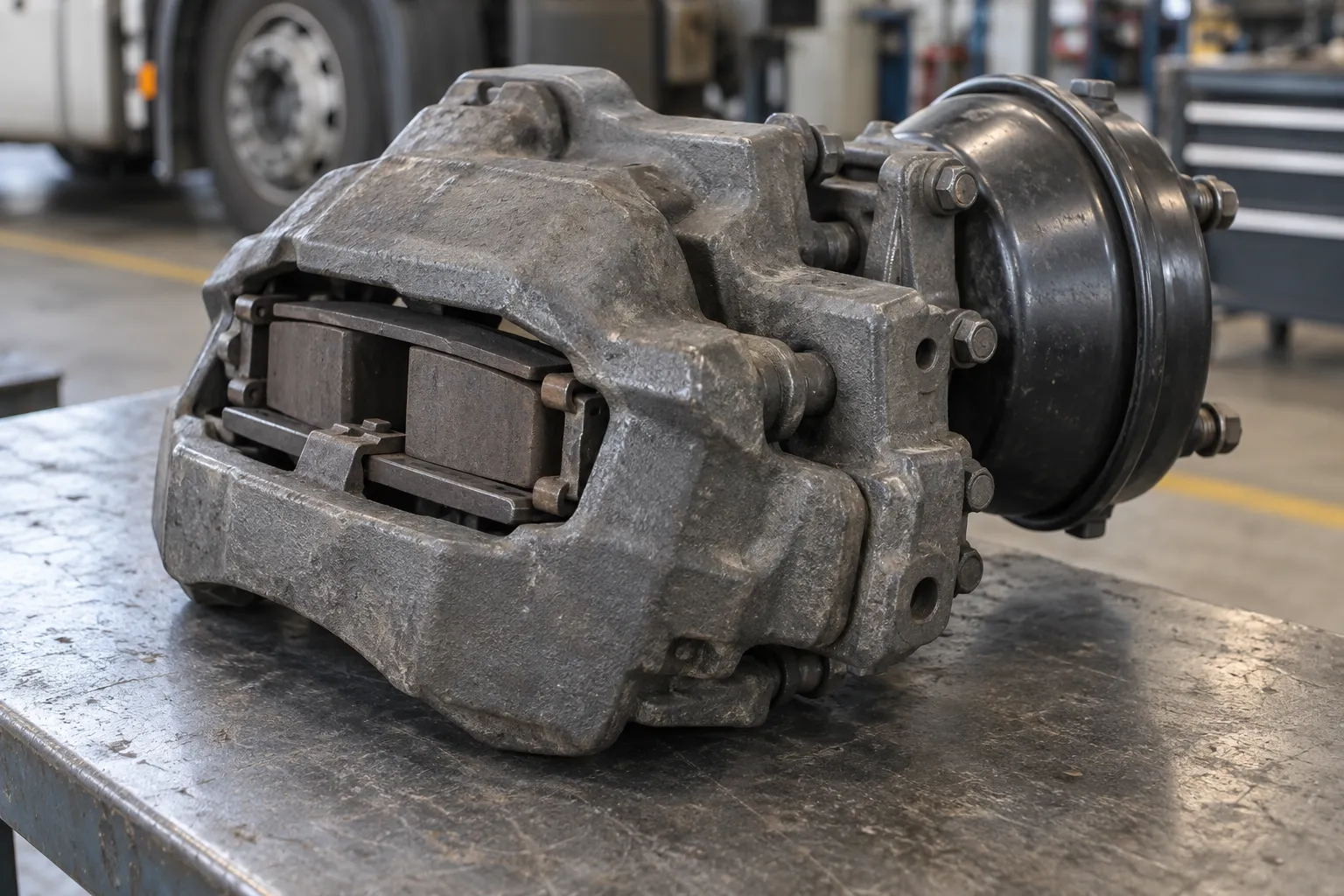

Дисковый тормоз грузовика нагревается, хотя педаль уже отпущена. Внешне суппорт напоминает крупную версию легкового, но его привод устроен иначе. В пневматической конструкции усилие от камеры передаётся через механические элементы, а рабочий зазор поддерживается собственным регулирующим механизмом.

Поэтому советы очистить гидравлический поршень или прокачать жидкость не описывают эту систему. До разборки определяют марку и тип тормоза, затем разделяют сохраняющееся воздушное воздействие и сопротивление внутри колёсного механизма.

Какой участок создаёт усилие

Тормозная камера действует на привод суппорта, который прижимает колодки к диску. Устройство рычага, толкателей и регулирования зависит от исполнения. Наличие одного внешнего корпуса не означает одинаковый набор внутренних деталей у всех производителей.

На практике нужно связать три состояния: давление на камере, действие механического привода и положение фрикционной пары. Если рассмотреть только поверхность диска, можно подтвердить нагрев, но нельзя установить, где возникло удерживающее усилие.

Сначала проверяют снятие пневматического воздействия

Устанавливают, соответствует ли давление в нужной полости отпущенному рабочему тормозу. При наличии пружинной секции отдельно учитывают стояночный режим. Положение педали в кабине не заменяет проверки состояния непосредственно исполнительного контура.

Если воздух продолжает создавать нажим, ремонт направляющих сам по себе не устранит причину. Если предусмотренное воздействие снято, а тормоз удерживается, внимание переносится на механику суппорта и положение колодок. Это исходное разделение до выбора ремкомплекта.

Почему рабочий зазор имеет значение

Knorr-Bremse описывает регулятор как механизм компенсации изменения зазора при износе. Слишком малый зазор мешает свободному вращению, а чрезмерный ухудшает условия начала торможения. Это объясняет, почему оценка только оставшейся толщины накладок не охватывает всю работу тормоза.

Правильное значение и способ измерения берут для установленного механизма. Нельзя назначить всем пневмосуппортам одинаковое число оборотов регулировочного элемента. Даже внешне похожий доступ к настройке не подтверждает идентичность процедуры.

Как проверяют регулятор

Для ряда тормозов предусмотрена функциональная проверка с подходящим индикатором. Она показывает поведение механизма при заданных действиях. Изготовитель отдельно оговаривает применимость процедуры: особенности одного исполнения нельзя переносить на другое без документации.

Одно успешное ручное перемещение не доказывает, что автоматическая функция работает правильно. И наоборот, сравнение произвольного конечного положения на двух колёсах не всегда является критерием. Оценивать нужно предусмотренную реакцию, а не только внешний вид регулятора.

Направляющие и свободное перемещение

В конструкции с плавающим суппортом проверяют его перемещение и состояние соответствующих опор. Повреждение защитных элементов рассматривают вместе с фактическим состоянием деталей под ними. Целый видимый колпачок не описывает все поверхности механизма.

Если наблюдается неравномерный износ колодок, его сопоставляют с движением суппорта и работой привода. Сам рисунок износа полезен как признак, но не называет единственную неисправную деталь. Проверка должна показать, где именно возникает ограничение.

Что оценивают у толкателей и защиты

По применимому руководству осматривают доступные элементы передачи усилия, уплотнения и защитные детали. В сервисных материалах Knorr-Bremse SyD7 эти операции выделены отдельно от проверки направляющих. Значит, исправность одной части не заменяет оценку другой.

Не следует выдвигать или вращать внутренние элементы наугад, пытаясь получить доступ как у гидравлического суппорта. Для безопасной проверки нужны установленные пределы перемещения и подходящая оснастка. Последствия случайной разборки могут затруднить определение первоначального дефекта.

Что меняется, если недавно заменили колодки

Проверяют применимость комплекта, фактическое положение деталей и выполненную установочную процедуру. Связь нагрева с недавним обслуживанием помогает выбрать первые проверки. Но она не доказывает, что вся причина находится в новых накладках: прежний дефект регулирования мог проявиться после вмешательства.

Сохраняют наблюдения по обеим сторонам оси. Важно различать повреждение одной детали и несоответствие установки. Нельзя лечить нагрев намеренным увеличением зазора без выяснения, почему он стал неправильным.

Ремонтопригодность определяют по этому тормозу

Общий подход к дефектовке разобран в материале о ремонте и замене суппорта. Для грузового пневматического узла из него применим принцип оценки корпуса и обслуживаемых деталей, но не описание гидравлического цилиндра и работы с жидкостью.

Наличие набора деталей в продаже ещё не устанавливает допустимость восстановления конкретного повреждения. Решение должно учитывать инструкцию изготовителя и возможность проверить собранный механизм. Удалить внешнюю грязь и нанести смазку недостаточно для вывода об исправности внутреннего привода.

Как оценивают результат

После восстановления проверяют предусмотренный зазор, включение, отпускание и состояние фрикционной пары. При исходном перегреве отдельно оценивают последствия для диска и накладок. Свободное вращение сразу после остывания не заменяет подтверждения работы механизма.

При дыме, выраженном перегреве или сопротивлении движению поездку прекращают; горячий тормоз не охлаждают водой. Пневматическую камеру и нагруженные соединения не разбирают самостоятельно.
