Новый распредвал быстро стёр кулачок: зачем плоскому толкателю нужно вращаться

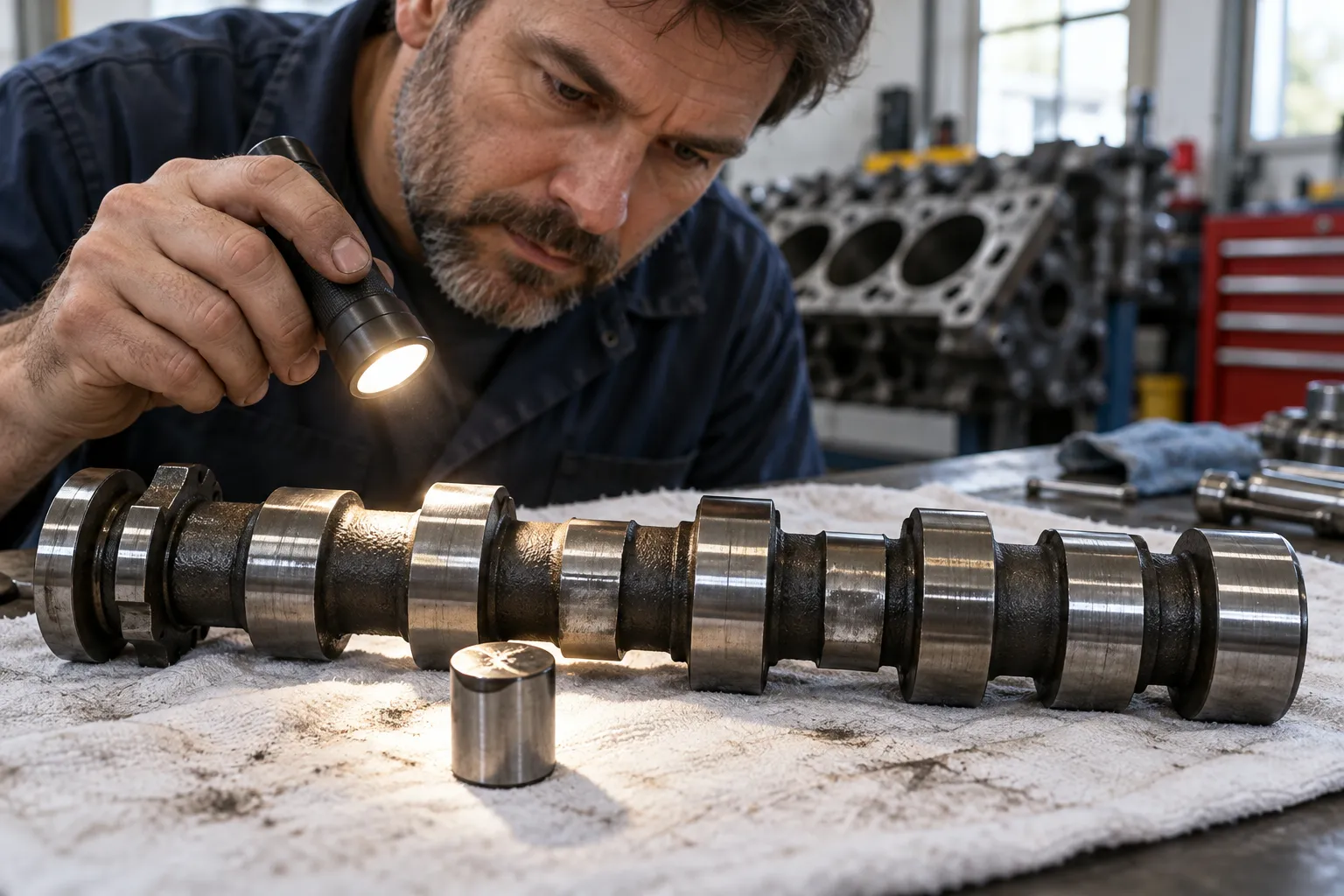

Распредвал заменили, но вскоре на одном кулачке появилась новая выработка. Объяснение «попался плохой вал» кажется очевидным, хотя проблема может находиться в толкателе и его посадке. В некоторых клапанных механизмах толкатель с условно плоской нижней поверхностью должен не только перемещаться вверх и вниз, но и поворачиваться вокруг своей оси. Если предусмотренное вращение нарушено, новая деталь начинает работать в неблагоприятных условиях.

Этот механизм относится к конструкциям с плоскими толкателями, рассчитанными на вращение. Роликовый толкатель, который специально удерживают от поворота, устроен иначе: требовать от него такого же движения нельзя.

Почему «плоский» толкатель не обязательно плоский

Название описывает общий тип контакта и отличает его от роликового. Оно не означает, что рабочий торец представляет собой идеально плоскую площадку. В рекомендациях MAHLE/Clevite описана согласованная пара: небольшая выпуклость поверхности толкателя, уклон кулачка по ширине и смещение контакта обеспечивают поворот при движении вала.

Глазом такую геометрию можно не заметить. Поэтому отполированная площадка или внешне ровный торец не подтверждают исправность. Важна сохранность предусмотренного профиля, а не отсутствие крупных царапин. Самостоятельно «вывести плоскость» наждачной бумагой означает изменить именно ту форму, от которой зависит работа пары.

Что даёт вращение в рабочем контакте

При повороте толкателя контакт последовательно проходит по разным участкам его торца. Если толкатель перестал вращаться, нагрузка не распределяется так, как задумано для данного механизма. Локальные повреждения поверхности могут развиваться вместе с износом кулачка, хотя вал установлен недавно.

Последствия изменения самого профиля — снижение движения клапана и ухудшение наполнения — разобраны в материале о проверке износа кулачка и подъёма клапана. Здесь задача другая: понять, почему новая рабочая поверхность не сохранилась после ремонта.

Почему старый толкатель не становится новой парой автоматически

За время работы торец прирабатывается к прежнему кулачку. После замены вала его состояние может уже не соответствовать новой поверхности. Даже если толкатель не имеет заметной раковины, это не доказывает сохранность нужной выпуклости. В рассматриваемых рекомендациях MAHLE подчёркивает необходимость новых толкателей вместе с новым распредвалом.

Требование нельзя механически переносить на любой клапанный механизм без проверки исполнения. Сначала устанавливают тип привода и комплект деталей для конкретного двигателя. Для плоской контактной пары решение «оставим старые, они гладкие» требует особенно внимательной оценки: гладкость и правильная геометрия — разные свойства.

Что проверяют в посадочном отверстии

Пригодный торец ещё не гарантирует нормального движения. Толкатель должен перемещаться в своём отверстии без недопустимого заедания и перекоса. Проверяют состояние посадки, следы повреждений и износа. MAHLE отдельно обращает внимание на изношенные, вытянутые по форме отверстия толкателей.

Снятые детали полезно сохранять с привязкой к месту. Тогда можно сопоставить повреждённый кулачок, его толкатель и конкретную посадку. Если всё перемешать, характер повторного дефекта становится труднее объяснить. Несколько пострадавших пар также не следует считать одинаковыми без осмотра каждой: условия контакта могут различаться.

Почему одной проверки вращения недостаточно

Отсутствие заедания при сборке не отвечает на вопрос о смазке в первые обороты. В источнике MAHLE недостаточная предварительная смазка названа одной из причин раннего повреждения. Подготовку рабочих поверхностей выполняют материалом и способом, предусмотренными для устанавливаемых компонентов; обычное смачивание случайным маслом не заменяет инструкцию.

После прежнего разрушения проверяют и чистоту: продукты износа не должны остаться в доступных полостях и масляных каналах. Дополнительно оценивают сопряжённые элементы механизма, включая пружины и опоры вала по требованиям двигателя. Так различают дефект самой контактной пары и условия, из-за которых исправная пара могла пострадать.

Первый запуск и приработка — отдельный этап

У плоских толкателей требования к начальной работе могут отличаться от привычного запуска после обычного обслуживания. Но режим из инструкции одного распредвала нельзя назначать любому двигателю. Частоту вращения, продолжительность и предварительные действия определяют по документации конкретного комплекта и мотора.

Проверка свободного движения при сборке и предписанная приработка не заменяют друг друга. Первая помогает выявить механические препятствия до запуска, вторая задаёт условия начала работы новой пары. Если двигатель долго не запускается, появляется сильный новый шум или обнаруживаются признаки недостаточной смазки, попытки продолжать обкатку могут усугубить повреждение.

Что должно быть установлено перед повторной заменой

К моменту установки следующего вала нужны ответы на конкретные вопросы: какой тип толкателя используется, пригодна ли его посадка, соответствует ли новая контактная пара конструкции и устранены ли последствия первого износа. Если причина оставлена неопределённой, повторная замена воспроизводит прежние условия работы.

При обращении на замену распредвала полезно сообщить, менялись ли толкатели и как проявился дефект после прошлого ремонта. Сведения о первых запусках и сохранённые детали помогают связать повреждение с конкретным сопряжением, а не выбирать причину только по сроку службы вала.

Важно: не назначайте двигателю универсальный режим обкатки по чужому примеру. При сильном новом стуке или металлических частицах работу прекращают до проверки причины.
