Направленные вентиляционные каналы тормозных дисков: как проверяют правую и левую сторону

Некоторые вентилируемые тормозные диски имеют направленные внутренние каналы и отдельные правое и левое исполнения. Их цель — управлять потоком воздуха через диск при вращении. Но не каждый вентилируемый диск направленный: симметричные каналы могут использовать один артикул для обеих сторон. Наружные насечки не всегда показывают направление внутренних лопаток.

Какие условия важны

Перед установкой сверяют артикулы для левой и правой стороны по каталогу и маркировку конкретного производителя. Если детали уже стоят, фотографируют внутренние каналы и номера, не полагаясь на внешний рисунок. При появлении перегрева после замены проверяют также суппорт, колодки и состояние тормозов, а не только ориентацию диска.

В подвеске и тормозной системе один симптом зависит от нескольких связанных деталей. Перед выбором замены учитывают конструкцию, комплектацию и работы, которые недавно выполнялись с автомобилем. Направленные внутренние каналы диска могут требовать отдельный левый и правый артикул, даже если внешние насечки похожи.

Что происходит и почему

Направленная вентиляция зависит от формы внутренних перемычек. Если диски установлены не по предусмотренной стороне, эффективность удаления тепла может отличаться от расчётной. Но диск с прямыми или ненаправленными каналами не получает неправильную сторону из-за одних внешних насечек.

Ремонтопригодность и допустимые характеристики определяют по конкретной версии узла. Внешне похожая деталь или процедура ещё не гарантирует нужную работу и совместимость. Наличие стрелки либо маркировки зависит от изготовителя. По одному рисунку лицевой поверхности направление вентиляции определить трудно.

Как проверяют

Проверяют упаковку, номера деталей, стрелку вращения при наличии и геометрию внутренних каналов. Сравнивают с документацией конкретной модели диска. Одновременно измеряют толщину, осматривают посадку и крепёж, чтобы не спутать неправильную сторону с другим монтажным дефектом.

Проверка должна различать механическую неисправность, ошибку управления и побочный эффект соседнего узла. Для этого сравнивают фактическое движение деталей с измерениями в нужном режиме. До монтажа сверяют артикулы, внутренние каналы и инструкцию. После установки доступ к внутренней геометрии становится хуже.

Как понимать результат

Если изготовитель предусматривает два разных артикула и внутренняя вентиляция асимметрична, сторону нужно соблюсти. Если артикул общий и каналы прямые, вопрос правого и левого может отсутствовать. По наружным отверстиям либо насечкам без документации решение не принимают.

Отдельное отклонение в показаниях не всегда является первопричиной жалобы. Заключение строят по нескольким согласующимся признакам и повторяют противоречивый тест. Если каналы прямые и артикул общий, диск может не иметь специальной стороны; нельзя навязывать правило для всех моделей.

Что делать дальше

Неправильно установленные направленные диски переставляют или заменяют согласно состоянию и процедуре, проверяя колодки и суппорты. После сборки контролируют равномерность торможения и отсутствие перегрева. Работу выполняют парами с учётом минимальной толщины.

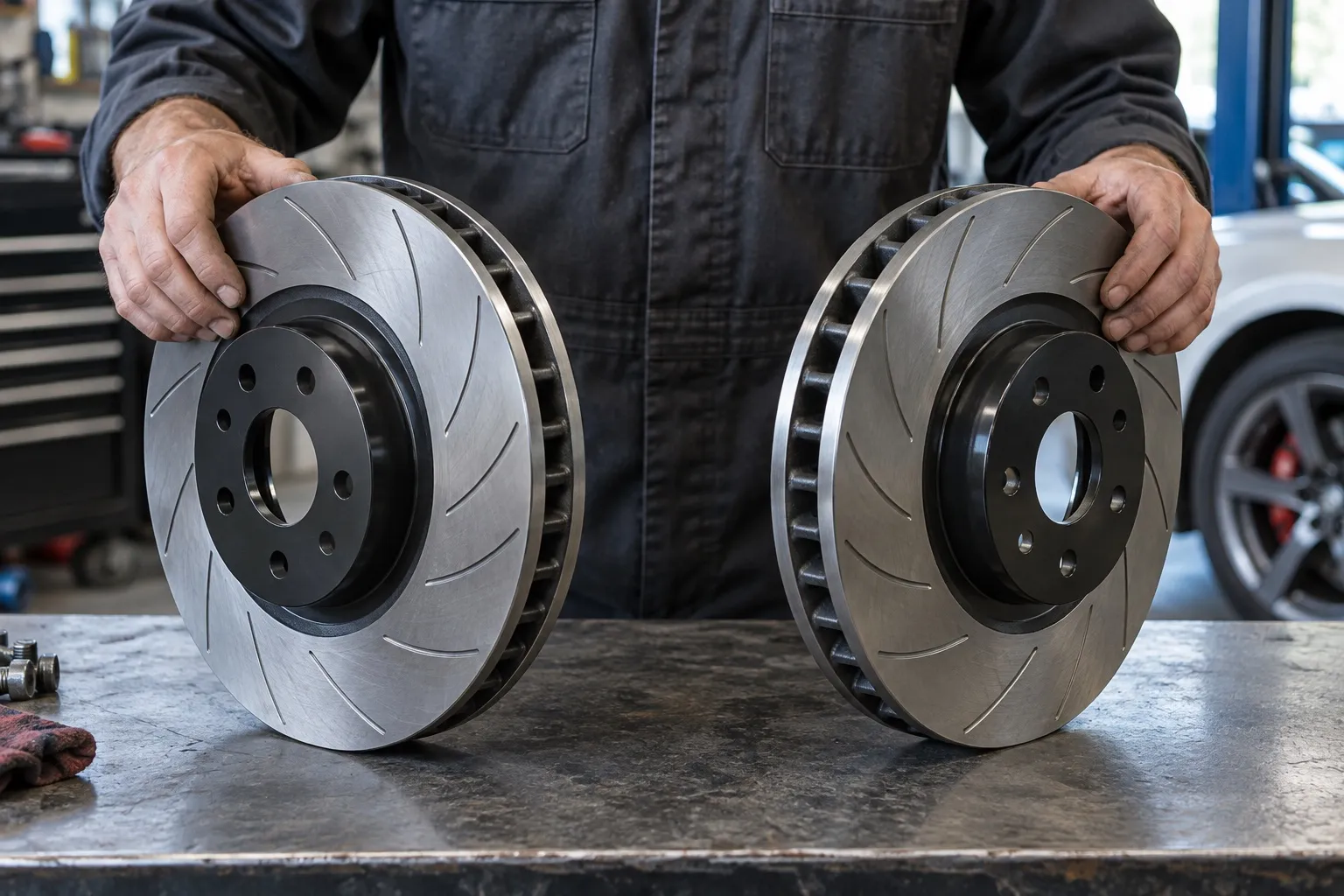

У двух дисков одинаковый внешний рисунок насечек, но разные внутренние каналы. Если производитель указал левый и правый артикулы, именно их и ориентир установки сверяют. Если внутренняя вентиляция прямая и артикул общий, специальной стороны может не быть. Внешний вид обманчив. Если диски заказаны раздельно для левой и правой стороны, удобнее сохранить упаковки до монтажа. После установки по внешнему виду насечек уже трудно доказать правильную ориентацию внутренних лопаток. Проверка артикула, стрелки и канала до сборки занимает меньше времени, чем разборка после жалобы на перегрев. Это проверяют заранее. На упакованных дисках сохраняют артикул и обозначение стороны до установки. Если у пары разные внутренние каналы, одинаковый внешний рисунок легко вводит в заблуждение. Неправильное направление может ухудшить охлаждение при интенсивном торможении, но степень эффекта зависит от конструкции. Поэтому сверяют именно изделие, а не совет по фотографии похожей модели. При сомнениях монтаж останавливают до сверки маркировки обоих дисков.

После ремонта оценивают не только исчезновение звука или предупреждения, но и обычное поведение автомобиля. Проверка обеих сторон или нескольких режимов помогает заметить оставшуюся проблему. После сборки проверяют отсутствие задевания, биение и нормальную работу тормоза на обеих сторонах.

Когда обнаружен дефект тормозов или рулевого управления, решение о поездке принимают по безопасности, а не по удобству записи. Исправная лампа на панели не отменяет механической проверки. Перегрев или вибрация после неверной установки требует осмотра до продолжения активной езды, а не только переворота диска.

Частые вопросы

Все вентилируемые диски имеют правую и левую стороны? Нет.

Насечки снаружи показывают внутреннюю вентиляцию? Не всегда.
