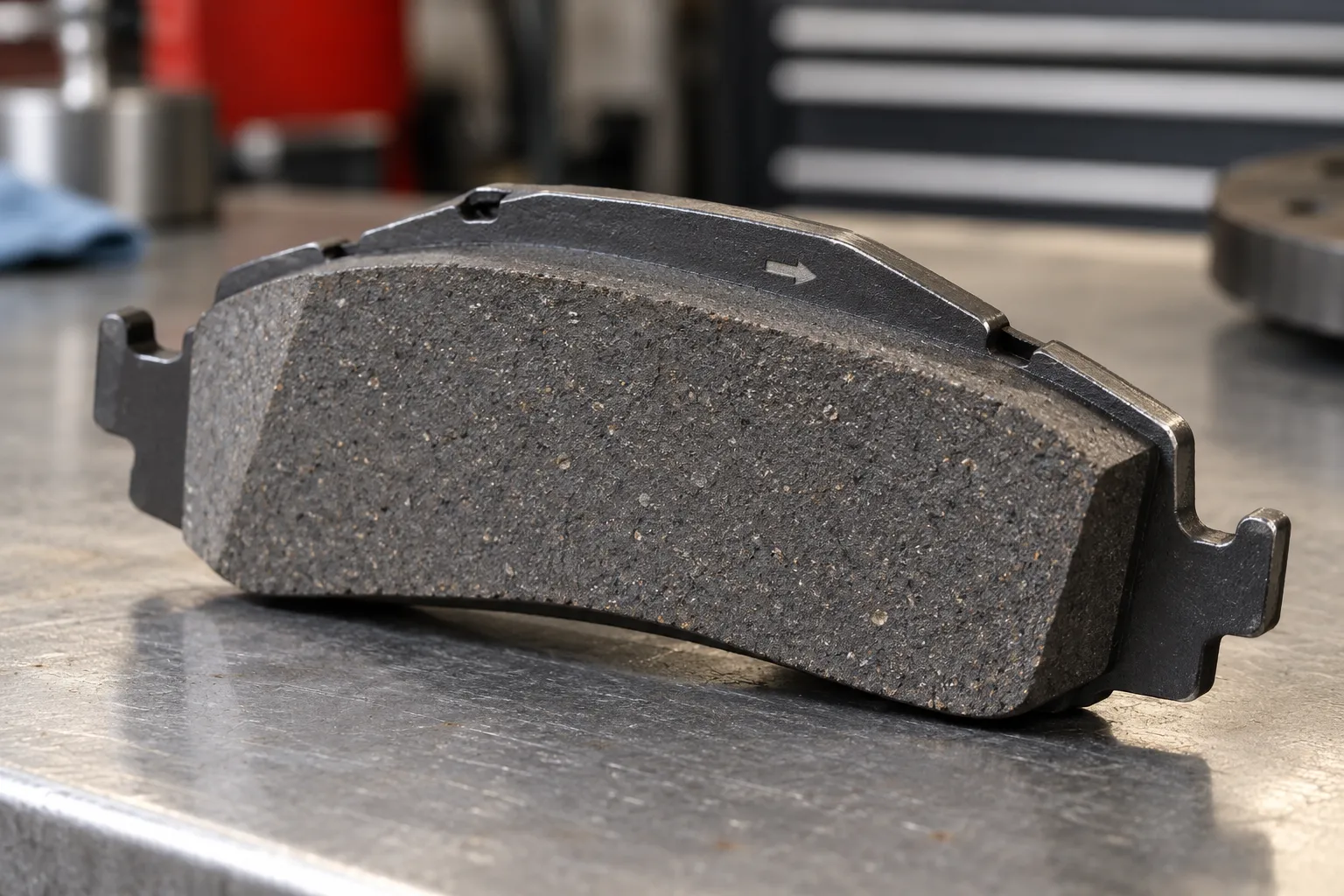

На тормозных колодках есть стрелки и разные фаски: почему важна сторона установки

В новом комплекте тормозных колодок фаски могут различаться, а на обратной стороне встречаются стрелки или буквы L и R. Это не обязательно дефект упаковки. У некоторых колодок предусмотрена направленная конструкция: их положение влияет на контакт с диском и поведение механизма. Переставлять такие элементы по принципу «все входят в скобу» нельзя.

Зачем новой колодке нужна асимметрия

Накладка встречается с вращающимся диском в определённом направлении. Форма её края может быть рассчитана на такое взаимодействие, в том числе для снижения нежелательных шумов и вибраций. Заводская фаска поэтому не является лишним материалом, который можно убрать ради одинакового внешнего вида всех деталей.

Асимметрия бывает и на противошумной пластине с обратной стороны. Например, изготовители описывают конструкцию с полукруглым вырезом. Она относится к работе конкретного комплекта и тоже требует правильного расположения. Не каждая заметная канавка или выемка имеет одинаковую функцию на всех колодках.

Brembo выделяет фаски, стрелки, вырезы пластины и обозначения сторон как признаки, которые необходимо учитывать при установке. При этом справочная иллюстрация объясняет принцип, а окончательный порядок задаёт документация точного артикула. По снимку похожей накладки из другого комплекта ориентировать свои тормоза ненадёжно.

Не следует смешивать заводскую форму новой детали с результатом эксплуатации. Клиновидный износ старой колодки — отдельное наблюдение, требующее поиска причины. Подробнее описаны причины неравномерного износа колодок; наличие предусмотренной фаски на новом комплекте само по себе не говорит о заедании суппорта.

Стрелка, сторона и внутреннее положение — разные указания

Стрелка в применимых конструкциях показывает связь с направлением вращения диска. Буквы L и R могут обозначать левую и правую стороны автомобиля. Дополнительно колодки могут различаться по внутреннему и наружному положению в механизме. Эти обозначения нужно читать вместе, а не выбирать одно из них и игнорировать остальные.

Сторону автомобиля определяют в принятой для него системе обозначений, а не по тому, слева или справа лежит деталь на столе. При переходе к другому колесу меняются положение наблюдателя и вид на механизм. Поэтому бытовое правило «стрелка всегда вверх» не является универсальной инструкцией.

Пружина, датчик износа или форма основания могут дополнительно определять место детали, но не отменяют сведения изготовителя. Если разные признаки кажутся противоречивыми, сначала проверяют применимость и инструкцию комплекта. Не стоит считать, что колодки ошибочно промаркированы, только потому что их трудно сопоставить по памяти.

Перед монтажом полезно сохранить упаковку с артикулом и вложенную схему. Это позволяет точно идентифицировать изделие при последующей проверке. Сравнение с тем, как стояли снятые детали, тоже ограничено: предыдущий комплект мог иметь другую конструкцию или быть установлен неправильно.

Что означает шум после замены

Новый свист или вибрация могут быть поводом проверить ориентацию направленных элементов, особенно если симптом появился сразу после работы. Но звук не доказывает одну причину. На него влияют состояние сопряжённых деталей, посадка, комплектность и условия работы фрикционной пары.

Точно так же не всякий след контакта позволяет по фотографии назвать перепутанную колодку. Рисунок сопоставляют с устройством комплекта и фактическим положением каждой детали. Если проверяют уже снятые элементы, их расположение фиксируют, чтобы не потерять связь с конкретной стороной механизма.

Отсутствие шума не подтверждает правильную сборку. Ошибка ориентации может не проявиться одинаково на каждом режиме и автомобиле. Поэтому при сомнениях после установки сначала сверяют конструкцию, а не устраивают серию торможений в надежде получить характерный звук.

Приработка предназначена для правильно собранной и пригодной пары, а не для исправления неверного положения детали. Нельзя обещать, что любая жалоба исчезнет после определённого пробега. Если эффективность тормозов изменилась или возник сильный скрежет, ожидание без проверки не является решением.

Как подтверждают правильность комплекта и установки

Сверяют исполнение тормозного механизма и применимость набора. Для одной модели автомобиля могут существовать разные варианты тормозов. Совпадение общего контура колодки не заменяет подбор по установленной системе и каталожным данным.

Далее проверяют ориентацию каждого элемента по предусмотренным обозначениям, наличие нужных пластин и креплений, отсутствие повреждений и загрязнения фрикционных поверхностей. Детали не переделывают ради посадки: если они не занимают штатное место, выясняют причину, а не стачивают их наугад.

Состояние диска и работа механизма остаются важными даже при правильно направленных накладках. Если на сопряжённой поверхности есть недопустимое повреждение, одни стрелки не сделают торможение нормальным. Однако общий разбор всех причин износа не должен подменять конкретную проверку маркировки нового комплекта.

Если ошибка действительно обнаружена после эксплуатации, оценивают состояние деталей перед повторным использованием. Нельзя заранее обещать, что достаточно просто поменять их местами независимо от повреждений. Последующее решение зависит от результатов осмотра и требований изготовителя.

На сайте ВИСТ есть замена тормозных колодок. Передайте исполнителю артикул комплекта и опишите, когда появился звук; при наличии фотографий упаковки сохраните их. Проверка должна подтвердить пригодность деталей и правильную установку, после чего выполняют предусмотренный контроль и приработку.

Важно: не выбирайте ориентацию по одной фотографии и не стачивайте фаску самостоятельно. При ухудшении торможения, сильном скрежете или перегреве не пытайтесь «докатать до приработки» — сначала требуется проверка механизма.
