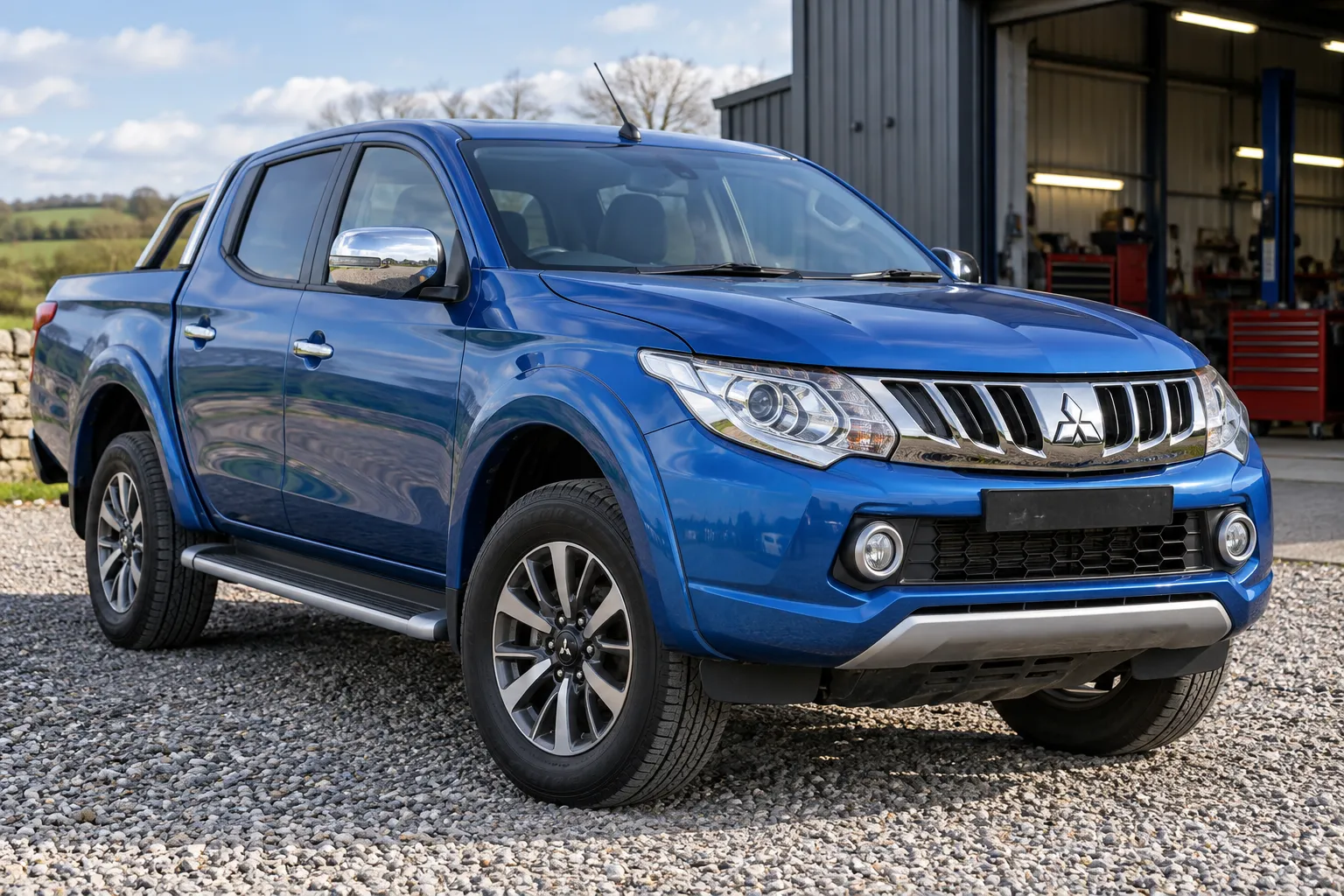

На L200 V не включается передний привод: почему важна дата выпуска до или после апреля 2017 года

Передний привод L200 не подключается, и при осмотре начинают искать вакуумный резервуар по старой схеме. Если машина относится к изменённому исполнению, поиск может оказаться бесполезным: Mitsubishi предусмотрела удаление этого элемента. Важны дата изготовления, рынок и фактическая компоновка вакуумного привода.

Рассматриваем L200 V с 4N15, механической коробкой или пятиступенчатым автоматом, выпуска 2016–2018 годов и с муфтой отключения передней полуоси. Бюллетень MSB-17EXL26-001 указывает начало изменения с первых автомобилей, изготовленных в апреле 2017 года. Применимость к конкретному L200 проверяют по его данным, а не распространяют дату безусловно на все рынки и комплектации.

Дата регистрации не определяет вакуумную схему

Автомобиль, впервые зарегистрированный летом 2017 года, мог быть изготовлен раньше производственного изменения. Обратная ситуация возникает при поздней продаже машины. Поэтому для выбора документации нужна дата производства, которую сопоставляют с VIN и исполнением узла.

В общем бюллетене перечислены несколько моделей и направлений поставки. Совпадение названия L200 на обложке не означает, что каждая строка относится к российскому автомобилю. Для привезённой машины также учитывают исходный рынок, даже если сейчас она эксплуатируется и обслуживается в России.

После прежнего ремонта одного VIN может быть недостаточно для описания фактической сборки. Осматривают установленные шланги, клапаны и крепления, выясняют, не заменялись ли узлы. Документация показывает штатное исполнение, а осмотр помогает обнаружить отклонения от него.

Что изменено в заводском документе

Бюллетень касается снятия и установки электромагнитных клапанов и вакуумных линий на машинах с муфтой свободного хода. На исправленном рисунке исключены резервуар и относящаяся к нему ветвь шлангов и трубки. Остальная схема не превращается из-за этого в полностью электрический привод.

Поэтому отсутствие резервуара на подходящем позднем исполнении не является само по себе неисправностью. Не нужно добавлять его обратно только ради сходства с фотографией более раннего автомобиля. При этом отсутствующий шланг на ранней версии нельзя оправдать существованием поздней схемы без проверки применимости.

На обновлённой схеме сохраняются электромагнитный узел, обратный клапан и другие вакуумные линии. Их нельзя исключать из осмотра вместе с резервуаром. Удаление одной ветви не означает, что все оставшиеся соединения произвольны или могут быть переставлены между собой.

Общие направления проверки указаны в разделе диагностики трансмиссии; возможность диагностики вакуумного включения переднего привода L200 уточняют отдельно, сообщив дату выпуска автомобиля.

Почему сначала записывают состояние индикаторов

Сообщите, какой режим выбран, мигает ли обозначение переднего привода и когда началась проблема. Незавершённое переключение, подтверждённое включение и отдельное предупреждение системы — разные наблюдения. Их значение проверяют по руководству именно установленной системы полного привода.

Полезно указать, возникает ли жалоба постоянно или после недавних работ под капотом, мойки либо ремонта переднего моста. Эти сведения помогают определить участки для осмотра, но не назначают виновника. Например, совпадение с заменой шланга требует проверки его подключения, а не немедленной замены раздатки.

Как проверяют вакуумную часть

После выбора правильной схемы оценивают подвод разрежения, состояние линий и герметичность соединений. Проверяют, нет ли разрыва, пережатия или неправильного подключения на фактически существующем маршруте. Измерение в случайном шланге не показывает, получает ли нужное воздействие исполнительный механизм.

Далее сопоставляют команду электромагнитным клапанам с их работой и состоянием привода. Если управляющая команда отсутствует, неподвижность механизма ещё не доказывает его поломку. Если команда есть, а требуемое разрежение не поступает, поиск остаётся в соответствующих линиях и клапанах.

Муфта полуоси и раздатка отвечают за разные соединения

Вращение переднего кардана не подтверждает, что муфта полуоси завершила включение. Нужно сопоставить действие привода, доступную обратную связь и фактическое состояние соединения. Общий принцип описан в статье как отличают отказ муфты полуоси от неисправности раздатки.

Если вакуумное управление работает, а соединение не выполняется, исследуют механическую часть по соответствующей процедуре. Если положение подтверждается неверно, проверяют обратную связь. Эти случаи нельзя объединять одним выводом «передок не работает» без уточнения места отказа.

Что подтверждают после ремонта

Проверяют, что переключение завершается, индикация соответствует фактическому состоянию, а передняя ось передаёт момент в предусмотренных условиях. Отдельно контролируют восстановленные шланги и соединения. Погасшая после сброса лампа без проверки работы не доказывает устранение причины.

В истории автомобиля полезно сохранить сведения о применённой схеме и найденном дефекте. Тогда при следующем обращении не придётся заново выяснять, должен ли быть резервуар и почему на машине отсутствуют детали со старого рисунка.

Важно: резервуар, исключённый заводом для конкретного исполнения, нельзя считать потерянной деталью. Не проверяйте передачу момента запуском автомобиля с вывешенными колёсами без предусмотренного оборудования и процедуры.
