Mitsubishi ASX 1.6 после замены цепи: почему важно проверить герметизацию передней крышки

После замены цепи на Mitsubishi ASX 1.6 двигатель может работать ровно, но возле передней крышки появляются свежие следы масла. В такой ситуации важно не только найти место утечки, но и проверить, по какой схеме собирали крышку. У семейства 4A9 существуют исполнения Type A и Type B, а общая инструкция без этого уточнения может оказаться неподходящей.

Рассматриваем ASX первого поколения с двигателем 1.6 4A92 фактического выпуска 2016–2021 годов и механической коробкой. Основной вопрос статьи относится к действительно установленной крышке Type B. Тип детали подтверждают осмотром и каталогом; один год автомобиля не заменяет этой проверки.

Почему важна редакция конструкции

В бюллетене Mitsubishi MSB-20EXL11-002 описаны новая крышка цепного привода и связанные с ней компоненты. Документ датирован сентябрём 2020 года, но в нём указано, что новые детали доступны с начала июля 2015 года. Поэтому вывод «машина старше бюллетеня, значит крышка старая» неверен.

На иллюстрациях производитель различает прежнюю Type A и новую Type B. Среди видимых отличий показаны элементы доступа к натяжителю: у прежнего исполнения отдельная крышка, у нового — сервисная пробка. Однако окончательно выбирать технологию по одной фотографии из интернета не следует: сверяют фактическую деталь и её комплектность.

Бюллетень отдельно оговаривает переход на новое исполнение в ремонте. Это не разрешение смешивать любую крышку с оставшимися деталями. Когда завод меняет узел вместе с сопряжёнными элементами, применимость проверяют как сочетание компонентов, а не только по возможности завернуть крепёж.

Зачем проверять это после замены цепи

Доступ к цепному приводу связан со снятием передней крышки и восстановлением её уплотнения. Исправная новая цепь сама по себе не подтверждает герметичность собранного двигателя. У работы с приводом и у восстановления стыков разные контрольные задачи, хотя выполняются они в рамках одной разборки.

Руководство ASX связывает снятие крышки с другими элементами, в том числе поддоном, помпой и опорой двигателя. Поэтому свежий след после ремонта сначала локализуют. Масло в нижней части не доказывает, что нарушен весь длинный стык крышки: нужно установить, откуда оно выходит.

Общий поиск источника описан в материале о течи масла из крышки ГРМ после ремонта. Особенность ASX 1.6 в данном случае — необходимость сопоставить найденное место с технологией конкретной Type B, а не просто нанести новый герметик по старому рисунку.

В схеме предусмотрены разные зоны герметизации

Для соответствующей сборки 4A9 заводская документация указывает два состава по разным зонам: ThreeBond 1217G и ThreeBond 1227D либо предусмотренные эквиваленты. Это не два варианта на выбор для всей поверхности. Обозначения зон нужно читать вместе с рисунком применимого исполнения крышки.

Различаются и требования к нанесению на этих участках. Поэтому бытовой принцип «один хороший герметик потолще по всему краю» не воспроизводит заводскую технологию. Излишек материала также не компенсирует неверное сопряжение деталей или оставшиеся загрязнения.

Наличие в инструкции слова «эквивалент» не означает любой состав похожего цвета. Если используется другой материал, его соответствие требованию должно быть установлено. Владелец не обязан подбирать химический состав самостоятельно, но может уточнить, сверялись ли зоны и материалы с документом для установленной крышки.

Что кроме герметика влияет на сборку

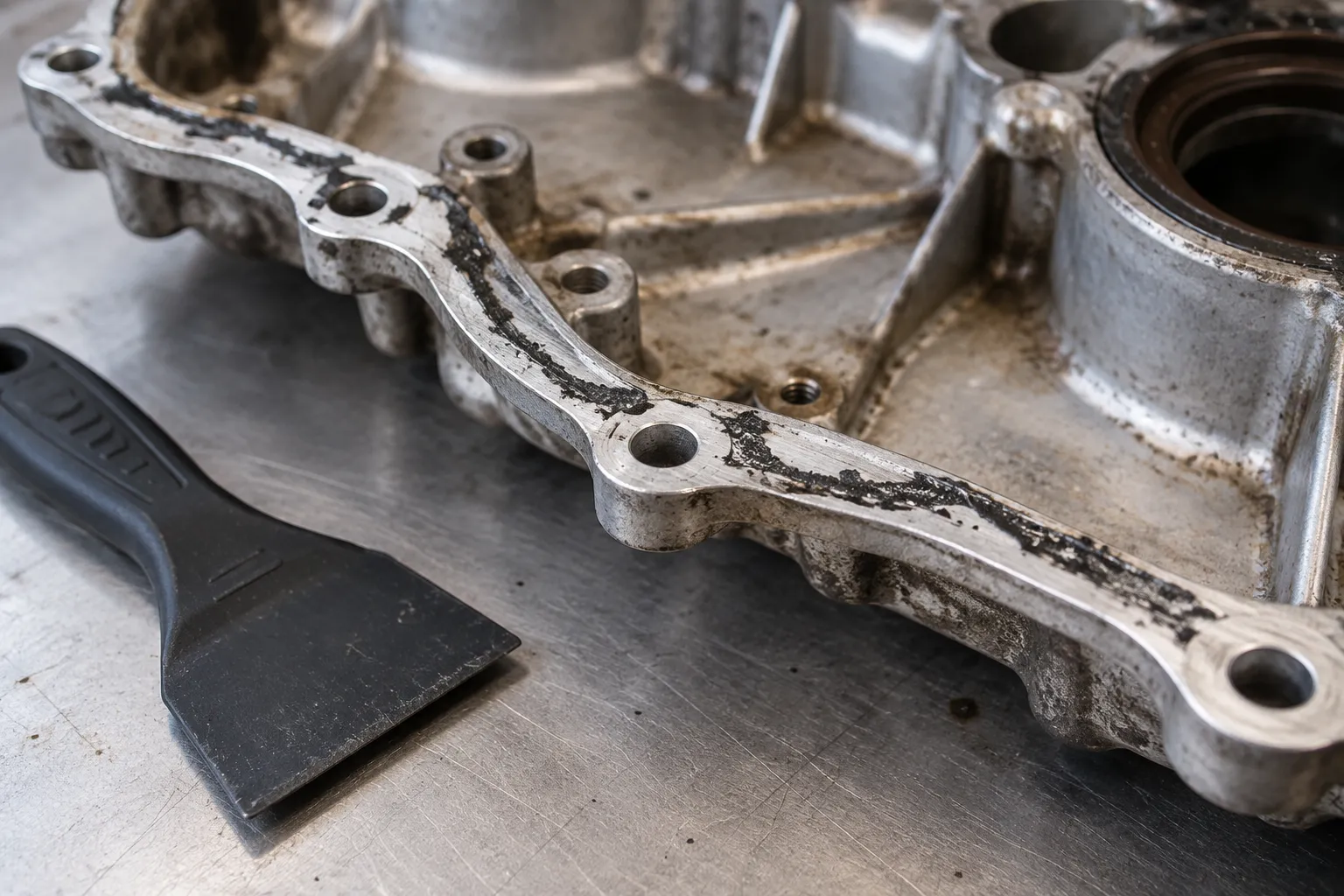

Перед установкой удаляют остатки прежнего уплотняющего материала с предусмотренных поверхностей. Затем соблюдают порядок сборки и ограничение по времени после нанесения состава. Это связанные условия: нельзя отдельно выбрать правильный герметик и считать остальную последовательность несущественной.

В документе отмечены болты разной длины и их позиции. Ошибка расположения крепежа не исправляется увеличением усилия. Состояние деталей, верность их установки и соблюдение схемы должны быть подтверждены до окончательной сборки, а не после появления течи.

Если крышку заменяли целиком, дополнительно сверяют предусмотренные для неё уплотнения и сопрягаемые элементы. Смешение старого и нового исполнения без проверки способно сделать неверной даже аккуратно выполненную герметизацию. Вопрос начинается с совместимости комплекта и только затем переходит к нанесению состава.

Как оценить появившиеся следы масла

• Установить, свежая ли это утечка или остатки после разборки.
• Найти исходную точку выхода масла, а не только нижнюю каплю.
• Определить фактический тип крышки и использованную схему сборки.
• Сопоставить обнаруженный стык с применимым заводским указанием.
• После восстановления проверить герметичность в предусмотренных условиях.

Если поверхность только протёрли, она ожидаемо выглядит сухой. Это ещё не результат проверки. Нужен контроль после работы двигателя с учётом того, когда возникали следы: сразу после запуска либо после прогрева. При заметной потере масла не продолжают поездку ради более наглядного пятна.

Повторное вмешательство должно устранять установленную причину. Это может быть ошибка герметизации, несоответствие деталей или другой источник рядом с крышкой. Повторить ту же сборку, не выяснив исполнение Type B и место течи, означает оставить важный вопрос без ответа.

Важно: не смешивайте схемы Type A и Type B и не пытайтесь остановить течь произвольной подтяжкой болтов. Дата бюллетеня 2020 года не означает, что новое исполнение крышки появилось только в 2020 году.
