На Astra или Cruze меняют пластиковый выжимной цилиндр на металлический: зачем нужна новая трубка

При замене выжимного узла на Astra или Cruze выясняется, что новый цилиндр металлический, а прежний был пластиковым. Корпус по каталогу подходит, но старая гидравлическая трубка соединяется иначе. Это не обязательно ошибка поставки: для определённых исполнений изготовитель изменил и цилиндр, и конструкцию его подключения.

LuK 0102 за январь 2024 года рассматривает Chevrolet Cruze, Malibu и Orlando, Opel Astra, Cascada, Insignia и Zafira, а также Saab 9-5 с соответствующим приводом сцепления. Применимость устанавливают по каталогу и фактической комплектации. В документе нет универсального диапазона лет или двигателя, позволяющего подобрать детали только по названию модели.

Что меняется вместе с материалом корпуса

Речь о концентрическом рабочем цилиндре, расположенном у первичного вала коробки и связанном с выжимным механизмом. В процессе производства изменились материал корпуса и гидравлическое соединение. Поэтому в ремонте встречаются разные версии узла даже в пределах знакомой модели.

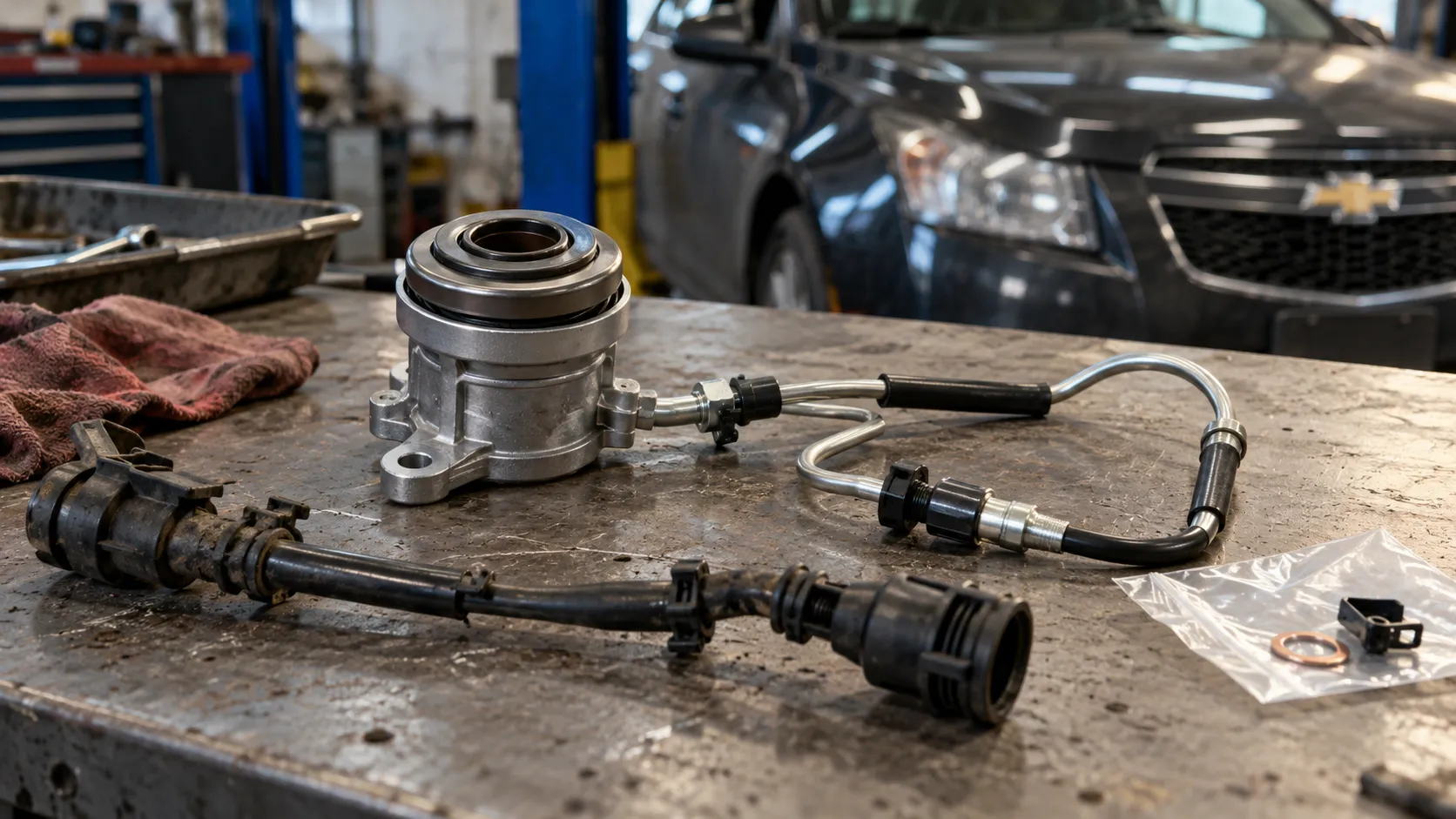

Актуальный металлический цилиндр, рассматриваемый LuK, имеет номер 510 0183 10. Этот номер относится именно к новой металлической версии, а не обозначает старый пластиковый узел. Для замены прежнего исполнения нужна также соответствующая соединительная магистраль.

Само место установки объясняется в материале о рабочем цилиндре сцепления внутри коробки. Для данной замены главный вопрос дополнительно состоит в совместимости гидравлического подключения: исправный цилиндр не заработает правильно с неподходящим соединением.

Почему старую трубку нельзя просто оставить

LuK прямо указывает, что замена пластикового узла указанным металлическим невозможна без новой линии подключения. Требуются металлическая гидравлическая трубка, направляющие и соединительные детали соответствующего исполнения. Это часть перехода на изменённую конструкцию, а не произвольное расширение перечня деталей.

Внешнее сходство концов трубки ещё не подтверждает посадку и удержание соединения. Если удаётся приблизить детали друг к другу, это не означает, что фиксация и уплотнение работают так, как предусмотрено изготовителем. Подгибание, подрезка или подбор случайного фиксатора не заменяют подходящую геометрию.

Поэтому вопрос решают до окончательной сборки. Иначе коробка уже установлена, а корректно подключить новый цилиндр нечем. Повторный доступ в таком случае связан не с отказом новой детали, а с неподготовленным комплектом перехода.

Какие элементы сверяют по каталогу

В информации LuK приведены линия 24 428 856 и соединитель 55 563 644. Также различается крепление линии: зелёное 55 576 804 для исполнения со старт-стопом и чёрное 90 522 038 без него. Эти обозначения служат отправной точкой сверки, а не универсальным списком покупки для любой Astra или Cruze.

Наличие либо отсутствие старт-стопа здесь влияет на выбор предусмотренных деталей крепления. Цвет помогает различить указанное исполнение, но не заменяет номер и каталожную проверку. По цветной клипсе неизвестного происхождения нельзя доказать совместимость всей магистрали.

При подготовке сопоставляют три вещи: установленный цилиндр, новый цилиндр и комплект подключения между ним и наружной частью гидропривода. Если ранее узел уже переделывали, фактическая сборка особенно важна. Исходная комплектация по VIN не показывает автоматически, какие детали находятся внутри сейчас.

Как отличить правильный переход от случайной доработки

Правильный переход имеет понятные каталожные соответствия. Можно установить, какой цилиндр заменяется, какой ставится и какими деталями обеспечено подключение. У случайной доработки остаётся только объяснение «подогнали, чтобы встало», без подтверждения предусмотренного соединения.

Не нужно делать обратный вывод, будто металлический цилиндр всегда лучше пластикового и его следует ставить профилактически. Документ объясняет замену конкретной неисправной версии актуальной деталью. Он не назначает модернизацию всем автомобилям с пластиковым корпусом.

Также не следует переносить перечень на другую коробку только из-за одинаковой марки сцепления. Концентрические цилиндры отличаются исполнением и присоединениями, а совпадение общего назначения не даёт взаимозаменяемости.

Проверка после подключения

После монтажа гидропривод обслуживают и проверяют по руководству автомобиля. Оценивают отсутствие утечек, возврат педали и нормальное выключение сцепления. Твёрдая педаль сама по себе не доказывает, что диск полностью освобождается и все соединения работают правильно.

Если педаль возвращается медленно, этот признак не следует автоматически считать оставшимся воздухом. Причины и последовательность различения описаны в статье о медленном возврате педали после замены цилиндра сцепления. После перехода на другую версию дополнительно важно исключить ошибку подключения.

Для обращения по этой работе на сайте ВИСТ есть замена рабочего цилиндра сцепления. Полезно заранее указать коробку и известное исполнение старого узла. Если уже куплена металлическая версия, её номер и состав соединительных деталей помогут проверить комплектность до сборки.

Важно: не дорабатывайте старую трубку и фиксатор ради подключения другого цилиндра. При переходе на металлическую версию 510 0183 10 необходимы предусмотренные соединительные детали, выбранные для конкретного автомобиля.
