Люфт рулевого редуктора: когда регулировка не заменяет ремонт

Рулевой редуктор с сошкой имеет внутреннее зацепление и подшипники валов, но люфт руля может находиться и в наружной трапеции. Регулировочный винт предусмотрен не на каждом исполнении, а его поворот не восстанавливает выработанные зубья и подшипники. Сначала нужно локализовать, где теряется движение.

Какие условия важны

Уточните, стоит ли на машине редуктор с сошкой, а не реечный механизм. Отметьте свободный ход руля, стук на неровностях, изменение усилия около центра и наличие течи. При большом люфте или непредсказуемом управлении скорость и поездки ограничивают до проверки.

Для механических узлов важны исходная нагрузка, прежние ремонты и следы ударов. Без этих сведений одинаковое отклонение на двух автомобилях легко отнести к неверной детали или неверной причине. Свободный ход руля может появляться в редукторе, тягах или колонке. Прежде чем подтягивать механизм, находят место реального зазора.

Что происходит и почему

Зазор может возникать во входном валу, внутренней паре, выходном валу и наружных шарнирах. Износ обычно неравномерен по ходу; попытка устранить свободный ход только в центре иногда делает механизм слишком тугим у краёв. Дефицит смазки и повреждённый корпус требуют отдельной оценки.

Перед ремонтом определяют конструкцию именно этого автомобиля и применимость выбранного способа. Разница между внешне похожими схемами меняет допустимый метод проверки, регулировки или замены. Конструкция редуктора задаёт процедуру регулировки и положение, в котором её выполняют. Перетяжка способна вызвать заедание руля.

Как проверяют

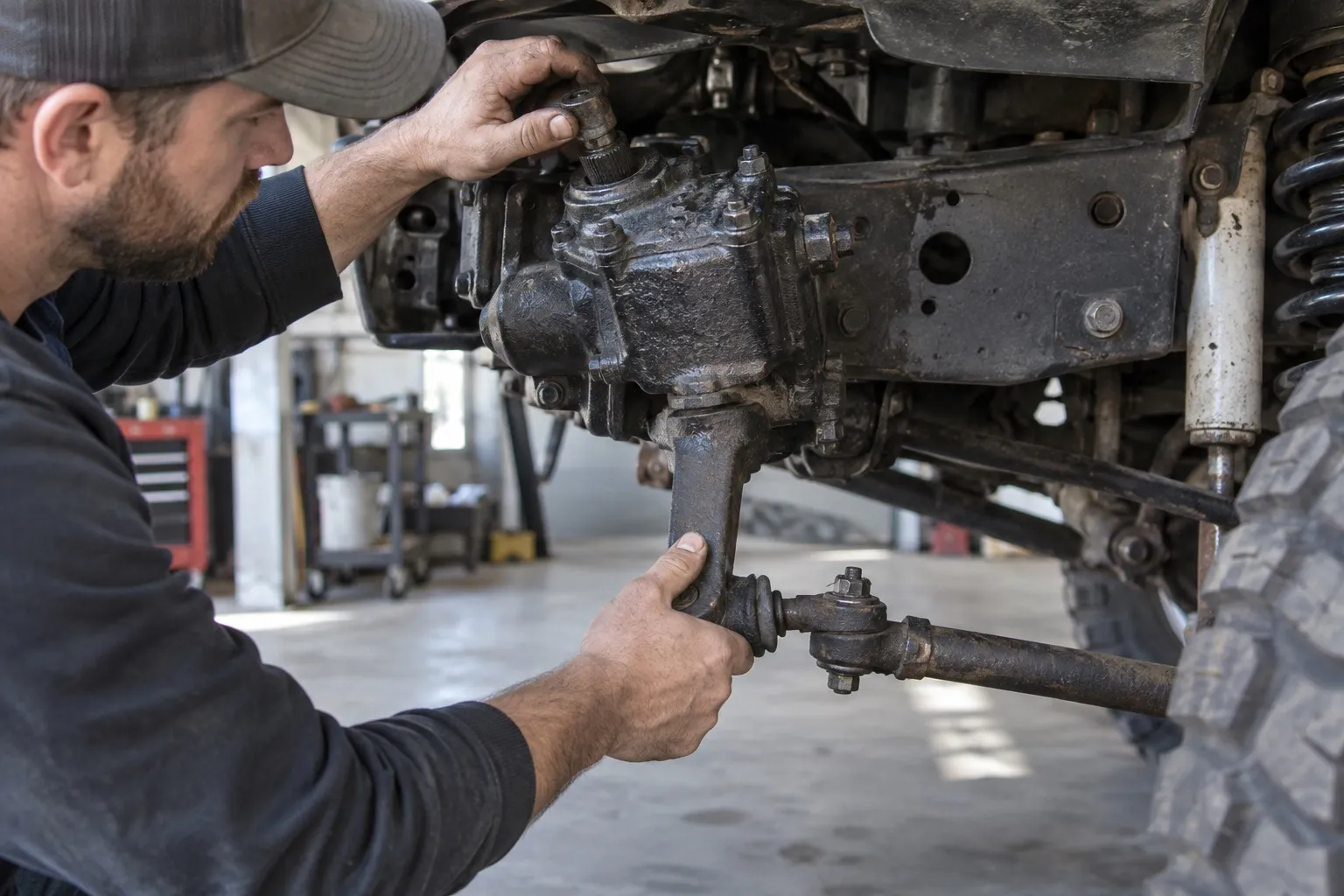

С помощником наблюдают последовательность движения: рулевое колесо, входной вал, сошка, тяги и поворотные кулаки. Измеряют свободный ход и усилие по процедуре модели, осматривают крепление редуктора к раме и состояние жидкости усилителя при наличии. Регулировку допускают только в пределах предусмотренного механизма после исключения износа.

Проверки на стоящем автомобиле и под рабочей нагрузкой могут дать разные ответы. Осмотр соединяют с измерением нужного параметра, а не заменяют его общим впечатлением от жалобы. Сравнивают движение входного и выходного валов и проверяют шарниры под допустимой нагрузкой. Один звук у корпуса не показывает износ червячной пары.

Как понимать результат

Если входной вал движется, а сошка запаздывает, проверяют внутренний редуктор. Если сошка движется сразу, а колёса позже, виноваты могут быть наружные шарниры. После «подтяжки» руль должен сохранять нормальное усилие по всему ходу; заедание показывает неверное решение.

Оценка результата должна отделять первичный дефект от его внешнего проявления. Звук, изменение усилия или показание стенда могут отражать работу нескольких связанных элементов. Если после регулировки свободный ход уменьшился, но руль перестал возвращаться, выбранный способ ухудшил безопасность и требует пересмотра.

Что делать дальше

Изношенные детали ремонтируют или меняют согласно конструкции; регулировку выполняют только при исправных сопряжениях и по допускам. После восстановления проверяют геометрию и работу усилителя. Не оставляют повышенное усилие на крайних положениях ради исчезновения люфта у центра.

Владелец подтянул редуктор, и руль стал спокойнее около центра, но начал заедать ближе к повороту. Это признак того, что регулировка не учитывала неравномерный износ или допуски. Безопасность требует нормального усилия по всему ходу, а не одного приятного ощущения на прямой. У редуктора с усилителем дополнительно проверяют, не создаёт ли гидросистема ложное ощущение тяжёлого или неравномерного руля. Но свободный механический ход выявляют отдельно от давления жидкости. После регулировки недостаточно прокрутить руль один раз на месте: проверяют плавность и возврат без заедания по всей доступной траектории. Это важно. У рулевого редуктора проверяют зазор в разных положениях хода. Деталь может быть больше изношена около центра, и чрезмерная регулировка ради тишины там приведёт к заеданию ближе к краю. Если люфт находится в наконечнике тяги или карданном соединении колонки, вмешательство в редуктор не устранит его. После ремонта подтверждают свободный возврат и усилие на всём диапазоне поворота. Особое внимание уделяют безопасному возвращению руля после поворота.

После устранения подтверждённой причины проверяют соседние элементы и повторяют исходный режим без опасной нагрузки. Сохранение жалобы указывает, что цепочка причин изучена не полностью. После ремонта проверяют усилие на всём ходу и возвращение руля, а не только положение около центра.

Повреждения тормозов, рулевого управления, колеса или несущих элементов могут влиять на безопасность. При таком признаке дальнейшая поездка ради проверки увеличивает риск. Заедающий руль опасен даже без стука. На автомобиле с таким признаком испытания на скорости исключают.

Частые вопросы

Любой люфт редуктора можно убрать винтом? Нет, он не лечит износ валов и зубьев.

Если люфт в руле, виновата рейка? На таком автомобиле рейки может не быть.
