Кавитационные раковины на мокрой гильзе: почему замены гильзы бывает недостаточно

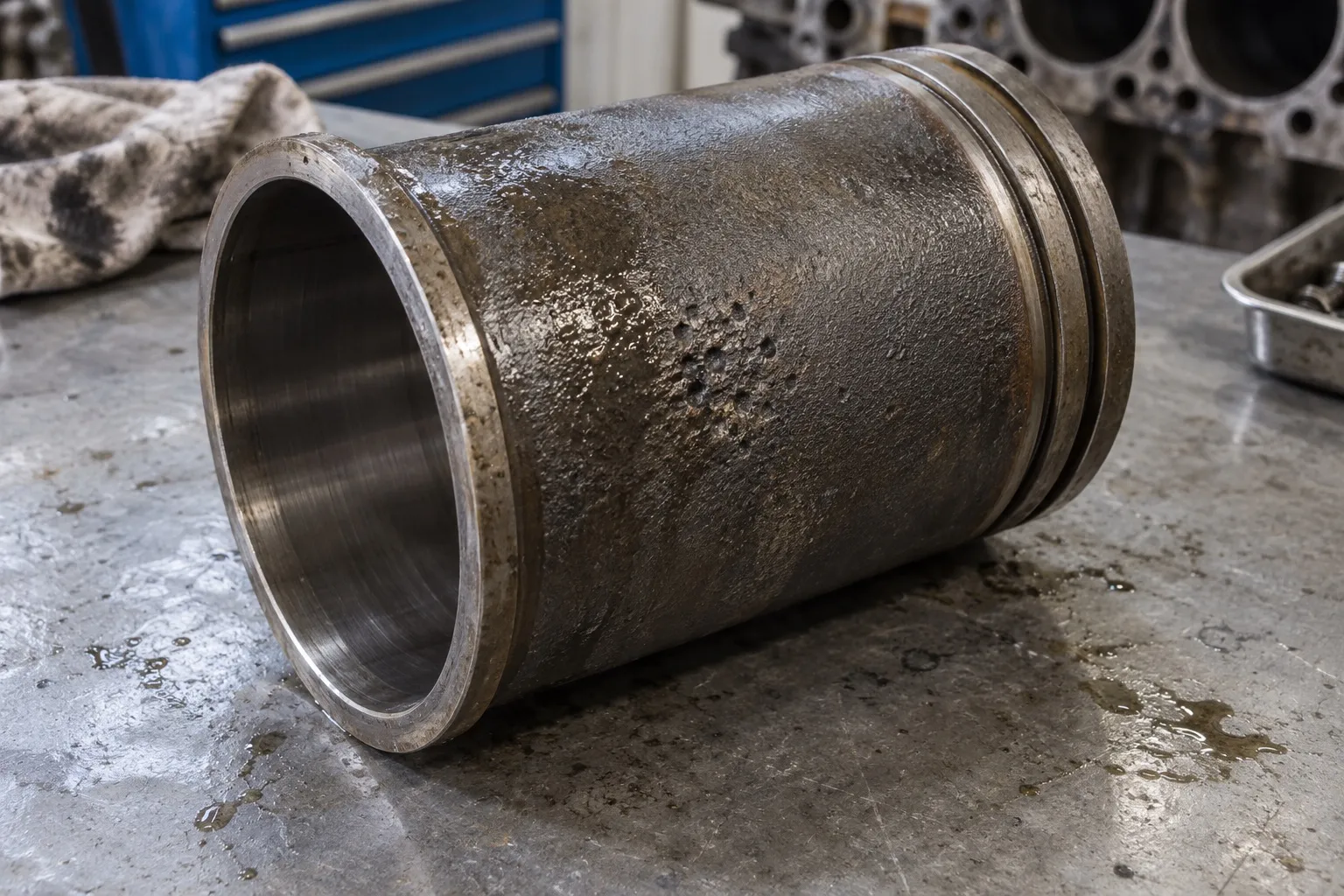

На снятой мокрой гильзе обнаружены группы мелких углублений со стороны рубашки охлаждения. Иногда они переходят в глубокие полости и сквозное повреждение. Если подтверждена кавитация, установка новой гильзы устраняет разрушенную деталь, но оставляет вопрос: почему прежняя работала в условиях, разрушающих её наружную стенку?

При сквозном дефекте и попадании антифриза в цилиндр или масло двигатель не запускают. Сначала устраняют путь жидкости и оценивают последствия для смазки и деталей цилиндра.

К каким конструкциям относится тема

У мокрой гильзы часть наружной поверхности непосредственно контактирует с охлаждающей жидкостью. Это и есть рассматриваемая область повреждения. У сухой гильзы связь с корпусом другая, поэтому объяснение нельзя переносить на любую съёмную цилиндрическую вставку в блоке.

До оценки раковин определяют исполнение двигателя и положение повреждённой поверхности в нём. След от внутреннего задира, коррозия посадочного пояска и наружная кавитационная эрозия относятся к разным участкам. Фотография отдельного пятна без понимания ориентации детали не даёт достаточного основания для вывода.

Что происходит при кавитации

Колебания стенки гильзы могут вызывать местное образование и последующее схлопывание паровых пузырьков в охлаждающей жидкости. Воздействие повторяется и постепенно разрушает поверхность. Поэтому кавитация отличается от обычного равномерного износа цилиндра поршнем: повреждение формируется с другой стороны стенки и по иному механизму.

В технических материалах MAHLE и Motorservice описаны характерные раковины и связь повреждения с условиями работы жидкости и колебаниями гильзы. Однако по одному слову «ямки» нельзя исключить коррозию или другие дефекты. Оценивают расположение, форму, глубину и распространение следов после очистки, не уничтожающей диагностическую картину.

Почему состояние антифриза имеет значение

Охлаждающая жидкость должна соответствовать требованиям двигателя, включая защитные свойства для применяемых материалов. Проверяют известный состав, концентрацию и историю доливов. Цвет не подтверждает ни нужный допуск, ни сохранность присадок. Долив воды без последующего восстановления требуемого состава меняет условия работы системы.

При этом раковины нельзя автоматически объявлять результатом одной неправильной канистры. Состав жидкости — одно из направлений проверки, которое сопоставляют с остальными находками. Если история заправок неизвестна, вместо уверенного обвинения фиксируют неопределённость и выбирают правильную жидкость для восстановленного двигателя.

Добавление случайной антикоррозионной присадки не является универсальной защитой от кавитации. Некоторые системы требуют специальных условий обслуживания, другие рассчитаны на готовую жидкость определённого допуска. Решение о добавках и контроле их концентрации принимают только по требованиям данного двигателя.

Давление, температура и герметичность охлаждения

Условия образования паровых пузырьков связаны с температурой и давлением жидкости. Поэтому проверяют работу системы охлаждения, предусмотренную крышку и причины потери давления. Неподходящая крышка или утечка не должны оставаться без внимания после замены гильзы. Ставить крышку с произвольно повышенным давлением для борьбы с раковинами нельзя.

Учитывают фактическую рабочую температуру, состояние термостата и признаки нарушенной циркуляции. Задача не сводится к поиску только сильного перегрева. Отклонение условий работы в другую сторону тоже оценивают по документации двигателя, а не считают постоянно холодный мотор безусловно защищённым.

Зачем измеряют посадку и сопряжение с поршнем

После извлечения гильзы проверяют её опорные и установочные поверхности. Неверная посадка и неподходящие сопряжения могут менять условия колебаний. Если в блоке повреждена опора, новая гильза не исправит её своим присутствием. Нужны измерения предусмотренной геометрии и решение по состоянию корпуса.

Отдельно оценивают соответствие поршня и цилиндра. Нельзя механически перенести пригодность старого поршня на новую гильзу только по одинаковому номинальному диаметру. Состав комплекта и зазоры выбирают по требованиям двигателя и фактическим размерам деталей, без универсальных чисел для всех мокрых гильз.

Как отличают стенку от течи уплотнений

Антифриз может пройти через сквозное повреждение стенки, но похожее загрязнение масла бывает при нарушении нижнего уплотнения. Во втором случае новая стенка сама по себе может быть ни при чём. Разделение этих путей описано в статье о течи через уплотнения мокрых гильз.

При разборке важно сохранить связь между найденными следами и путём жидкости. Раковины на одном участке ещё не доказывают сквозную утечку именно там. И наоборот, установленная течь кольца не отменяет необходимости оценить выраженное повреждение наружной поверхности гильзы, обнаруженное рядом.

Что должно измениться после ремонта

• Повреждённая гильза заменена на применимую деталь с проверенной посадкой.
• Состояние опоры и сопряжённых элементов соответствует требованиям.
• В системе находится предусмотренная охлаждающая жидкость.
• Устранены подтверждённые отклонения герметичности, давления и температурного режима.
• Проверены последствия проникновения жидкости, если оно происходило.

Наблюдение после сборки не заменяет эти проверки: несколько минут без течи не характеризуют условия длительной работы новой стенки. При диагностике и дальнейшем ремонте двигателя важно связать состояние гильзы с охлаждением и посадкой. Так восстановление затрагивает не только видимый результат разрушения, но и выявленные условия его возникновения.
