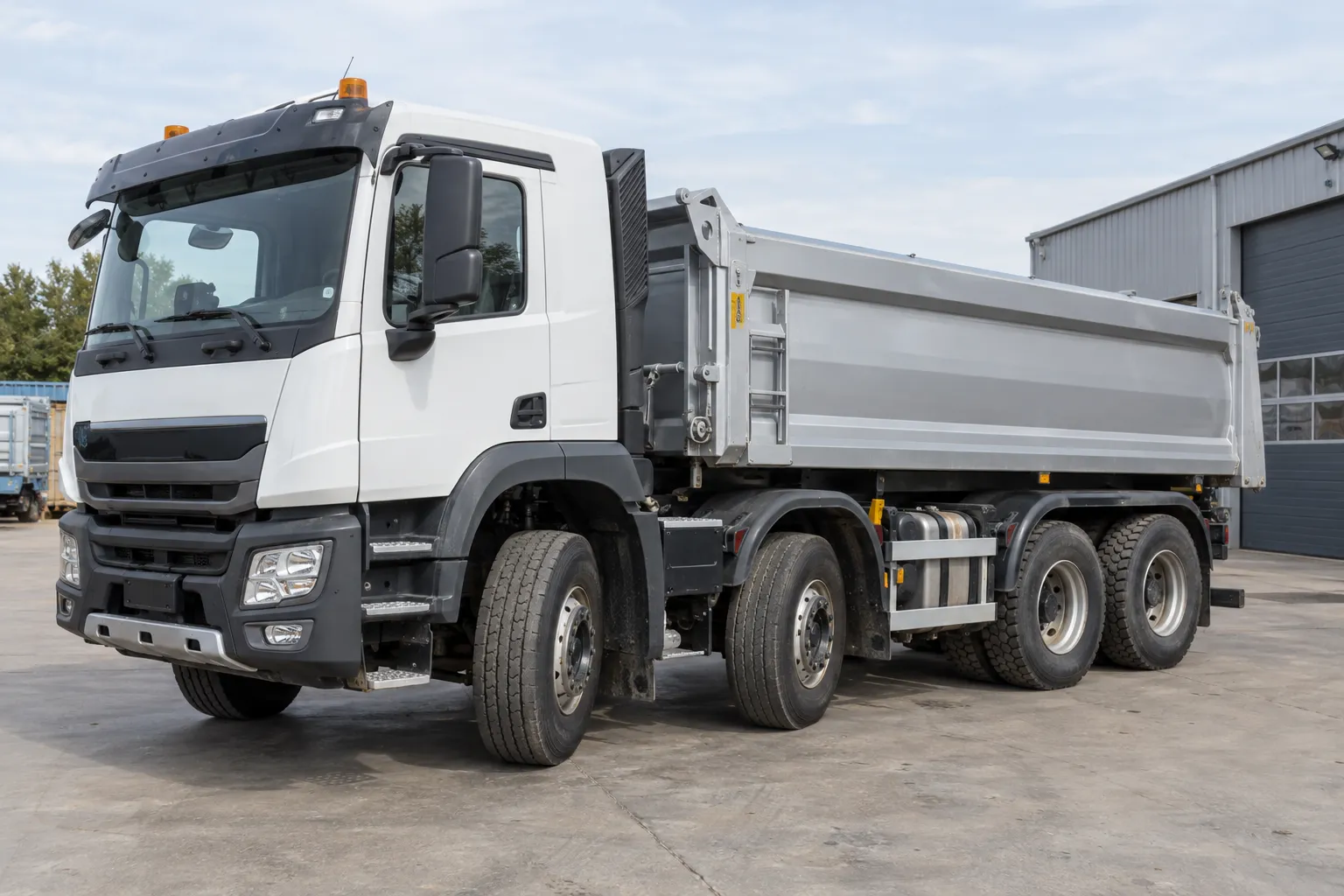

Две управляемые передние оси грузовика: зачем согласовывать поворот и ограничители обеих осей

После замены рулевой тяги грузовик с двумя передними управляемыми осями едет прямо, но на тесном повороте ведёт себя иначе. Удовлетворительное схождение в положении прямого движения ещё не подтверждает согласованность всей системы. Важно проверить, как обе оси проходят поворот и чем ограничивается ход привода.

Здесь речь о передней схеме twin-steer, а не о дополнительной самоустанавливающейся оси. Устройство связи и усиления зависит от автомобиля. Для проверки необходима документация конкретного рулевого оборудования, особенно если оно установлено изготовителем специального шасси.

Почему двух отдельных проверок схождения мало

Измерение исходного положения показывает, куда направлены колёса при заданном состоянии рулевого привода. Оно не описывает весь последующий ход. Если рассматривать две оси совершенно независимо, можно пропустить проблему, которая возникает только при их совместном движении.

Поэтому вопрос формулируют точнее: правильны ли исходные положения и соответствует ли предусмотренной схеме изменение углов? Это две связанные, но разные задачи. Настроить прямое положение без проверки нужного диапазона поворота — не то же самое, что проверить систему целиком.

Что означает согласованный поворот

Согласованность не означает одинаковый видимый угол всех четырёх колёс. Их положение должно соответствовать геометрии конкретного шасси и рулевого привода. Требование «сделать все колёса параллельными в повороте» не может служить критерием ремонта.

Даже внутри одной оси рассматривается соотношение направлений внутреннего и наружного колеса. Эта отдельная тема разобрана в статье о расхождении колёс в повороте. У twin-steer дополнительно учитывается связь между двумя управляемыми осями.

Какие сведения важны после ремонта

Уточняют, какая тяга или другой элемент был заменён, какие регулировочные соединения разъединялись и менялось ли положение оси. Полезно знать, проблема существовала до работ или возникла после них. Это помогает восстановить последовательность изменений без догадок по одному симптому.

В руководстве DRAMIS D55T с оборудованием Simard проверка twin-steer предусмотрена после замены рулевых компонентов и определённых работ с креплением осей. Это требование относится к описанному исполнению; перечень обязательных проверок другой машины берут из её документации.

Люфт связующего привода проверяют до настройки

Если положение передаётся через соединение с ненормальным свободным ходом, сначала требуется разобраться с этим соединением. Настройка по одному выбранному положению не доказывает, что результат будет воспроизводиться при смене направления руления.

Изготовитель рассматриваемого twin-steer прямо запрещает проводить регулировку при повреждённых или ослабленных рулевых элементах. Практически это означает необходимость получить исправную механическую основу для измерения. Подбор длины тяг не заменяет устранения обнаруженного дефекта.

Для чего согласовывают ограничители

В той же документации отдельно указано согласование механических упоров обеих осей с гидравлическим ограничением усилителя. Нарушение этой связи связывается с износом и возможным повреждением рулевых компонентов. Поэтому упоры не рассматривают как случайные болты, задающие удобный радиус разворота.

Ситуация, при которой один элемент уже ограничен, а остальная система продолжает создавать нагрузку, требует проверки по процедуре. По ощущению на руле нельзя определить правильность настройки. Увеличивать усилие, чтобы увидеть, «дойдёт ли вторая ось», не следует.

Почему важна площадка для измерения

Для указанной системы Simard требуется расположение всех колёс на одном уровне, включая задние. В руководстве отдельно обращается внимание на поворотные площадки под одной из осей: они не должны создавать неподходящее взаимное положение подвески.

Это хороший пример того, почему наличие стенда само по себе не гарантирует нужных условий для конкретного многоосного шасси. Сначала проверяют, подходит ли оснащение и подготовка автомобиля. Затем оценивают числа, полученные на этом оборудовании.

Что наблюдают в обе стороны

Описание жалобы должно различать левый и правый поворот. Отмечают, появляется ли необычное поведение на всём ходе или только около конечного положения. Эти сведения помогают проверить именно тот участок работы, который изменился после ремонта.

При этом симметричность ощущений не доказывает исправность, а различие не назначает виновную деталь автоматически. Результат связывают с измеренным положением и осмотром привода. Настройка «чтобы слева и справа казалось одинаково» не заменяет данных изготовителя.

Почему это не диагностика заднего подруливания

У активной задней системы могут отдельно проверяться запрос блока, датчик и исполнительный механизм. Она описана в статье о задних колёсах, оставшихся повёрнутыми. Эти проверки нельзя автоматически считать процедурой для связанной передней тележки.

И наоборот: наличие механических тяг не позволяет игнорировать особенности усиления именно этого грузовика. Состав системы устанавливают по шасси и установленному оборудованию, а не по сходству жалобы с легковым автомобилем.

Что подтверждает завершённую проверку

Нужен результат для обеих осей: исходное положение, предусмотренное изменение при рулении и работа ограничений. Важно, чтобы регулировка одного элемента не оставляла непроверенной связанную часть. После ремонта используют процедуру изготовителя всей системы.

При заедании, контакте шины с деталями или ненормальном усилии у упора дальнейшие дорожные эксперименты прекращают. Самостоятельно менять ограничители ради большего выворота нельзя.

Перед обращением по такой машине сообщают не только марку грузовика, но и исполнение передней рулевой тележки. Для twin-steer требуется подтверждённая возможность проверки двух осей и доступа к применимой процедуре, а не просто услуга обычного сход-развала.
