Расхождение колёс в повороте: что проверяют, если обычное схождение уже в допуске

После регулировки схождение находится в допуске, а на парковочном повороте остаются необычные ощущения: шины словно сопротивляются движению, один поворот отличается от другого. Это не повод сразу снова крутить рулевые тяги. Обычное схождение описывает исходное положение колёс, а при рулении важно, как изменяется соотношение углов двух колёс. Для этого существует отдельное измерение Toe-Out-On-Turns.

Почему колёса поворачиваются неодинаково

Внутреннее по отношению к повороту колесо проходит меньшую дугу, чем наружное. Рулевой привод задаёт соответствующее соотношение их направлений. Точная зависимость определяется конструкцией автомобиля; её нельзя оценивать требованием, чтобы оба колеса визуально стояли совершенно параллельно при повёрнутом руле.

В техническом обучении BMW расхождение в повороте рассматривается как диагностический параметр геометрии рулевого привода. Hunter также выделяет его среди дополнительных измерений стенда. Наличие обычной распечатки развала и схождения не означает, что эта проверка уже выполнена.

Что отличается от стандартного схождения

Можно получить правильное положение при прямом руле, но неправильное соотношение при его повороте. Исходная настройка и изменение геометрии — разные свойства. Поэтому зелёная строка суммарного схождения не исключает деформацию или несоответствие деталей рулевого привода.

Другая родственная задача — сравнение максимального выворота влево и вправо. После замены рейки это помогает проверить её установку и ограничения хода. Подробности есть в статье о разном вывороте после замены рулевой рейки. Здесь же сравнивают два колеса внутри заданного поворота.

Какие жалобы дают основание для измерения

Проверка может быть полезна после удара колесом, замены элементов рулевого привода или обнаружения необъяснимого поведения в повороте. При этом скрип либо проскальзывание шины сами по себе не являются доказательством нарушенной геометрии. Нужно учитывать покрытие, шины, состояние шарниров и особенности трансмиссии.

Для начала полезно описать, что изменилось по сравнению с прежней работой: только один поворот, лишь полный выворот или весь диапазон руления. Если явление было всегда, это тоже важное наблюдение. Диагностическая проверка должна отвечать на конкретную жалобу, а не искать красную цифру ради самой цифры.

Как готовят автомобиль к стенду

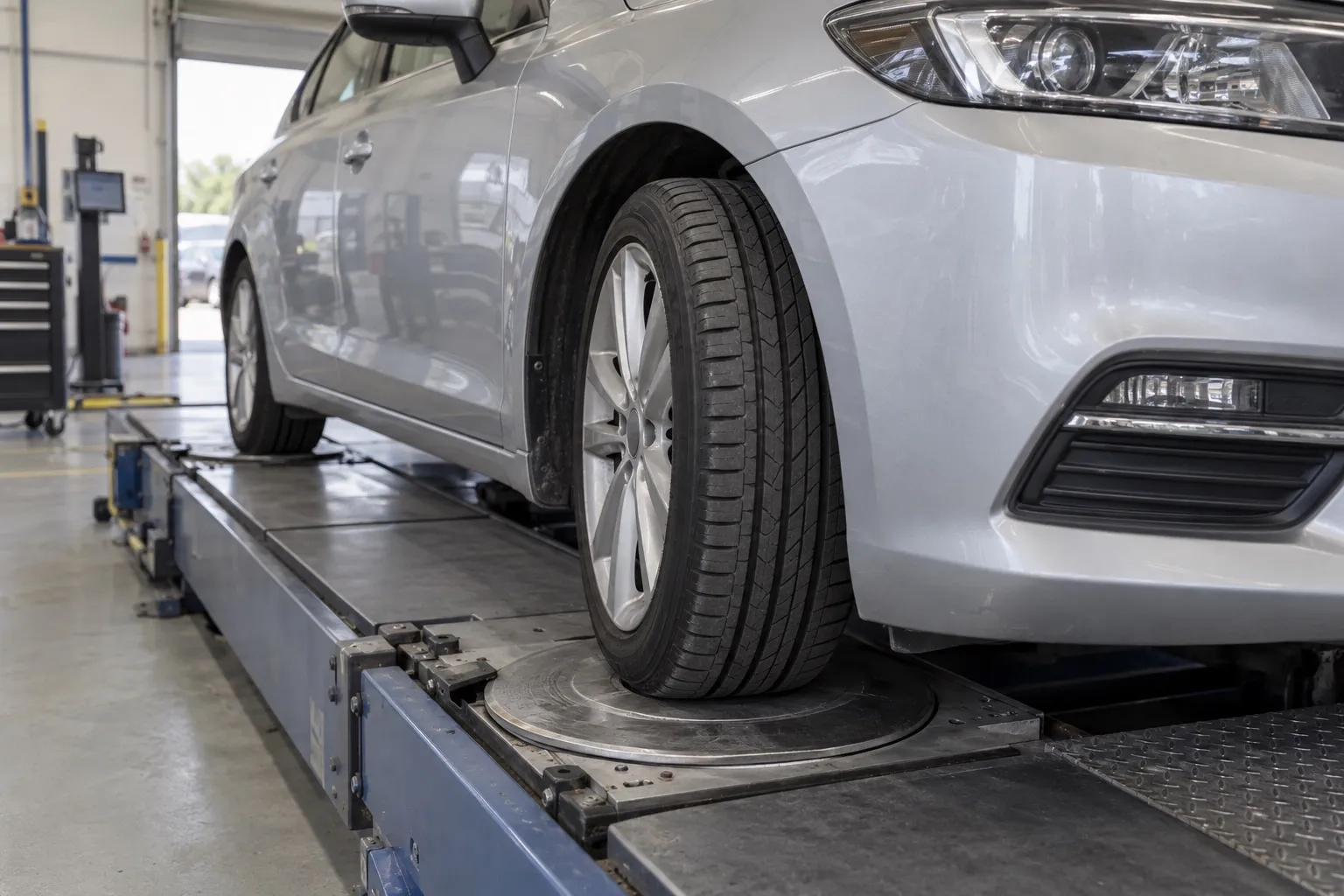

Перед измерениями проверяют люфты и состояние колёс, устанавливают требуемые условия загрузки и высоты. Поворотные площадки должны свободно работать, а измерительные элементы — быть правильно закреплены. Смещение мишени или заедание площадки способны исказить результат и отправить поиск по неверному пути.

Сначала уточняют выбранную модификацию в базе оборудования. Для сложного рулевого управления дополнительно учитывают заводскую процедуру. Нельзя произвольно переносить справочные углы с похожего автомобиля, чтобы получить цветную оценку при отсутствии собственных данных.

Как читают результат

На стенде выполняют предусмотренный поворот и получают соотношение направлений колёс. Важно сохранить условия и обозначения отчёта: какой поворот проверен, какое колесо задавало положение и с какими данными выполнено сравнение. Отдельное число, выписанное без подписи, легко истолковать неправильно.

Если измерение выходит за ожидаемые границы, сначала убеждаются в повторяемости. Затем связывают его с историей повреждения и осмотром. Разница не является готовой командой заменить поворотный кулак: возможные причины должны быть подтверждены по конструкции и состоянию автомобиля.

Какие детали оказываются в центре внимания

Проверяют элементы, задающие геометрию руления: рычаги поворотных узлов, тяги, их сопряжения и правильность установленных деталей. После ремонта особенно важны номера и исполнение. Деталь, которая подошла к креплению, ещё не обязательно воспроизводит нужную геометрию.

При подозрении на деформацию полезны другие измерения. Материал о SAI и включённом угле объясняет, зачем расширяют обычный отчёт. Эти параметры дополняют друг друга, но ни один не заменяет осмотр повреждённого узла.

Почему нельзя исправить всё длиной тяг

Произвольное изменение прямолинейного схождения ради красивого результата в повороте способно вывести исходные углы из нормы. Если причина в геометрии детали, её устраняют соответствующим ремонтом. Возможность регулировки конкретного соотношения проверяют по документации, а не предполагают по наличию резьбы на тяге.

При физическом упоре колеса, заедании руля или контакте шины с деталями не увеличивайте усилие ради проверки. До устранения ограничения дорожные эксперименты прекращают.

Если справочного значения для модификации не найдено, измерение можно сохранить как исходное наблюдение. Однако называть его неисправностью лишь по цвету неподходящей базы нельзя: ограничение данных нужно учитывать при выборе ремонта.

Что должно измениться после ремонта

Повторно оценивают базовые углы и тот поворот, на котором подтвердилось отклонение, проверяют отсутствие контактов. Нужен согласованный результат в исходном положении и при рулении. На сайте ВИСТ есть проверка углов установки колёс; доступность измерения Toe-Out-On-Turns уточняют отдельно для автомобиля и оборудования.
