Замена ТНВД на Eclipse Cross 1.5: что проверить, чтобы не повредить привод нового насоса

Новый насос высокого давления для Mitsubishi Eclipse Cross 1.5 подобран, старый снят — но ремонт ещё не сводится к затяжке двух болтов. На двигателе 4B40 насос взаимодействует с механическим приводом через толкатель. Заводская процедура задаёт положение кулачка перед установкой и постепенную посадку насоса. Попытка притянуть перекошенный корпус крепежом не заменяет эти условия.

Материал относится к российскому Eclipse Cross первого поколения с бензиновым турбомотором 1.5 4B40: выпуск 2018–2020 годов и обновлённая версия выпуска 2021 года. Для импортного исполнения применимость проверяют отдельно. Атмосферный 2.0 с распределённым впрыском не входит в этот сценарий замены ТНВД.

Сначала нужно подтвердить, что виноват насос

Отклонение давления топлива не называет неисправную деталь автоматически. До замены сопоставляют требуемое и фактическое давление, условия возникновения жалобы и результаты проверки подачи к насосу. Если исходная проблема находится в другом участке, новая деталь может не изменить поведение двигателя.

Полезно различать две задачи: почему давление отклоняется и как правильно установить насос после подтверждённого решения о замене. Эта статья посвящена второй задаче. Наличие подробной заводской процедуры установки не означает, что ТНВД или его толкатель часто выходят из строя на всех 4B40.

Если насос уже меняли, важна история прежнего вмешательства: какие детали оставили, что осматривали и когда вернулась жалоба. Это помогает оценить фактическое состояние привода, а не исходить из предположения, что всё рядом с недавно заменённым насосом обязательно исправно.

Зачем отдельно смотреть толкатель

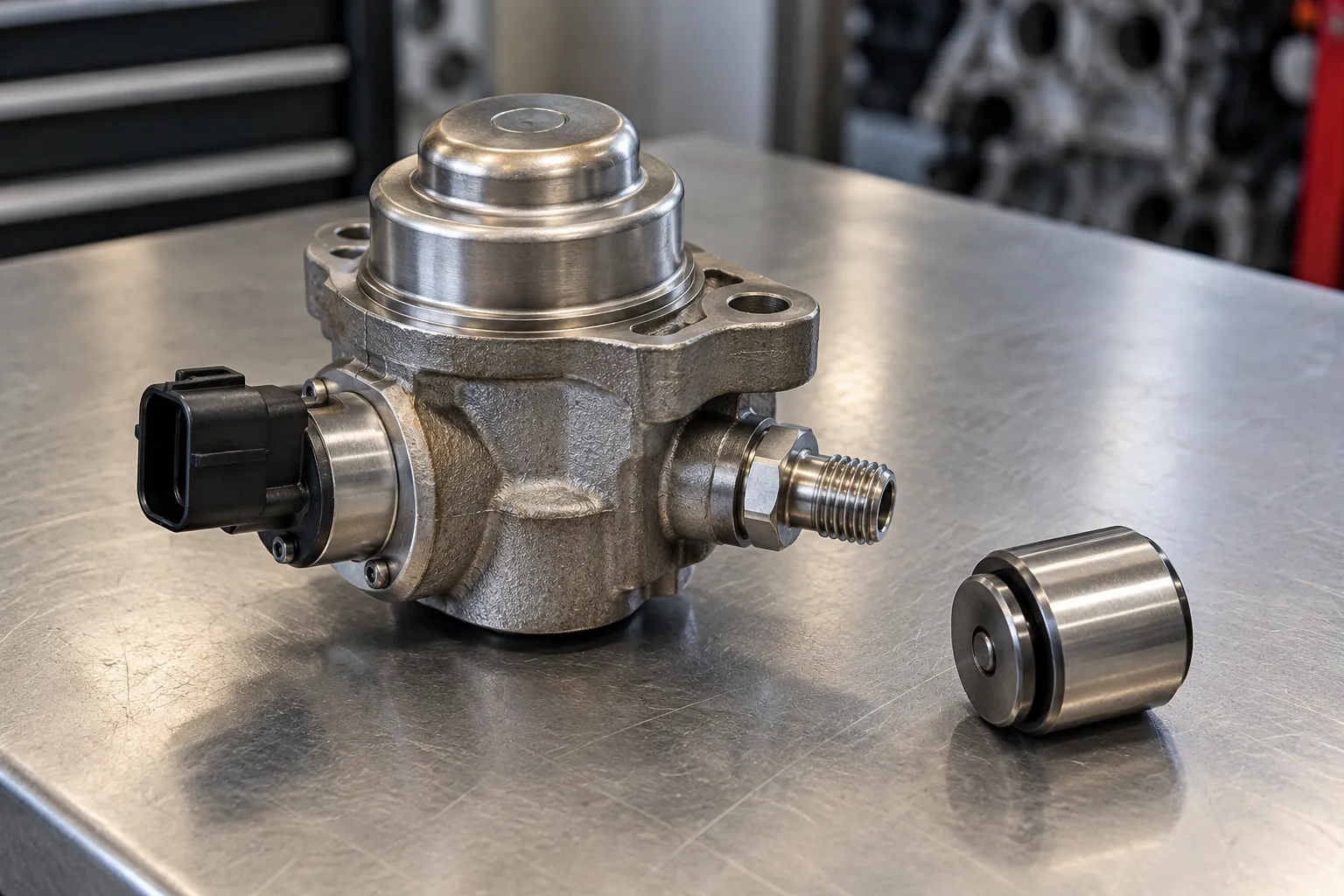

В перечне деталей 4B40 толкатель насоса выделен отдельно. Он участвует в передаче движения, поэтому осмотр только корпуса снятого ТНВД не описывает состояние всего сопряжения. При выявленном повреждении нужно понять, затронуты ли контактирующие поверхности и требуется ли дальнейшая оценка привода.

Общая логика изложена в статье почему при износе толкателя ТНВД проверяют привод насоса. Для Eclipse Cross к ней добавляются конкретные требования к установочному положению. Даже исправные новые детали нужно собрать в предусмотренной геометрии.

При этом наличие отдельного толкателя в каталоге не является поводом назначать его замену при каждом обращении без оценки. Состояние и необходимость замены подтверждают по применимой информации.

Какую роль играет положение кулачка

Руководство требует перед установкой насоса и толкателя определённого взаимного положения плоской поверхности насосного кулачка выпускного распредвала и посадочной поверхности. Для этого используют предусмотренное положение двигателя. Смысл операции — подготовить привод к монтажу, а не преодолеть любое сопротивление затяжкой.

Если насос не садится ожидаемым образом, сначала проверяют условия установки и правильность расположения деталей. Не следует считать большой зазор обычной особенностью, которую обязательно удастся убрать более сильным притягиванием корпуса. Крепёж не предназначен компенсировать неверно выбранное положение привода.

Завод также ограничивает допустимое усилие на конкретную область насоса. Это ограничение нельзя превращать в рекомендацию давить с максимальной силой. Для владельца важно знать о контролируемой посадке; численные значения и рисунок приложения усилия должны использоваться специалистом вместе с полной процедурой.

Почему крепёж затягивают постепенно

После подготовки болты сначала наживляют и предварительно затягивают вручную. Затем руководство предусматривает постепенную затяжку по одному обороту до требуемого момента. Такая последовательность отличается от попытки сразу полностью затянуть одну сторону и потом подтянуть вторую.

Равномерность монтажа имеет значение для положения корпуса относительно посадки. Если появились перекос или необычное сопротивление, их причину выясняют до продолжения. Момент затяжки сам по себе не подтверждает правильность установки, когда исходное положение деталей было нарушено.

Не нужно переносить порядок с другого мотора, даже если насосы похожи внешне. Устройство привода, крепления и предварительные условия могут отличаться. Для 4B40 применяют его документацию, а не обобщённую инструкцию для всех бензиновых систем непосредственного впрыска.

Что ещё затрагивает замена

При работе разъединяют топливные соединения и электрическое подключение насоса. После обратной сборки нужно подтвердить правильную фиксацию соединителей, не повреждая их удерживающие элементы. Внешнее положение шланга возле штуцера не доказывает, что соединитель заблокирован штатным образом.

В руководстве также есть ограничение на разборку отдельных входных деталей насоса вне предусмотренной замены. Это ещё одна причина не разбирать узел дальше необходимого по принципу «раз сняли, открутим всё». Каждая дополнительная разборка должна соответствовать процедуре и цели ремонта.

• Проверяют применимость насоса и затронутых уплотнений.
• Оценивают толкатель и условия взаимодействия с приводом.
• Соблюдают установочное положение и порядок посадки.
• Подтверждают фиксацию топливных и электрических соединений.
• Выполняют предусмотренный контроль утечек после сборки.

Как понять, что замена дала результат

Герметичность и работа насоса — связанные, но разные проверки. Сухая наружная поверхность не подтверждает нужное давление в режиме исходной жалобы. Поэтому после сборки возвращаются к диагностическим данным и поведению двигателя, из-за которых назначили замену.

Если отклонение сохранилось, сначала сравнивают новые результаты с исходными. Повторная установка другого насоса без проверки оставшихся условий не объясняет причину. Важно установить, изменилось ли давление, сохранилась ли та же ошибка и соответствует ли механическая сборка требованиям.

Важно: не используйте болты как пресс для посадки насоса и не вскрывайте топливные соединения до безопасного сброса давления. Монтажные условия 4B40 нельзя переносить на другой двигатель по внешнему сходству деталей.
