Задний борт L200 V после ремонта перекосился: ограничители, петли и одноразовый крепёж

Задний борт L200 сняли для ремонта, а после установки он стал закрываться с перекосом, цеплять одну сторону или требовать сильного хлопка. В такой ситуации не стоит сразу переставлять ответные элементы замков. Сначала проверяют сборку борта: петли, регулировочные прокладки, ограничители и крепёж, затронутый при снятии.

Речь о Mitsubishi L200 пятого поколения, включая российские исполнения 2016–2018 модельных годов из охвата бюллетеня MSB-17EXL42-001. Дату изготовления и фактическую конструкцию сверяют отдельно. Установленный ранее другой борт или переделанные ограничители нельзя считать штатными только по названию автомобиля.

Что именно изменилось после ремонта

Полезно сравнить три состояния: закрытый борт, начало открывания и полностью открытое положение. Перекос возле замка, неравномерное движение на петлях и неправильное положение на ограничителях — разные наблюдения. Они помогают выбрать участок осмотра, но не заменяют проверку креплений.

Если до снятия борт закрывался нормально, важны фотографии его положения и сведения о разобранных соединениях. Если он уже был повреждён ударом, возврат прежних прокладок не гарантирует правильной геометрии. Тогда нужно оценивать и сам борт, и сопрягаемые части грузовой платформы.

Ограничитель может быть разного типа

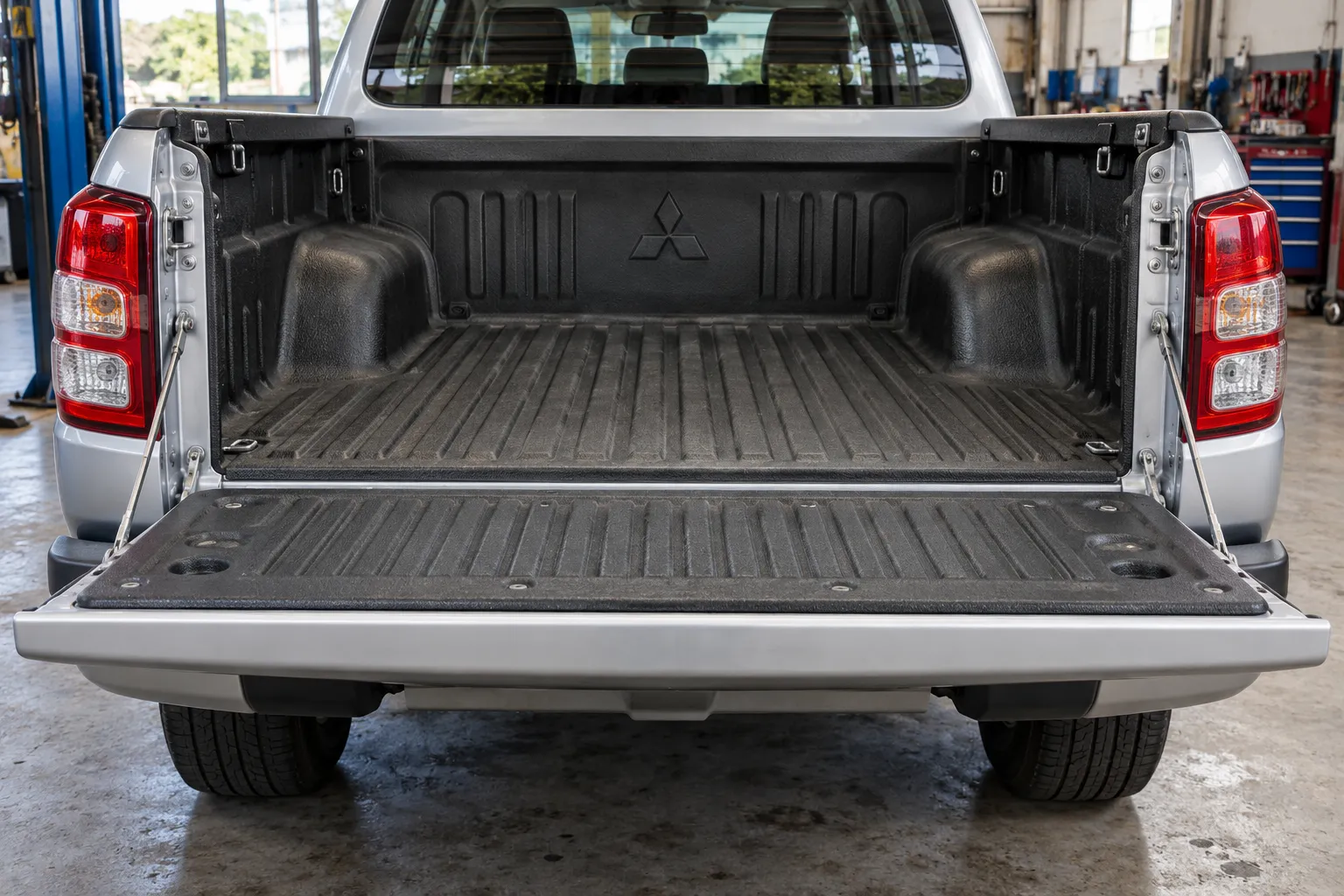

В относящихся к российской ветви листах руководства показаны исполнения с жёстким звеном и с тросовым ограничителем. Для варианта со звеном в перечне также есть демпфер. Эти детали определяют движение и поддержку открытого борта, поэтому их нельзя подбирать исключительно по длине похожей детали.

Перед сборкой уточняют, какая схема установлена на автомобиле и не смешаны ли элементы разных вариантов. Изогнутое звено, повреждённый трос или неправильно размещённое крепление рассматривают отдельно от положения замков. Устранение одного перекоса не подтверждает исправность другого механизма.

Ограничитель не должен работать как приспособление для выправления борта. Если для установки приходится заметно натягивать деталь или принудительно совмещать отверстия, выясняют причину. Притянуть крепёж сильнее — не способ подтвердить правильность выбранной запчасти.

Для чего нужны прокладки возле петель

Заводская схема содержит регулировочные прокладки с количеством от нуля до нескольких штук. Это означает, что отсутствие прокладки в одном месте само по себе не является ошибкой, как и одинаковое количество с двух сторон не служит универсальным требованием. Нужное положение получают по процедуре подгонки конкретного борта.

При разборке важно сохранить сведения о расположении этих элементов. Сложенные в одну ёмкость прокладки после ремонта уже не показывают, где они стояли. Но даже известное прежнее положение нужно сопоставить с состоянием деталей: после замены петли или восстановления металла исходная комбинация может требовать проверки.

Случайные шайбы не следует считать равноценной заменой регулировочной детали. Важны предусмотренные форма, опирание и применимость. Если после затяжки положение меняется, проверяют сопряжение и крепление, а не продолжают подкладывать металл без понимания причины.

Какие болты нельзя ставить обратно

Бюллетень отдельно изменяет статус определённых крепёжных позиций на non-reusable: они выполнены как болты с предусмотренным фиксирующим составом. Ограничение относится к отмеченным на схеме позициям. Оно не означает, что любой болт заднего борта одноразовый.

Поэтому состав крепежа сверяют с нужным листом документа, а не покупают одинаковые болты для всех точек. Повторное использование отмеченной детали с произвольно выбранным фиксатором резьбы не воспроизводит заводское требование о замене. Вместе с болтом оценивают резьбу и опорные поверхности соединения.

Если неизвестно, какие болты уже снимали, это стоит выяснить по фактическому объёму ремонта. Свежая окраска головки не подтверждает, что крепёж новый, а внешний блеск не показывает наличие нужного состава. Решение принимают по позиции и предусмотренной детали.

Когда переходят к регулировке закрывания

После установки руководство предусматривает отдельную подгонку положения заднего борта. Эта операция следует за правильной сборкой. Перенос ответного элемента замка не должен скрывать деформированную петлю, неверно установленные прокладки или непригодное крепление.

Похожий принцип разделения опоры и замка разобран в статье почему дверь приходится приподнимать при закрытии. У грузового борта дополнительно учитывают его собственные ограничители и регулировочные детали: схема боковой двери к нему не переносится.

Для контроля нужны нормальное закрывание, правильная фиксация и отсутствие контакта кромок в предусмотренном движении. Численные кузовные зазоры берут из применимой процедуры, а не назначают по соседнему пикапу. Один удачный хлопок не заменяет проверки повторяемого результата.

Проводка тоже должна остаться на своём месте

В перечне снятия есть разъединение жгута. Если на конкретной машине в борт заведена проводка, после монтажа проверяют её соединение и положение при открывании. Она не должна попадать между сопрягаемыми поверхностями или натягиваться вместо ограничителя.

Наличие камеры и других устройств подтверждают по оснащению: один пункт о разъёме не означает, что камера установлена на каждом L200. Работу затронутого оборудования проверяют отдельно от механического закрывания. Исправное изображение не подтверждает надёжность замка и наоборот.

Важно: не нагружайте открытый борт с повреждённым ограничителем и не двигайтесь при ненадёжной фиксации. Запрет повторного использования крепежа применяют к точным позициям заводской схемы, а не ко всем болтам подряд.
