Воздуховод перед турбиной схлопывается под нагрузкой: почему проверка герметичности не всё показывает

На холостом ходу двигатель работает ровно, а при разгоне тяга резко ухудшается. Утечку воздуха не нашли, турбокомпрессор внешне цел, но входной гибкий патрубок может сжиматься именно при большом расходе. После сброса нагрузки он возвращает форму, поэтому неподвижный автомобиль выглядит исправным. Такой дефект требует оценки проходимости впуска в рабочих условиях, а не только его герметичности.

О какой части воздушного тракта идёт речь

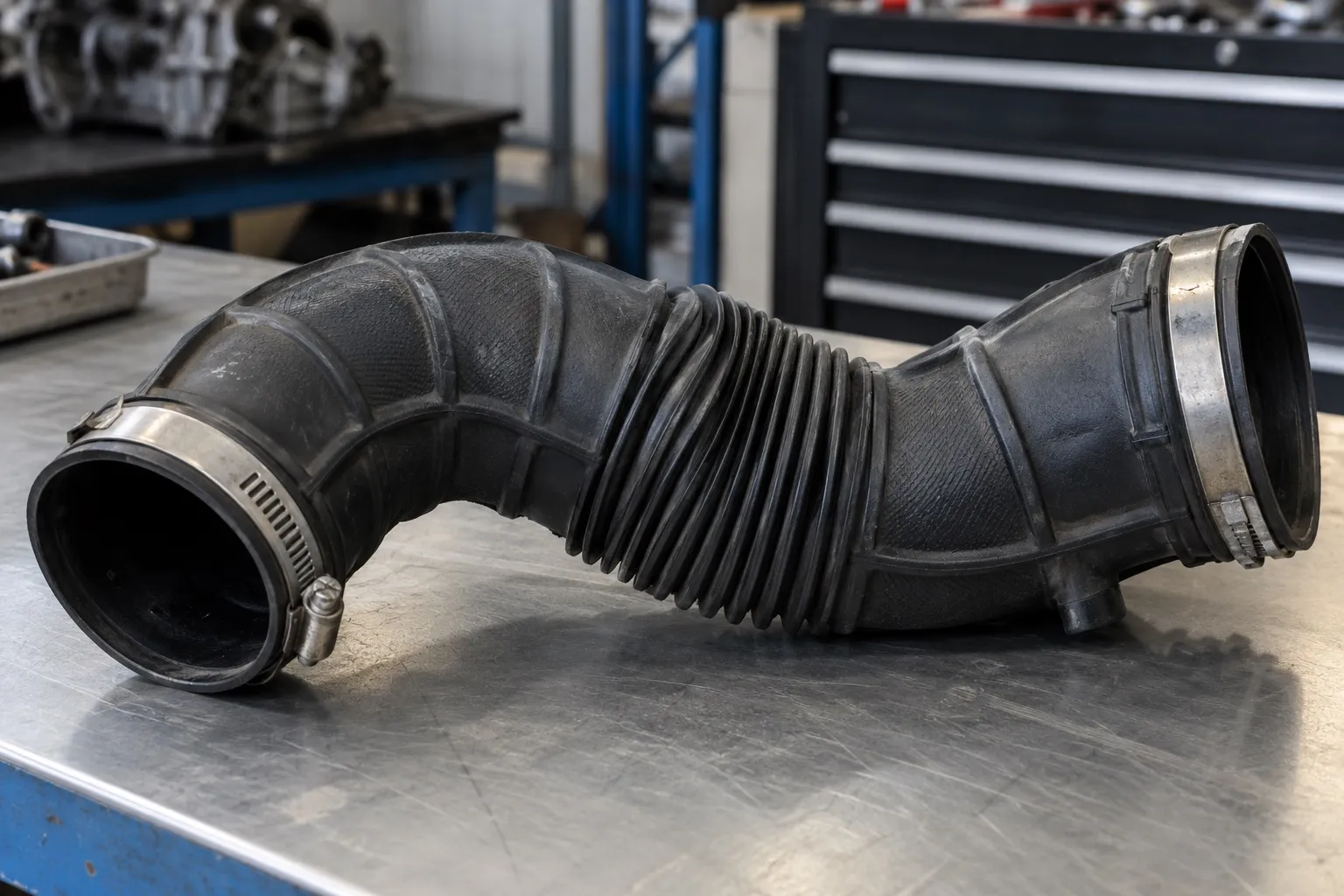

Здесь рассматривается воздуховод перед компрессорным колесом турбокомпрессора. Компрессор забирает воздух через фильтр и этот участок, а затем подаёт его дальше под повышенным давлением. Поэтому условия на входе и в патрубке после компрессора различаются.

Словом «патрубок турбины» часто называют оба участка. Для диагностики этого недостаточно: нужно показать расположение детали на схеме. Утечка наддувочного воздуха после компрессора и уменьшение прохода до него способны ухудшать тягу, но их нельзя подтверждать одним и тем же наблюдением.

Почему целая стенка может терять форму

При движении воздуха через входной тракт возникает перепад давления. Гибкая деталь должна сохранять предусмотренное сечение в этих условиях. Если её стенка ослаблена или установлен неподходящий воздуховод, сопротивления деформации может не хватать. Дополнительное ограничение потока перед патрубком также меняет условия его работы.

Garrett включает сжатый или перекрытый воздухопровод перед турбокомпрессором в перечень причин, которые проверяют при неисправностях системы. Это не означает, что всякий мягкий на ощупь шланг дефектен. Форма, армирование и гибкость зависят от исполнения, поэтому сравнение проводят с требованиями к конкретной детали.

Герметичность и проходимость отвечают на разные вопросы

Проверка герметичности показывает, не проходит ли воздух через нежелательные отверстия и соединения при заданных условиях теста. Она не обязательно воспроизводит перепад, который сжимает стенку работающего входного воздуховода. Деталь может пройти такой контроль и всё равно потерять сечение при нагрузке.

Важен и знак приложенного давления: условия, которые расправляют стенку, не доказывают её устойчивость к сжатию снаружи. Поэтому результат проверки записывают вместе с тем, какой участок и каким методом исследовали. Фраза «впуск опрессован» без этих уточнений не исключает все возможные ограничения.

Что осматривают до динамической проверки

Проверяют применимость установленного патрубка, его форму и положение. Перекрученная деталь или участок, зажатый соседним узлом, может иметь уменьшенный проход ещё до запуска. Снаружи ищут перегибы и следы контакта, а доступную внутреннюю поверхность осматривают на повреждения и изменение структуры.

Если проблема возникла после ремонта, сравнивают трассу воздуховода с исходной схемой. Случайная трубка, подходящая по диаметру концов, не обязательно сохраняет нужную форму между ними. Не стоит исправлять неверную длину сильным изгибом или натяжением соединений.

Почему проверяют воздушный фильтр и воздухозаборник

Состояние патрубка оценивают вместе с участком перед ним. Засорение, посторонний предмет или неправильно установленный элемент способны ограничить входящий поток. Замена только сжимающейся детали без осмотра этого пути может оставить причину ненормальных условий.

При недавнем обслуживании полезен разбор неисправностей после замены воздушного фильтра. В настоящем случае исходный признак конкретнее: подозрение на изменение сечения под нагрузкой. Проверка соединений важна, но её дополняют оценкой самого воздушного прохода.

Как подтверждают связь с потерей тяги

Диагностика должна сопоставить момент отклонения с условиями во впуске. В зависимости от доступности используют наблюдение и предусмотренные измерения давления или расхода. Нужны значения из правильных точек: датчик после компрессора не измеряет напрямую состояние входной стенки.

Испытание организуют безопасно, без рук и инструмента возле работающего впуска и вращающихся деталей. Водителю не следует пытаться наблюдать патрубок под капотом во время движения или повторять резкие разгоны ради фотографии.

Раскрутка двигателя без нагрузки может не воспроизвести нужный поток. Поэтому отсутствие деформации на стоянке не всегда опровергает жалобу, но и само предположение не заменяет подтверждения. Если связь не установлена, продолжают поиск других причин недостаточного наддува.

Как это связано с ошибкой P0299

Ограничение входа может быть одним из направлений проверки при недодуве. Однако P0299 не сообщает, какой именно патрубок повреждён. Общая последовательность рассмотрена в статье о низком наддуве и ошибке P0299.

Сравнивают запрос и фактическую работу системы, учитывают возможное ограничение нагрузки блоком управления. Замена турбокомпрессора до проверки его входного тракта может не изменить ситуацию. И наоборот, найденная деформация шланга не исключает отдельного повреждения компрессора, если есть соответствующие признаки.

Что должно измениться после устранения дефекта

Установленный воздуховод должен соответствовать конструкции, не иметь перегибов и сохранять правильную посадку на соединениях. Контролируют также устранение ограничения перед ним, если оно было найдено. Самодельные вставки внутрь шланга нельзя считать эквивалентом штатного армирования.

Затем повторяют подходящую проверку режима, в котором возникала потеря тяги. На диагностике турбины оценивают не только отсутствие утечки, но и способность всего тракта пропускать необходимый воздух. Именно это отличает завершённую проверку от осмотра патрубка, который расправился после остановки.
