Вихрекамерная вставка в головке дизеля ослабла: что проверяют перед сборкой

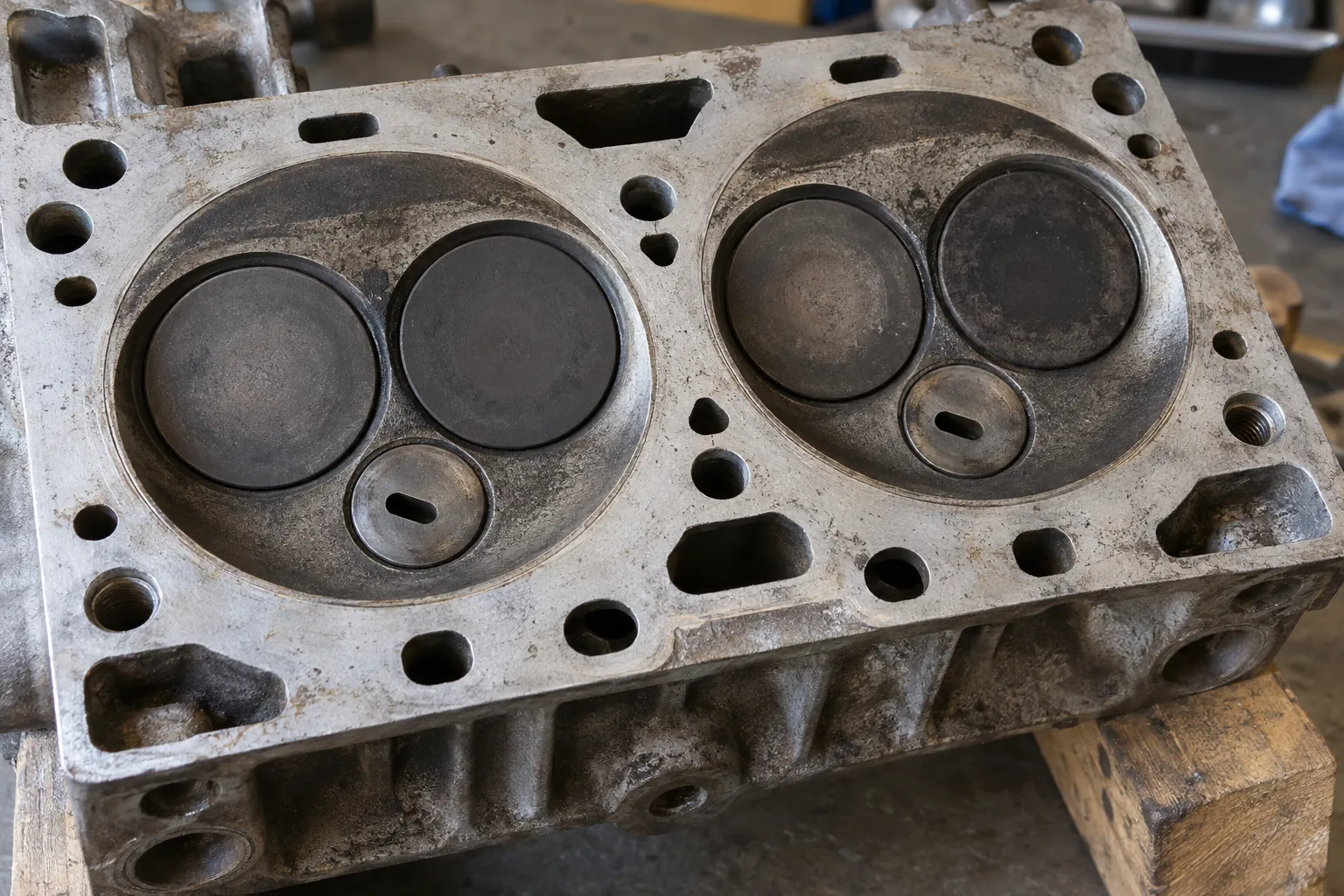

При снятии головки старого дизеля обнаруживается стальная вставка, которая сместилась или вышла из своего гнезда. Она может оказаться частью вихревой камеры, а не седлом клапана. Вернуть её на место и поставить новую прокладку недостаточно: до сборки нужно установить, соответствует ли сопряжение требованиям именно этого двигателя.

Речь о дизелях с непрямым впрыском и отдельными вихрекамерными вставками, встречающихся в том числе на старых малотоннажных коммерческих автомобилях. К современному дизелю Common Rail с непосредственным впрыском такой диагноз по аналогии не переносят. Сначала подтверждают конструкцию головки по коду двигателя.

Какую деталь нашли при разборке

Вихревая камера относится к организации сгорания топлива. Её вставка и кольцевое седло, с которым соприкасается клапан, выполняют разные задачи. Поэтому порядок восстановления выпавшего седла не становится инструкцией для ремонта камеры, даже если обе детали находятся на нижней стороне ГБЦ.

До очистки полезно отметить, из какого места вышла деталь, сохранить её и сфотографировать положение. Отдельно фиксируют следы на поршне и поверхности головки. Это помогает отличить обнаруженную при разборке подвижность от разрушения, которое произошло при работающем двигателе.

Почему нельзя судить только по усилию извлечения

У разных конструкций способ удержания отличается. Motorservice описывает вариант с точной посадкой без запрессовки, где значение имеют состояние гнезда и заданное выступание. Поэтому свободно вышедшая из снятой головки вставка сама по себе ещё не доказывает, что головка непригодна.

Но это не означает, что любое шатание допустимо. Проверяют конкретное исполнение: как должна устанавливаться камера, какие поверхности обеспечивают её положение и какие размеры контролируются. Попытка сделать посадку туже без этих сведений может изменить предусмотренное сопряжение.

Если есть подозрение, что вставка отделилась при работе или её фрагмент остался в цилиндре, двигатель не запускают для проверки звука. Сначала оценивают доступные повреждения и устанавливают местонахождение отделившихся частей.

Что ищут в гнезде и на самой вставке

Осмотр должен ответить на два разных вопроса: сохранилась ли сама камера и осталось ли пригодным место её установки. Проверяют повреждения кромок, следы перемещения, состояние опорных поверхностей и изменения формы. Новая деталь не устраняет дефект гнезда автоматически.

• Соответствует ли вставка данному исполнению головки.
• Нет ли трещин, выкрашивания и следов контакта с другими деталями.
• Сохранены ли поверхности, определяющие её положение.
• Не изменилось ли гнездо после перегрева или прежнего вмешательства.
• Выполняются ли требования к установленной камере после предполагаемой обработки.

Измерения привязывают к ремонтной документации двигателя, а не к похожему образцу. Особенно важно различить штатное исполнение и следы прежнего восстановления. Если происхождение установленной вставки неизвестно, один подходящий наружный размер не подтверждает её применимость.

Выступание проверяют относительно готовой поверхности

Положение камеры относительно привалочной плоскости участвует в её правильном контакте после сборки. Указанный изготовителем параметр нужно получить на подготовленной головке. Число из инструкции другой модели нельзя использовать как общий допуск для всех вихрекамерных дизелей.

Для контроля важно состояние поверхности, от которой ведётся измерение. Остатки прокладки и загрязнение не должны подменять базу. Если планируется механическая обработка, предварительный результат описывает исходное состояние, но не подтверждает положение детали после неё.

Почему шлифовка не решает вопрос автоматически

Сначала выясняют, допустима ли обработка этой головки и каким способом выполняется подготовка вставок. Motorservice отдельно связывает обработку плоскости с последующей проверкой выступания. Получить ровную поверхность и получить правильно установленную камеру — не одна операция.

Общая оценка геометрии разобрана в статье о проверках ГБЦ после опрессовки. Даже успешное испытание герметичности не отвечает на вопрос, как удерживается отдельная вставка и какое положение она займёт при сборке.

Перегрев и последствия отделения

Историю перегрева учитывают при оценке посадочного места. Следы теплового воздействия сопоставляют с размерами и состоянием окружающего металла; сама запись о высокой температуре не заменяет дефектовку. Одновременно проверяют, устранена ли установленная причина перегрева.

Elring приводит пример серьёзного повреждения двигателя после отделения вихрекамерной вставки. Поэтому при следах её перемещения во время работы оценивают не только головку, но и затронутые детали цилиндра. Наличие новой камеры ещё не означает, что последствия старой неисправности устранены.

Что определяет возможность сборки

Подбор прокладки остаётся отдельной задачей. Нельзя произвольно увеличивать её толщину, чтобы скрыть неправильное положение вставки. Связанные ограничения объясняются в материале о выборе толщины прокладки ГБЦ.

В разделе грузовых услуг ВИСТ есть переборка головки двигателя. Для редкой вихрекамерной конструкции возможность работы со вставками уточняют по модели: общая переборка не подтверждает наличие технологии восстановления любого гнезда.

К сборке переходят, когда установлены применимость детали, пригодность её опоры и соответствие положения требованиям двигателя. Если хотя бы один из этих вопросов остаётся открытым, новая прокладка не превращает неизвестное состояние камеры в проверенное.
