Вакуумный шланг управления турбиной треснул: какие симптомы появляются

Не все турбокомпрессоры управляются вакуумом. Но если такая схема предусмотрена, повреждённый шланг может изменить работу исполнительного механизма. Результат зависит от устройства системы: возможны слабая тяга, ошибка регулирования и нестабильная реакция на нагрузку.

Почему небольшой дефект бывает заметен только в движении

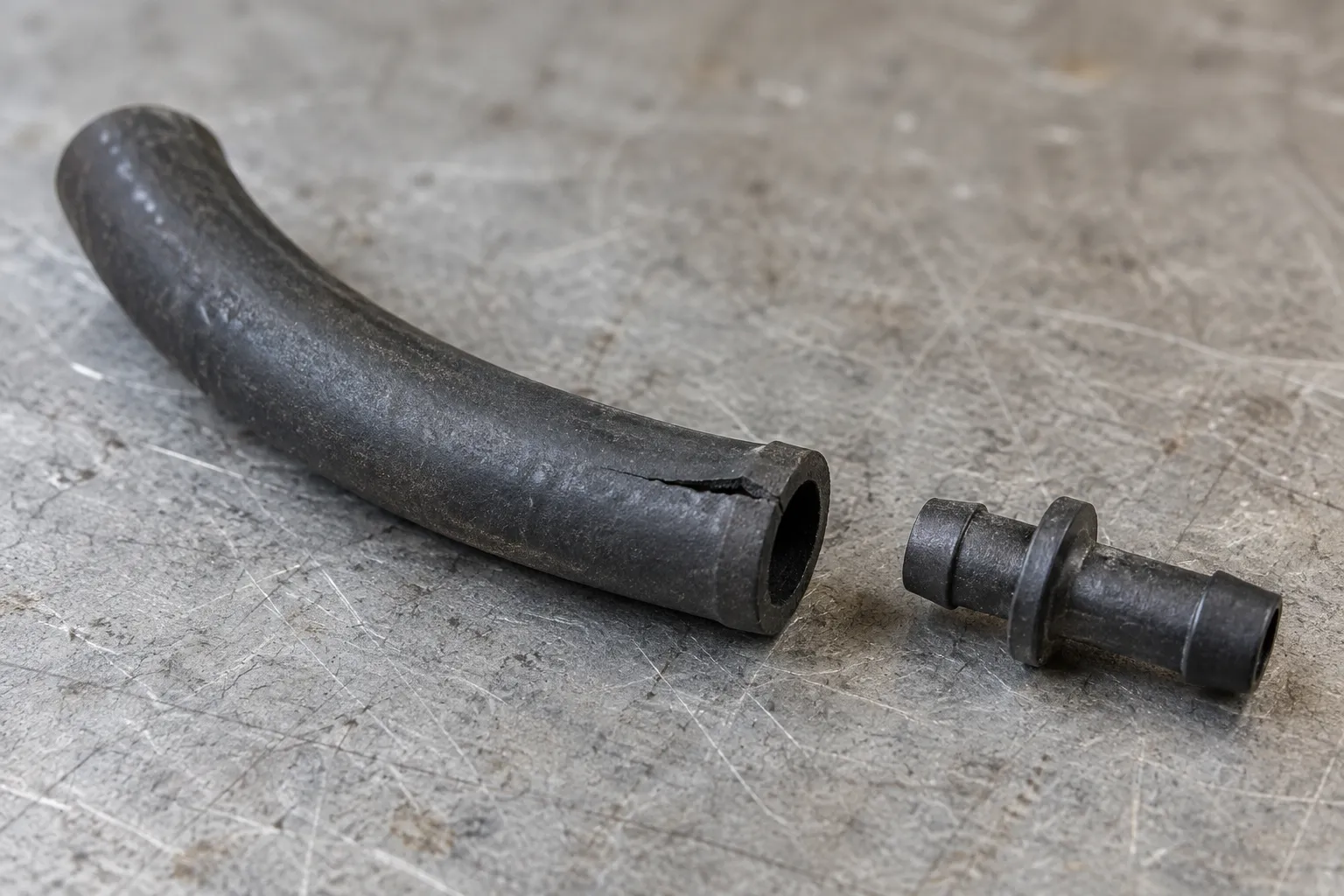

Шланг может сохранять форму на холодную и раскрывать трещину при нагреве или перемещении двигателя. Видимая целая наружная поверхность тоже не исключает негерметичности соединения. Поэтому осмотр дополняют измерениями, а не ограничиваются наличием шланга на штуцере.

Отдельно проверяют, не перепутаны ли линии после ремонта. Правильная схема подключения важнее внешнего сходства соседних шлангов.

Что проверяют по пути управления

• Источник вакуума и его работу в нужных условиях.
• Линии, тройники, обратные клапаны и соединения.
• Клапан управления и его электрическую часть.
• Исполнительный механизм и способность удерживать требуемое состояние.

Если общая вакуумная система связана с усилителем тормозов и педаль стала необычно тяжёлой, эксплуатацию прекращают до проверки. Такой симптом нельзя рассматривать только как потерю наддува.

Почему случайный шланг не всегда подходит

Диаметр, стойкость к температуре и способность сохранять форму при разрежении имеют значение. Слишком мягкая трубка может сжиматься, а неподходящий материал — быстро разрушаться в подкапотных условиях. Важны также длина и прокладка без перегибов и контакта с горячими деталями.

Общая тема герметичности рассмотрена в статье о подсосе воздуха, но вакуумная линия управления и основной воздушный тракт — разные контуры. Утечку в одном нельзя подтверждать проверкой другого.

Как отличить проблему линии от неисправности источника вакуума

Если разрежения не хватает уже на входе системы управления, замена одного шланга может не восстановить работу. Проверяют источник и общие элементы схемы. Если нужные условия на входе есть, а к исполнительному механизму они не доходят, локализуют потери дальше по контуру.

Такая последовательность помогает не менять детали по внешнему виду. Трещина действительно требует устранения, но может оказаться не единственным дефектом. После её ремонта контроль нужен снова, чтобы подтвердить восстановление управления и отсутствие оставшейся утечки.

Почему состояние шланга проверяют по всей длине

Доступный участок может быть целым, а повреждение находиться около штуцера или в месте контакта с горячей деталью. Перегиб иногда скрывается под соседними элементами. Поэтому осмотр только видимой верхней части не позволяет исключить проблему линии целиком.

После снятия важно сохранить правильную схему подключения. Похожие штуцеры не означают одинаковое назначение. Если линии уже перепутаны или отсутствуют обозначения, восстанавливают схему по документации, а не переставляют трубки до исчезновения симптома. Такой перебор может нарушить работу других элементов.

Что меняется при нагреве

Материал шланга и соединения работают в меняющихся температурных условиях. Дефект способен проявляться после прогрева и исчезать во время короткого холодного осмотра. Поэтому время возникновения жалобы — важная часть исходных данных.

Однако нельзя объяснять любое горячее ограничение тяги только вакуумной трубкой. Если проверка линии не подтверждает неисправность, рассматривают управление, датчики и другие причины. Повторение симптома после замены шланга — повод продолжить диагностику, а не ставить ещё более жёсткую трубку без основания.

Какие требования предъявлять к результату

Восстановленный контур должен соответствовать схеме, сохранять герметичность и обеспечивать нужную работу исполнительного механизма. Прокладка не должна создавать перегибы и контакт с движущимися или горячими деталями. Крепления и соединения также входят в ремонт, а не считаются несущественными мелочами.

По результату полезно знать, где именно нашли утечку и как проверили систему после сборки. Если неисправность затрагивала общий вакуумный источник, отдельно оценивают связанные потребители по конструкции автомобиля. Это особенно важно при жалобах на усилие тормозной педали: восстановление наддува само по себе ещё не подтверждает исправность всех функций общей системы.

Почему одинаковый диаметр не гарантирует пригодность трубки

Условия под капотом включают нагрев, разрежение и контакт с окружающей средой. Материал должен сохранять форму и герметичность в этих условиях. Случайная трубка подходящего диаметра может работать на холодную и менять свойства после прогрева. При подборе учитывают техническое назначение и требования изготовителя, а не только возможность надеть её на штуцер. Это помогает избежать повторного поиска плавающей неисправности после внешне успешного ремонта.

Как подтвердить, что причина устранена

После восстановления линии повторно проверяют управление актуатором и параметры наддува. Если ошибка сохраняется, ищут оставшийся дефект, а не автоматически меняют всю турбину.

Для диагностики турбонаддува в ВИСТ полезно описать, появилась ли проблема после обслуживания и меняется ли она с прогревом. Дополнительные причины потери тяги перечислены в отдельной статье, чтобы не сводить любой слабый разгон к одной трубке.
